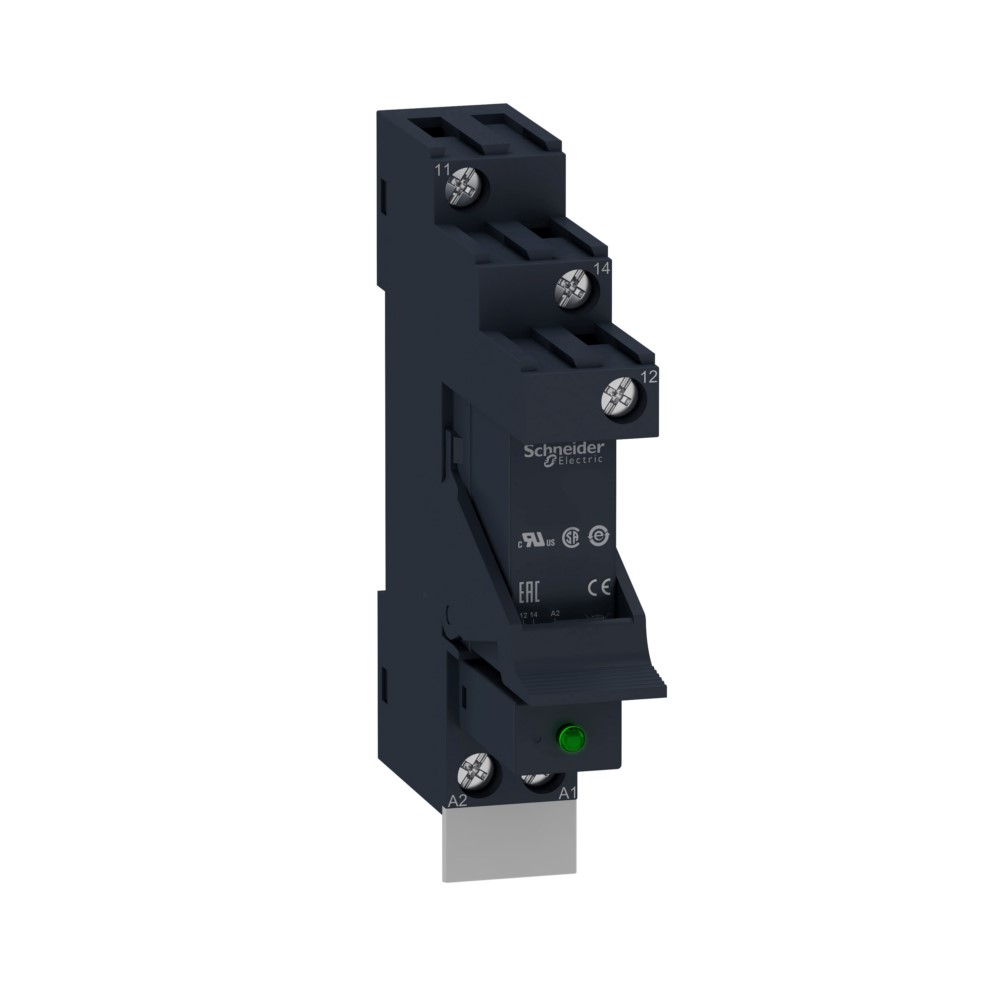

РЕЛЕ 1CO 24В ПОСТ.ТОК
Systeme Electric · артикул RSB1A120BD
Изображение может отличаться от конкретного исполнения.
Schneider Electric
КОМП.:РЕЛЕ,КОЛ.,СКОБА,МАРК,ДИОД,12А,=24В
ИсточникКаталог Systeme Electric
КлассификацияEC001437
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин ток12 А
Ширина64 мм
Высота84 мм
Глубина15 мм
Номин напряж питания цепи управ Us пост тока DC0...24 В
ПолюсностьСвободная полюсность
Тип управления или переключенияМоностабильное
Тип переключающих контактовПрочее
Описание и назначение
Это втычное согласующее реле в полной мере отражает экспертные знания и практический опыт Schneider Electric в области электрических реле, накопленный с 1924 года. Благодаря компактным габаритам оно способствует уменьшению размера электроустановок и в то же время помогает повысить надежность промышленных машин и механизмов, в частности оборудования для упаковки, оборудования текстильной промышленности, систем отопления, вентиляции и кондиционирования воздуха (ОВКВ), щитов управления автоматикой, распределительных устройств низкого/среднего напряжения, систем управления электродвигателями, интерфейсов ПЛК, источников питания, строительного оборудования, медицинских приборов, систем управления освещением и т. д. Доступен широкий выбор моделей, различающихся по количеству контактов, для использования с большими номинальными токами.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 6
| Степень защиты - IPEF005474 | IP20 |
|---|---|
| Механическая износостойкостьданные поставщика | 30000000 циклы |
| Рабочая температура окружающей средыданные поставщика | -40-85 °C (постоянный ток) |
| Степень защиты ipданные поставщика | IP20 в соответствии с EN/IEC 60529 ≠ ETIM |
| Температура окружающей среды при храненииданные поставщика | -40-85 °C |
| Электрическая износостойкостьданные поставщика | 100000 циклы, 12 А в 250 В, AC-1 нет 100000 циклы, 6 А в 250 В, AC-1 Н.З. |
Электрические и световые параметры 19
| Номин токEF000001 | 12 А |
|---|---|
| ПолюсностьEF003355 | Свободная полюсность |
| Тип управления или переключенияEF003356 | Моностабильное |
| Номин напряж питания цепи управ Us пост тока DCEF003980 | 0...24 В |
| Тип напряжения управленияEF008242 | DC (постоян.) |
| ] условный тепловой ток в закрытом корпуседанные поставщика | 12 А в -40-40 °C |
| Коммутационное напряжениеданные поставщика | 12 В |
| Макс. коммутируемое напряжениеданные поставщика | 250 В |
| Минимальный коммутируемый токданные поставщика | 10 мА |
| Напряжение цепи управленияданные поставщика | 24 В пост. ток |
| номинальное импульсное выдерживаемое напряжениеданные поставщика | 3.6 кВ в соответствии с IEC 61000-4-5 |
| номинальное напряжение изоляцииданные поставщика | 400 В в соответствии с EN/IEC 60947 |
| номинальный рабочий токданные поставщика | 12 А (AC-1/DC-1) нет в соответствии с IEC 6 А (AC-1/DC-1) Н.З. в соответствии с IEC |
| оминальное рабочее напряжениеданные поставщика | 19.2...26.4 В постоянный ток |
| Порог напряжения отпусканияданные поставщика | >= 0,1 Uc постоянный ток |
| Среднее сопротивлениеданные поставщика | 1440 Ом сеть: постоянный ток в 20 °C +/- 10 % |
| Тип управленияданные поставщика | без управления |
| Ток нагрузкиданные поставщика | 12 А в 250 В Переменный ток 12 А в 28 V постоянный ток |
| Электрическая прочность изоляцииданные поставщика | 1000 В Переменный ток между контактами 5000 В Переменный ток между катушкой и контактом |
Материалы и конструкция 2
| Материал контактовданные поставщика | сплав серебра (AgNi) |
|---|---|
| Минимальная партия для продажиданные поставщика | 30 |
Монтаж и подключение 7
| С перекидными контактамиEF003357 | Да |
|---|---|
| Тип переключающих контактовEF003358 | Прочее |
| Тип подключенияEF003961 | Разъемное (штепсельное) соединение |
| Количество переключающих контактовEF008257 | 1 |
| Работа контактовданные поставщика | стандарт |
| Соединения – клеммыданные поставщика | разъем, 1 x 0,25...1 x 2,5 мм² (AWG 22...AWG 14) Гибкий С кабельным наконечником разъем, 2 x 0,25...2 x 1 мм² (AWG 22...AWG 17) Гибкий С кабельным наконечником разъем, 1 x 0,5...1 x 2,5 мм² (AWG 20... |
| Тип контактовданные поставщика | 1 переключающ. |
Механические характеристики 3
| Со съемными зажимамиEF003340 | Нет |
|---|---|
| Значение моментаданные поставщика | 0.8 Н-м 7 фунт силы на дюйм |
| Ударопрочностьданные поставщика | 10 gn (продолжительность = 11 мс) для неработающий в соответствии с EN/IEC 60068-2-27 5 gn (продолжительность = 11 мс) для в рабочем режиме в соответствии с EN/IEC 60068-2-27 |
Классификация и назначение 5
| Информация о ремонтопригодностиданные поставщика | Подлежит замене |
|---|---|
| Категория защитыданные поставщика | RT I |
| Серияданные поставщика | Harmony Relay |
| Стандартыданные поставщика | EN/IEC 61810-1 CSA C22.2 № 14 UL 508 IEC 61984 |
| Тип продуктаданные поставщика | втычное реле |
Прочие характеристики 17
| В комплекте с розеткойEF003359 | Нет |
|---|---|
| Со светодиодной (LED) индикациейEF005950 | Нет |
| Виброустойчивостьданные поставщика | +/- 1 мм (частота= 10-55 Гц) в соответствии с EN/IEC 60068-2-6 |
| Время работыданные поставщика | 20 мс рабочая 20 мс сброс |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Данные о безопасности и надежностиданные поставщика | B10d = 100000 |
| Код совместимостиданные поставщика | RSB |
| Комплектация изделияданные поставщика | изделие в сборе |
| Краткое название устройстваданные поставщика | RSB |
| Макс. коммутационная способностьданные поставщика | 3000 VA Переменный ток 336 W постоянный ток |
| Минимальная коммутационная способностьданные поставщика | 120 мВт в 10 мА, 12 В |
| Название серииданные поставщика | промежуточное реле |
| Рабочее положениеданные поставщика | любое положение |
| Светодиодный индикатор состоянияданные поставщика | 1 светодиод |
| Сертификатыданные поставщика | CE UL CSA EAC RoHS REACH |
| Средн. потребление катушки в втданные поставщика | 0.45 Вт постоянный ток |
| Уровни тестированияданные поставщика | уровень А |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 64 мм |
|---|---|
| ВысотаEF000040 | 84 мм |
| ГлубинаEF000049 | 15 мм |
| Вес неттоданные поставщика | 0.05 кг |
