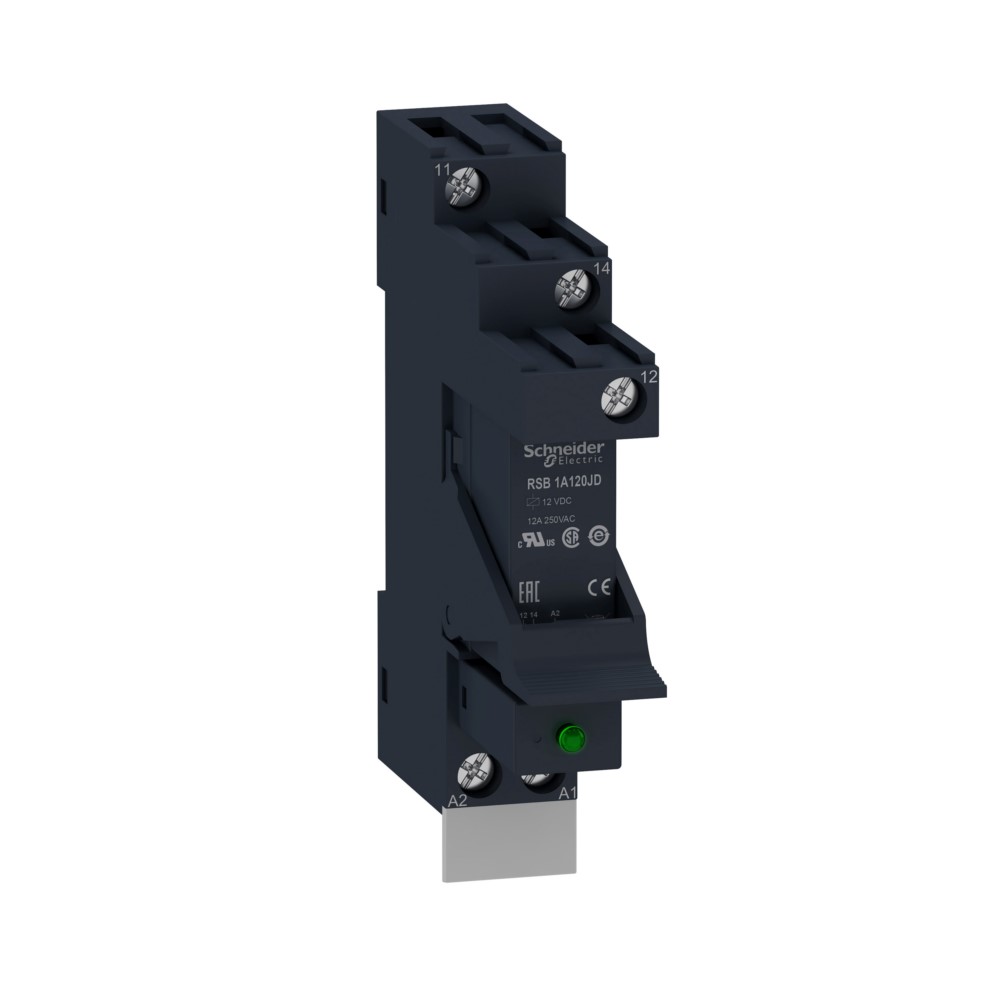

Изображение может отличаться от конкретного исполнения.
Schneider Electric
Комп.:реле,кол.,скоба,марк,диод,12А,=12В
Инженерная поддержка
Проверить наличие на tehpst.ru
Цена и наличие — в каталоге tehpst.ru, основного сайта компании «Техпоставка». Откроется его поиск по артикулу RSB1A120JDPV.
tehpst.site не принимает заказы и не публикует складские остатки.Замены и аналоги
Все варианты: 6
Реле 1CO 230В пер.ток RSB1A120P7
Schneider Electric · артикул RSB1A120P7
Описание и назначение
Это втычное согласующее реле в полной мере отражает экспертные знания и практический опыт Schneider Electric в области электрических реле, накопленный с 1924 года. Благодаря компактным габаритам оно способствует уменьшению размера электроустановок и в то же время помогает повысить надежность промышленных машин и механизмов, в частности оборудования для упаковки, оборудования текстильной промышленности, систем отопления, вентиляции и кондиционирования воздуха (ОВКВ), щитов управления автоматикой, распределительных устройств низкого/среднего напряжения, систем управления электродвигателями, интерфейсов ПЛК, источников питания, строительного оборудования, медицинских приборов, систем управления освещением и т. д. Доступен широкий выбор моделей, различающихся по количеству контактов, для использования с большими номинальными токами.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Класс EC001437.
Условия эксплуатации и безопасность 6
| Степень защиты - IP | IP20 |
|---|---|
| Механическая износостойкостьданные поставщика | 30000000 циклы |
| Рабочая температура окружающей средыданные поставщика | -40-85 °C (постоянный ток) |
| Степень защиты ipданные поставщика | IP20 в соответствии с EN/IEC 60529 в единицах производителя |
| Температура окружающей среды при храненииданные поставщика | -40-85 °C |
| Электрическая износостойкостьданные поставщика | 100000 циклы, 12 А в 250 В, AC-1 нет 100000 циклы, 6 А в 250 В, AC-1 Н.З. |
Электрические и световые параметры 19
| Номин ток | 12 А |
|---|---|
| Полюсность | Свободная полюсность |
| Тип управления или переключения | Моностабильное |
| Номин напряж питания цепи управ Us пост тока DC | 0...12 В |
| Тип напряжения управления | DC (постоян.) |
| ] условный тепловой ток в закрытом корпуседанные поставщика | 12 А в -40-40 °C |
| Коммутационное напряжениеданные поставщика | 12 В |
| Макс. коммутируемое напряжениеданные поставщика | 250 В |
| Минимальный коммутируемый токданные поставщика | 10 мА |
| Напряжение цепи управленияданные поставщика | 12 В пост. ток |
| номинальное импульсное выдерживаемое напряжениеданные поставщика | 3.6 кВ в соответствии с IEC 61000-4-5 |
| номинальное напряжение изоляцииданные поставщика | 400 В в соответствии с EN/IEC 60947 |
| номинальный рабочий токданные поставщика | 12 А (AC-1/DC-1) нет в соответствии с IEC 6 А (AC-1/DC-1) Н.З. в соответствии с IEC |
| оминальное рабочее напряжениеданные поставщика | 9.6...13.2 V постоянный ток |
| Порог напряжения отпусканияданные поставщика | >= 0,1 Uc постоянный ток |
| Среднее сопротивлениеданные поставщика | 360 Ом сеть: постоянный ток в 20 °C +/- 10 % |
| Тип управленияданные поставщика | без управления |
| Ток нагрузкиданные поставщика | 12 А в 250 В Переменный ток 12 А в 28 V постоянный ток |
| Электрическая прочность изоляцииданные поставщика | 1000 В Переменный ток между контактами 5000 В Переменный ток между катушкой и контактом |
Материалы и конструкция 2
| Материал контактовданные поставщика | сплав серебра (AgNi) |
|---|---|
| Минимальная партия для продажиданные поставщика | 30 |
Монтаж и подключение 7
| С перекидными контактами | Да |
|---|---|
| Тип переключающих контактов | Прочее |
| Тип подключения | Разъемное (штепсельное) соединение |
| Количество переключающих контактов | 1 |
| Работа контактовданные поставщика | стандарт |
| Соединения – клеммыданные поставщика | разъем, 1 x 0,25...1 x 2,5 мм² (AWG 22...AWG 14) Гибкий С кабельным наконечником разъем, 2 x 0,25...2 x 1 мм² (AWG 22...AWG 17) Гибкий С кабельным наконечником разъем, 1 x 0,5...1 x 2,5 мм² (AWG 20... |
| Тип контактовданные поставщика | 1 переключающ. |
Механические характеристики 3
| Со съемными зажимами | Нет |
|---|---|
| Значение моментаданные поставщика | 0.8 Н-м 7 фунт силы на дюйм |
| Ударопрочностьданные поставщика | 10 gn (продолжительность = 11 мс) для неработающий в соответствии с EN/IEC 60068-2-27 5 gn (продолжительность = 11 мс) для в рабочем режиме в соответствии с EN/IEC 60068-2-27 |
Классификация и назначение 3
| Категория защитыданные поставщика | RT I |
|---|---|
| Стандартыданные поставщика | EN/IEC 61810-1 CSA C22.2 № 14 UL 508 IEC 61984 |
| Тип продуктаданные поставщика | втычное реле |
Прочие характеристики 17
| В комплекте с розеткой | Нет |
|---|---|
| Со светодиодной (LED) индикацией | Нет |
| Виброустойчивостьданные поставщика | +/- 1 мм (частота= 10-55 Гц) в соответствии с EN/IEC 60068-2-6 |
| Время работыданные поставщика | 20 мс рабочая 20 мс сброс |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Данные о безопасности и надежностиданные поставщика | B10d = 100000 |
| Код совместимостиданные поставщика | RSB |
| Комплектация изделияданные поставщика | изделие в сборе |
| Краткое название устройстваданные поставщика | RSB |
| Макс. коммутационная способностьданные поставщика | 3000 VA Переменный ток 336 W постоянный ток |
| Минимальная коммутационная способностьданные поставщика | 120 мВт в 10 мА, 12 В |
| Название серииданные поставщика | промежуточное реле |
| Рабочее положениеданные поставщика | любое положение |
| Светодиодный индикатор состоянияданные поставщика | 1 светодиод |
| Сертификатыданные поставщика | CE UL CSA EAC RoHS REACH |
| Средн. потребление катушки в втданные поставщика | 0.45 Вт постоянный ток |
| Уровни тестированияданные поставщика | уровень А |
Размеры и упаковка
Изделие
| Ширина | 64 мм |
|---|---|
| Высота | 84 мм |
| Глубина | 15 мм |
| Вес неттоданные поставщика | 0.05 кг |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.0642 × 0.0156 × 0.0842 | 0.053 | 8.4327984e | |
| Групповая упаковка | 30 шт. | 0.27 × 0.09 × 0.18 м | 1.777 | 0.004374 |
-
Базовая единица
- В упаковке
- 1 шт.
- Габариты
- 0.0642 × 0.0156 × 0.0842
- Вес, кг
- 0.053
- Объём, м³
- 8.4327984e
- EAN / GTIN
-
Групповая упаковка
- В упаковке
- 30 шт.
- Габариты
- 0.27 × 0.09 × 0.18 м
- Вес, кг
- 1.777
- Объём, м³
- 0.004374
- EAN / GTIN
