КАБ. РОЗЕТКА, ВИНТ 63А 3P+E IP67 380В
Systeme Electric · артикул 81482
Изображение может отличаться от конкретного исполнения.
Schneider Electric

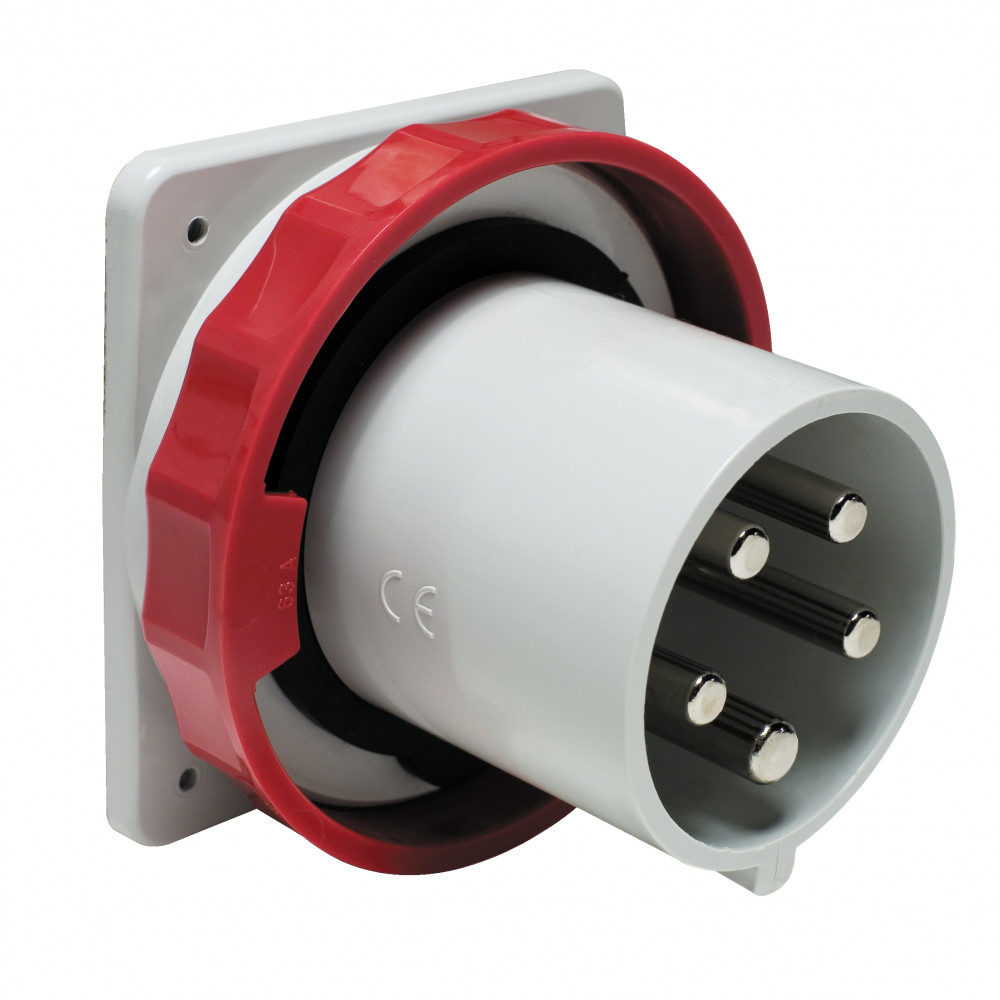

ПАНЕЛ ВИЛК ВИНТ 63A 3PT 380-415V IP67
ИсточникКаталог Systeme Electric
КлассификацияEC001319
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин. частота50...60 Гц
IEC ток63 А
Номин. напряжение380...415 В
Ориентация заземляющего контакта (по циферблату часов)6 ч
Конструктивное исполнениеПриборная вилка (для монтажа на оборудовании)
МатериалПластик
Тип подключенияВинтов. зажим/клемма
Ориентация (угол) подключенияПрямолинейн.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 5
| Степень защиты (IP)EF005474 | IP67 |
|---|---|
| Огнестойкостьданные поставщика | 850 °C в соответствии с IEC 60695-2-11 |
| Относительная влажностьданные поставщика | 50-50 % в 40-40 °C 70-70 % в 30-30 °C 90-90 % в 20-20 °C |
| Рабочая температура окружающей средыданные поставщика | 35-35 °C ( 86400 с ) -25-40 °C |
| Степень защиты ipданные поставщика | IP67 в соответствии с МЭК 60529 в единицах производителя |
Электрические и световые параметры 14
| Количество полюсовEF001391 | 4 |
|---|---|
| Номин. частотаEF001663 | 50...60 Гц |
| IEC токEF002647 | 63 А |
| Фазовый инвертерEF002655 | Да |
| Номин. напряжениеEF003977 | 380...415 В |
| Ориентация заземляющего контакта (по циферблату часов)EF006584 | 6 ч |
| Напряжение согл. EN 60309-2EF006726 | 400 В (50+60 Гц) красная |
| номинальное рабочее напряжениеданные поставщика | 380...415 V |
| номинальный токданные поставщика | 63 А |
| Описание полюсовданные поставщика | 3P + РЕ |
| Положение заземляющего контакта на циферблате часовданные поставщика | 6 ч |
| Форма вилки, розетки, элемента управленияданные поставщика | прямой |
| Цветовое обозначение напряженияданные поставщика | красный |
| Частота сетиданные поставщика | 50/60 Гц |
Материалы и конструкция 9
| Номер цвета RALEF000116 | 7035 |
|---|---|
| Конструктивное исполнениеEF000767 | Приборная вилка (для монтажа на оборудовании) |
| МатериалEF002169 | Пластик |
| Исполнение для вооруженных силEF006050 | Да |
| Цветовая кодировкаEF006725 | Красный |
| Исполнение монтажаданные поставщика | монтаж на панели |
| Материал вилки, розеткиданные поставщика | корпус: самозатухающий полимер |
| Материал контактовданные поставщика | выводы: никилерованная латунь |
| Цветданные поставщика | серый (RAL 7035) |
Монтаж и подключение 4
| Тип подключенияEF002649 | Винтов. зажим/клемма |
|---|---|
| Ориентация (угол) подключенияEF002650 | Прямолинейн. |
| Соединения – клеммыданные поставщика | Винтовое соединение |
| Тип резьбыданные поставщика | Pg 36 |
Механические характеристики 1
| Степень ударостойкости ikданные поставщика | IK08 в соответствии с EN 62262 |
|---|
Классификация и назначение 6
| Категория вилки, розеткиданные поставщика | низкое напряжение |
|---|---|
| Серияданные поставщика | PratiKa |
| Стандарт розеткиданные поставщика | промышленный стандарт |
| Стандартыданные поставщика | IEC 60309-2 IEC 60309-1 |
| Тип продуктаданные поставщика | вилка |
| Тип сетиданные поставщика | Переменный ток |
Прочие характеристики 5
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
|---|---|
| Код совместимостиданные поставщика | panel mounted plugs |
| Краткое название устройстваданные поставщика | вилки для монтажа на панели |
| Наименование продуктаданные поставщика | PratiKa plug |
| Сегмент рынкаданные поставщика | малые коммерческие предприятия |
Размеры и упаковка
Изделие
| Вес неттоданные поставщика | 0.85 кг |
|---|---|
| Высота над уровнем моряданные поставщика | 2000 м |
| Размеры основанияданные поставщика | 100 x 107 mm |
| Сечение кабеляданные поставщика | 6-25 мм² |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.1 × 0.285 × 0.107 м | 0.725 | 0.0030495 | |
| TRANSPORTING | 15 шт. | 0.4 × 0.3 × 0.3 м | 13.237 | 0.036 |
-
Базовая единица
- В упаковке
- 1 шт.
- Габариты
- 0.1 × 0.285 × 0.107 м
- Вес, кг
- 0.725
- Объём, м³
- 0.0030495
- EAN / GTIN
-
TRANSPORTING
- В упаковке
- 15 шт.
- Габариты
- 0.4 × 0.3 × 0.3 м
- Вес, кг
- 13.237
- Объём, м³
- 0.036
- EAN / GTIN
