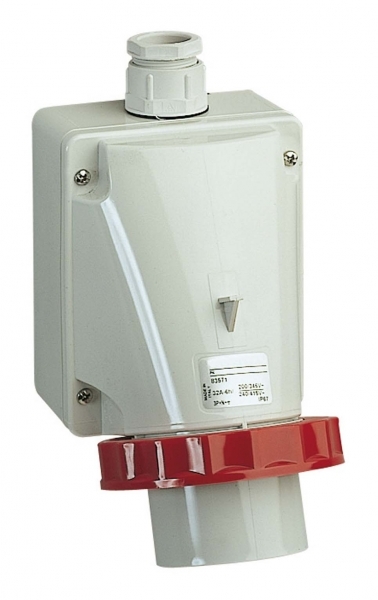

НАСТЕН ВИЛКА ВИНТ 32А 3P+E IP67 380В

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 5

Степень защиты (IP)EF005474	IP67
Огнестойкостьданные поставщика	850 °C в соответствии с IEC 60695-2-1
Относительная влажностьданные поставщика	50-50 % в 40-40 °C 70-70 % в 30-30 °C 90-90 % в 20-20 °C
Рабочая температура окружающей средыданные поставщика	35-35 °C ( 86400 с ) -25-40 °C
Степень защиты ipданные поставщика	IP67 в соответствии с МЭК 60529 в единицах производителя

Электрические и световые параметры 14

Количество полюсовEF001391	3
Номин. частотаEF001663	50...60 Гц
IEC токEF002647	32 А
Фазовый инвертерEF002655	Да
Номин. напряжениеEF003977	380...415 В
Ориентация заземляющего контакта (по циферблату часов)EF006584	6 ч
Напряжение согл. EN 60309-2EF006726	400 В (50+60 Гц) красная
номинальное рабочее напряжениеданные поставщика	380...415 В
номинальный токданные поставщика	32 А
Описание полюсовданные поставщика	3P + РЕ
Положение заземляющего контакта на циферблате часовданные поставщика	6 ч
Форма вилки, розетки, элемента управленияданные поставщика	под углом
Цветовое обозначение напряженияданные поставщика	красный
Частота сетиданные поставщика	50/60 Гц

Материалы и конструкция 9

Номер цвета RALEF000116	7035
Конструктивное исполнениеEF000767	Вилка для монтажа на поверхность
МатериалEF002169	Пластик
Исполнение для вооруженных силEF006050	Да
Цветовая кодировкаEF006725	Красный
Исполнение монтажаданные поставщика	настенный
Материал вилки, розеткиданные поставщика	самозатухающий конструкционный полимер
Материал контактовданные поставщика	выводы: никилерованная латунь
Цветданные поставщика	Серый (RAL 7035)

Монтаж и подключение 5

Тип подключенияEF002649	Винтов. зажим/клемма
Ориентация (угол) подключенияEF002650	Наклонн./угловой (-ая)
Соединения – клеммыданные поставщика	Винтовое соединение
Стандарт разъемаданные поставщика	промышленный стандарт
Тип резьбыданные поставщика	Pg 21

Механические характеристики 1

Степень ударостойкости ikданные поставщика	IK08 в соответствии с EN 62262

Классификация и назначение 6

Категория вилки, розеткиданные поставщика	низкое напряжение
Серияданные поставщика	PratiKa
Стандартыданные поставщика	EN 60309-1 EN 60309-2
Тип кабеляданные поставщика	кабельный сальник
Тип продуктаданные поставщика	вилка
Тип сетиданные поставщика	Переменный ток

Прочие характеристики 5

Гарантияданные поставщика	Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Код совместимостиданные поставщика	штекер PratiKa
Краткое название устройстваданные поставщика	штекер PratiKa
Наименование продуктаданные поставщика	PratiKa plug
Сегмент рынкаданные поставщика	Малые коммерческие предприятия

Размеры и упаковка

Изделие

Вес неттоданные поставщика	0.502 кг
Высота над уровнем моряданные поставщика	2000 м
Размеры основанияданные поставщика	106 x 130 mm
Сечение кабеляданные поставщика	2.5-10 мм²
