Сертификат или декларация
ДС ТР ЕАЭС 037
PDF · 261,3 КБ
Изображение может отличаться от конкретного исполнения.
REXANT

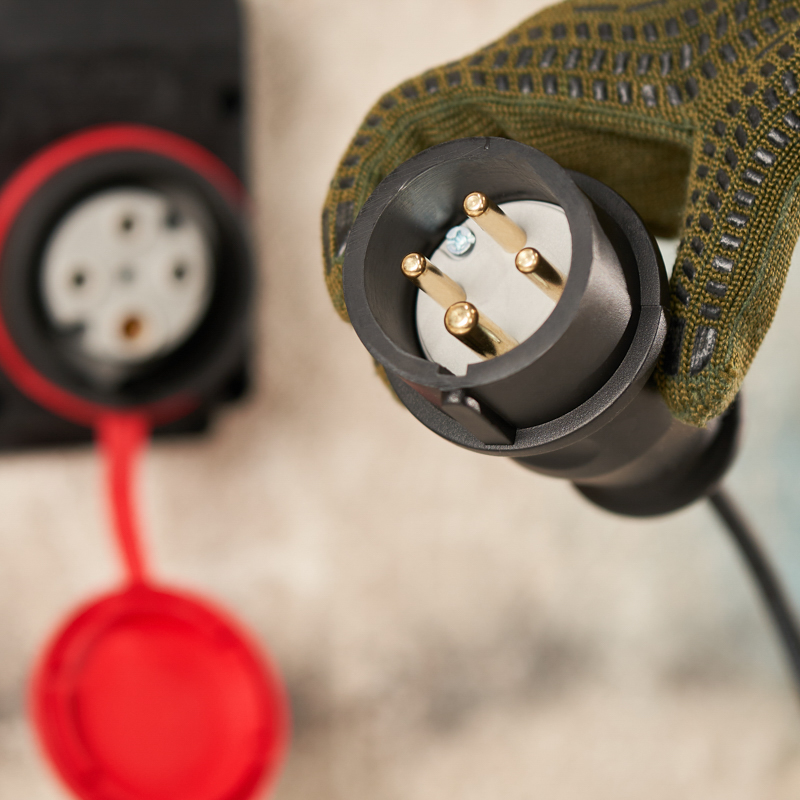

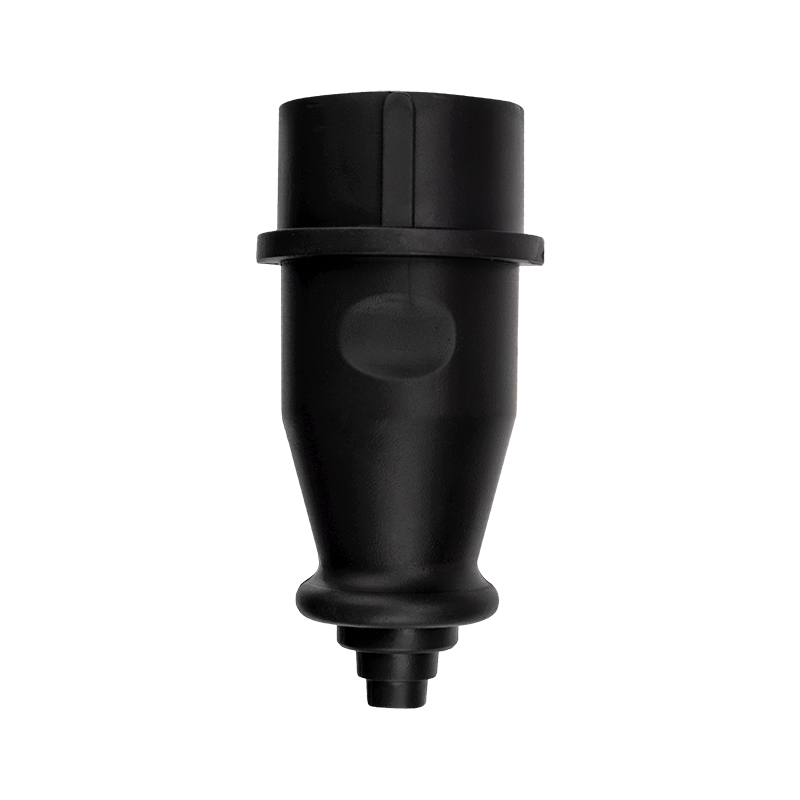

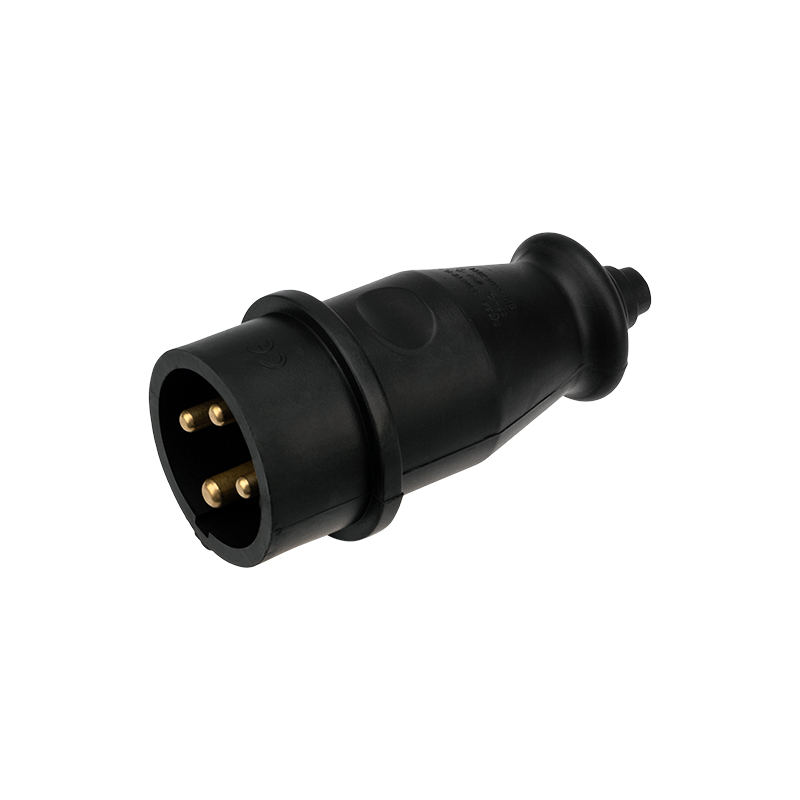

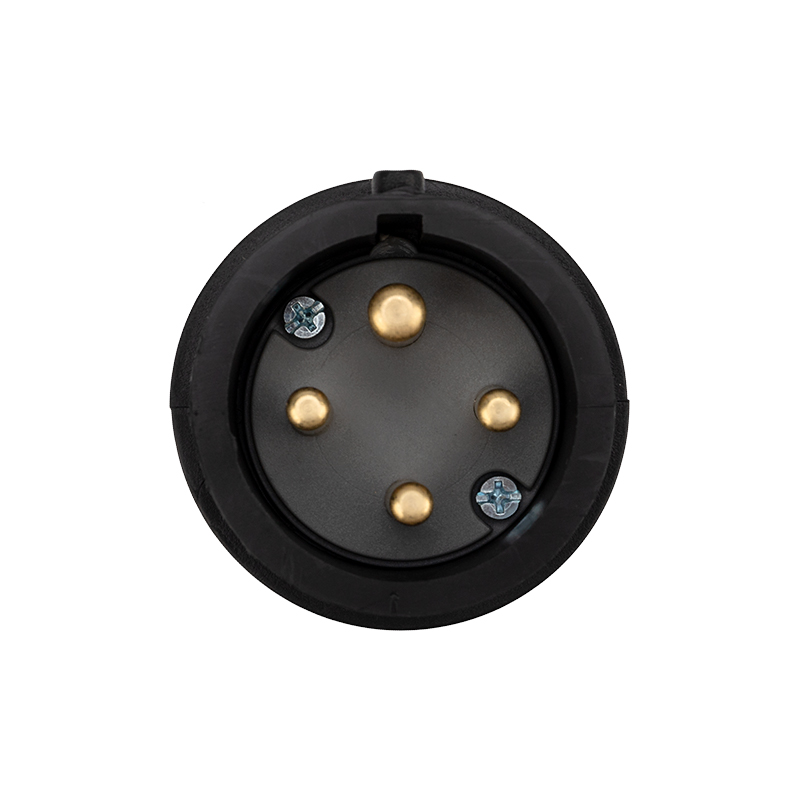

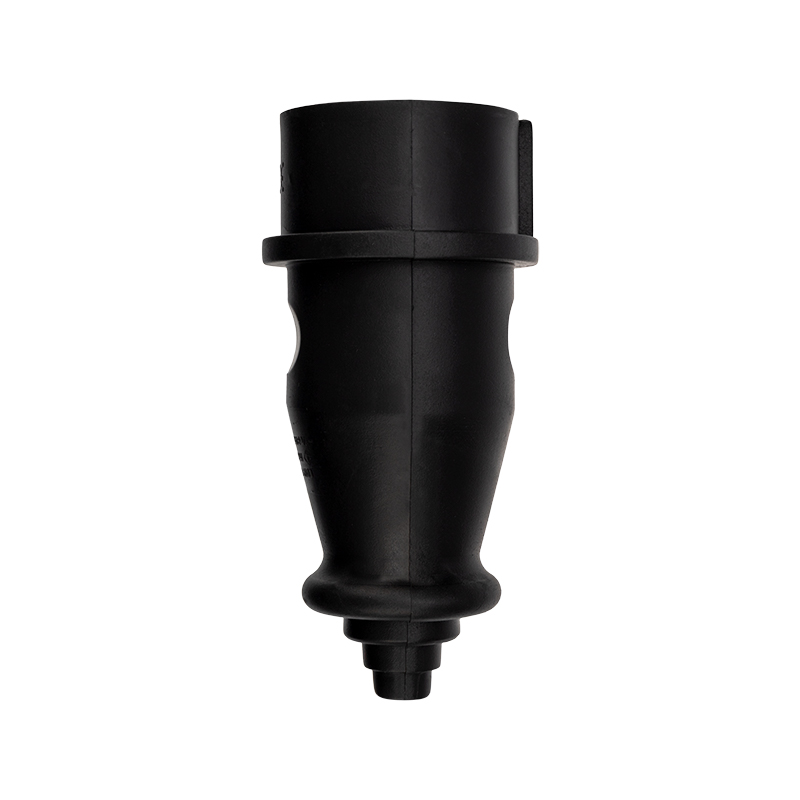

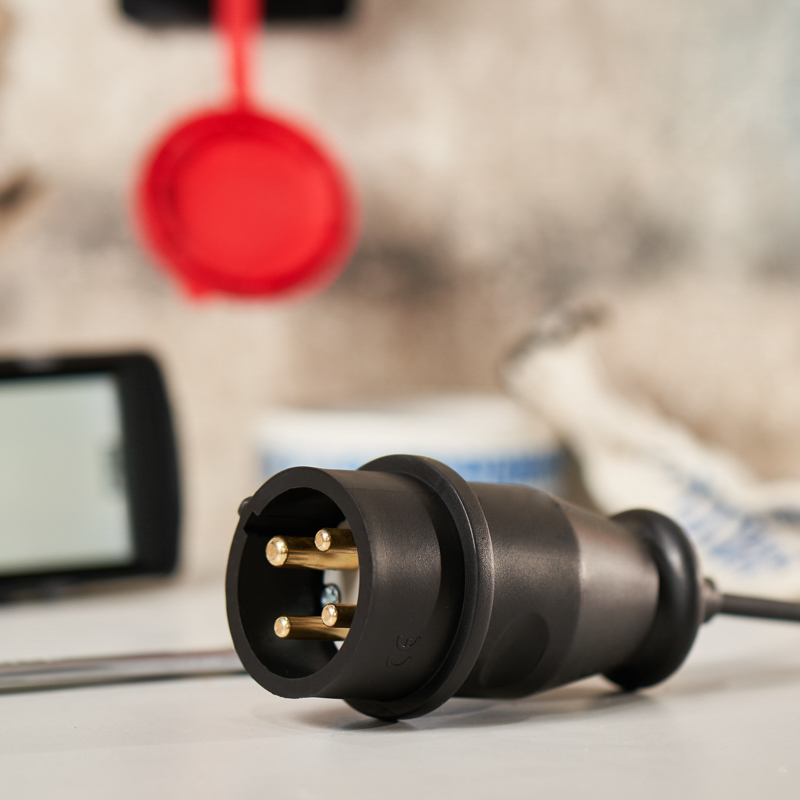

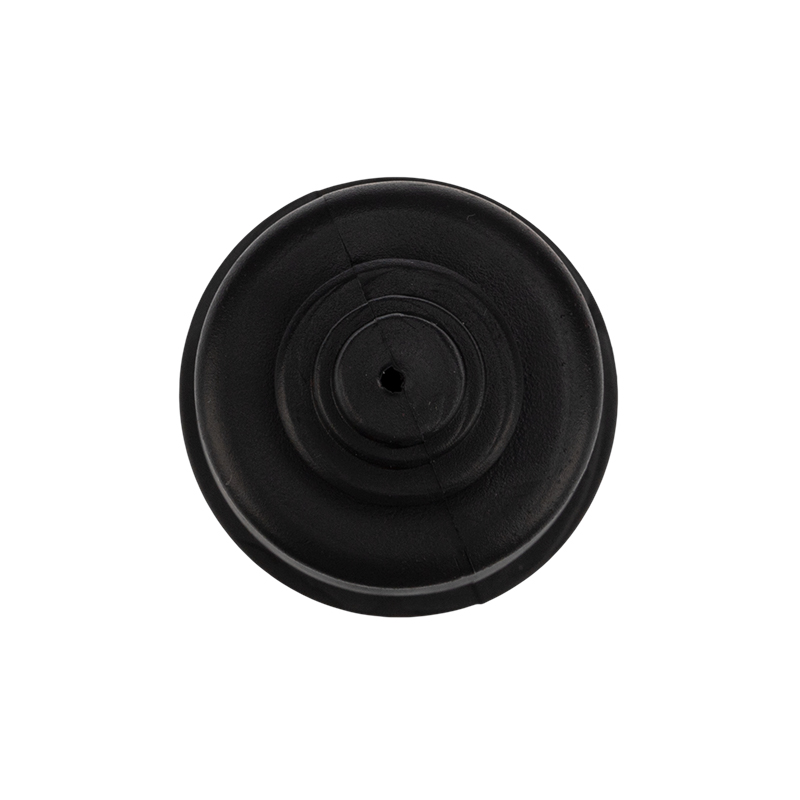

Вилка влагозащищенная переносная 3Р+РЕ, 32А, IP44 каучук, черная REXANT
ИсточникКаталог SDS_Group
КлассификацияEC000140
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.IEC ток32 А
Ориентация заземл контакта-по циферблату часов6 ч
Ввод кабеляУплотнительная гайка
МатериалКаучук
Тип подключенияВинтов. зажим/клемма
Профиль - угол вилкиПрямолинейн.
Степень защиты - IPIP44
Напряжение согл EN 60309-2380-415 В (50+60 Гц) красная
Описание и назначение
Влагозащищенная вилка предназначена для подключения бытовых и профессиональных приборов к электросети.
Вилка разработана для использования в сложных эксплуатационных условиях с высокой влажностью. Широко применяется в быту, на производстве и в строительстве.
Степень защиты IP44 позволяет использовать вилку для организации электропитания под открытым небом, а в дождь – под навесом. Не допускается погружение в воду.
Для обеспечения безопасности детали, соприкасающиеся с токоведущими частями выполнены из огнеупорного материала, устойчивого к температуре до +850 ⁰С.
Ударопрочный разборный корпус выполнен из каучука: устойчив к ударам, вибрациям и другим механическим воздействиям.
Заземление: есть. Сечение проводников: до 6,0 мм². Контактная группа: MS-58 (латунь). Тип полюсов: 3Р+РЕ.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 2
| Температура эксплуатацииEF002386 | -30–80 |
|---|---|
| Степень защиты - IPEF005474 | IP44 |
Электрические и световые параметры 7
| Дифференциальная защита по токуEF001333 | Нет |
|---|---|
| Количество полюсовEF001391 | 3 |
| IEC токEF002647 | 32 А |
| Фазовый инвертерEF002655 | Нет |
| Ориентация заземл контакта-по циферблату часовEF006584 | 6 ч |
| Напряжение согл EN 60309-2EF006726 | 380-415 В (50+60 Гц) красная |
| Диапазон рабочего напряженияданные поставщика | 380 - 415 В |
Материалы и конструкция 4
| ЦветEF000007 | Черный |
|---|---|
| Номер цвета RALEF000116 | 9004 |
| МатериалEF002169 | Каучук |
| Исполнение для вооруженных силEF006050 | Нет |
Монтаж и подключение 4
| Бесконтактное определение вращенияEF001904 | Нет |
|---|---|
| Тип подключенияEF002649 | Винтов. зажим/клемма |
| Свободные места на монтажной рейкеEF002658 | Нет |
| Тип подключенияEF004381 | Винтов. зажим/клемма |
Классификация и назначение 2
| Применениеданные поставщика | Организация электропитания |
|---|---|
| Серияданные поставщика | Вилка переносная |
Прочие характеристики 11
| Запираемый (-ая)EF000113 | Нет |
|---|---|
| С откидной крышкойEF000117 | Нет |
| С выход. розеткойEF000289 | Нет |
| Со шторками (защита от прикосновения)EF000389 | Нет |
| Ввод кабеляEF000537 | Уплотнительная гайка |
| Возможность расширенияEF001088 | Нет |
| С прозрачн. (светопрониц.) крышкойEF001094 | Нет |
| Функция выключенияEF001330 | Нет |
| Профиль - угол вилкиEF002650 | Прямолинейн. |
| Для тяжелых условий в соотв. с VDEEF002651 | Нет |
| С устройством защитного отключения (УЗО)EF005047 | Нет |
Размеры и упаковка

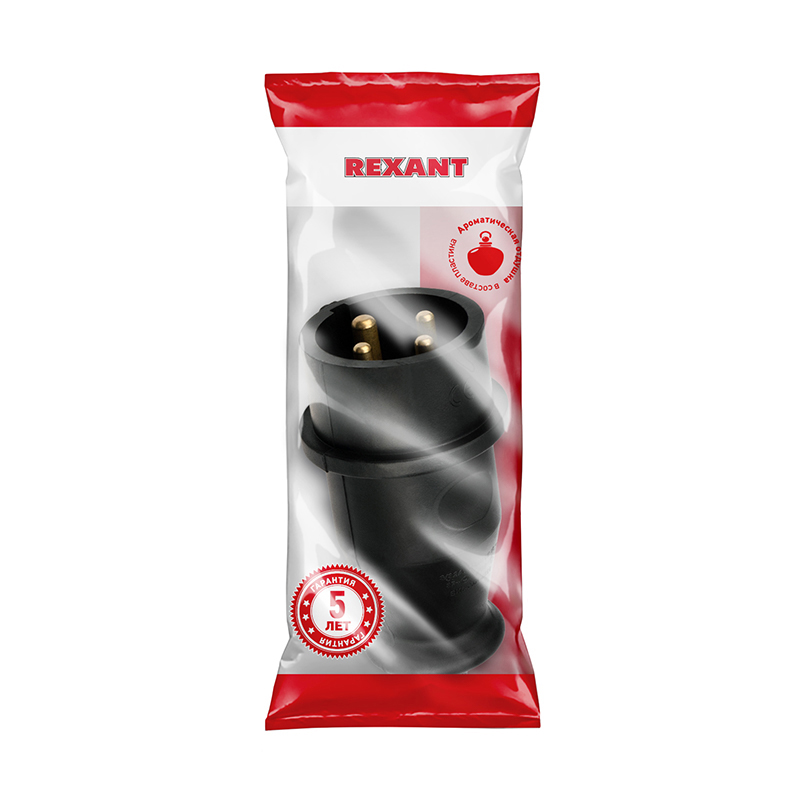

Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт (1 шт) | 1 шт | 20.4 × 7.7 × 7 см | 0.173 | 0.001 | |
| Базовая единица шт | 1 шт | 140 × 66 × 66 мм | 0.208 | 0.001 | |
| Групповая упаковка кор (90 шт) | 90 шт | 42.4 × 39.1 × 52.3 см | 18.746 | 0.087 | |
| Групповая упаковка упак (15 шт) | 15 шт | 28.1 × 20 × 15.8 см | 2.739 | 0.009 |
Инженерный подбор
Аналоги, замены и сравнение
Автоматические кандидаты требуют проверки условий эксплуатации, подключения и монтажа.
Комплектация
Аксессуары и сопутствующие товары
Совместимость необходимо сверять по серии, исполнению, схеме подключения и чертежу.
Подтверждённые позиции не указаны
Отсутствие списка не означает несовместимость. Перед подбором обратитесь к специалисту.
Файлы производителя
Документы и файлы
Инструкции, сертификаты, каталоги и инженерные форматы, связанные с этой позицией.
Сертификаты и декларации 2
Сертификат или декларация
ТР ТС 004
PDF · 585,5 КБ
Документы получены из официального каталога производителя и сохранены в инфраструктуре портала. Перед применением проверьте соответствие артикула и актуальность редакции.
