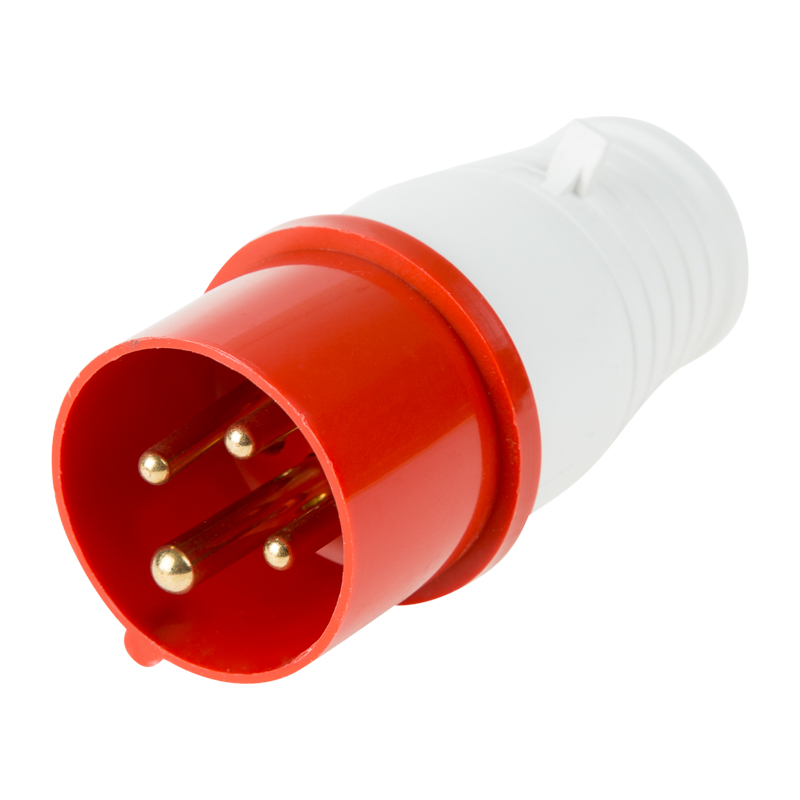

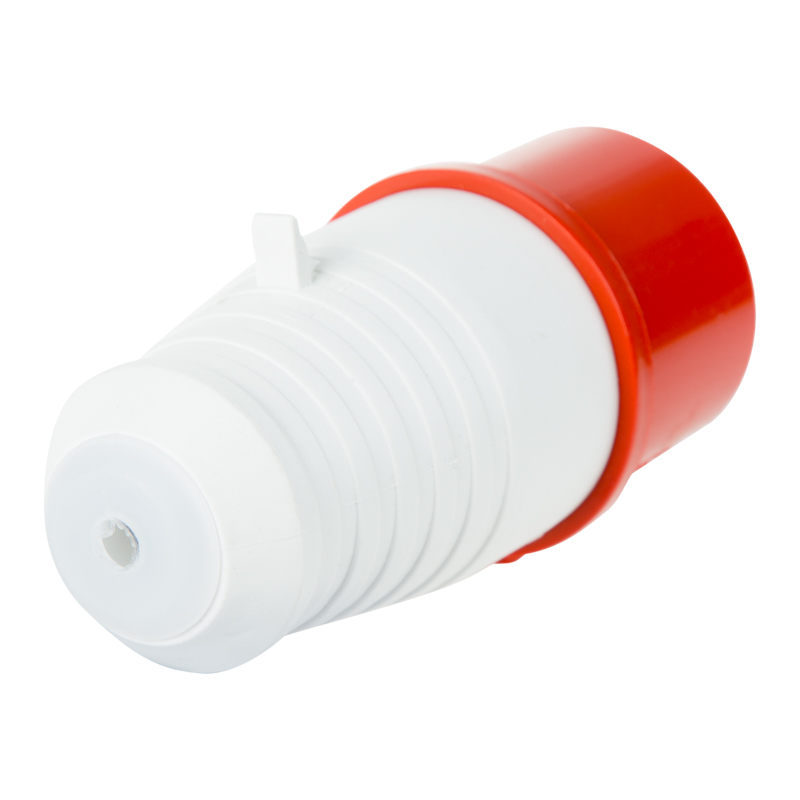

Вилка 014 переносная 3Р+РЕ 16А 380В IP44 REXANT
ИсточникКаталог SDS_Group
КлассификацияEC000140
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.IEC ток16 А
Ориентация заземл контакта-по циферблату часов6 ч
Ввод кабеляУплотнительная гайка
МатериалПластик
Тип подключенияВинтов. зажим/клемма
Профиль - угол вилкиПрямолинейн.
Степень защиты - IPIP44
Напряжение согл EN 60309-2400 В (50+60 Гц) красная
Описание и назначение
Влагозащищенная переносная вилка используется для подключения бытовых и профессиональных приборов к электросети. Предназначена для использования в сложных эксплуатационных условиях с высокой влажностью. Широко применяется в быту, на производстве и в строительстве.
Степень защиты IP44 позволяет использовать вилку для организации электропитания на улице. Во время дождя устройство необходимо размещать под навесом. Погружение в воду запрещено.
Номинальная частота сети: 50 Гц.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 2
| Температура эксплуатацииEF002386 | -25–40 |
|---|---|
| Степень защиты - IPEF005474 | IP44 |
Электрические и световые параметры 8
| Дифференциальная защита по токуEF001333 | Нет |
|---|---|
| Количество полюсовEF001391 | 3 |
| IEC токEF002647 | 16 А |
| Фазовый инвертерEF002655 | Нет |
| Ориентация заземл контакта-по циферблату часовEF006584 | 6 ч |
| Напряжение согл EN 60309-2EF006726 | 400 В (50+60 Гц) красная |
| Диапазон рабочего напряженияданные поставщика | 380 - 415 В |
| Номинальное напряжение по изоляцииданные поставщика | 500 В |
Материалы и конструкция 3
| ЦветEF000007 | Красный |
|---|---|
| МатериалEF002169 | Пластик |
| Исполнение для вооруженных силEF006050 | Нет |
Монтаж и подключение 4
| Бесконтактное определение вращенияEF001904 | Нет |
|---|---|
| Тип подключенияEF002649 | Винтов. зажим/клемма |
| Свободные места на монтажной рейкеEF002658 | Нет |
| Тип подключенияEF004381 | Винтов. зажим/клемма |
Классификация и назначение 2
| Применениеданные поставщика | Организация электропитания |
|---|---|
| Серияданные поставщика | Вилка переносная |
Прочие характеристики 11
| Запираемый (-ая)EF000113 | Нет |
|---|---|
| С откидной крышкойEF000117 | Нет |
| С выход. розеткойEF000289 | Нет |
| Со шторками (защита от прикосновения)EF000389 | Нет |
| Ввод кабеляEF000537 | Уплотнительная гайка |
| Возможность расширенияEF001088 | Нет |
| С прозрачн. (светопрониц.) крышкойEF001094 | Нет |
| Функция выключенияEF001330 | Нет |
| Профиль - угол вилкиEF002650 | Прямолинейн. |
| Для тяжелых условий в соотв. с VDEEF002651 | Нет |
| С устройством защитного отключения (УЗО)EF005047 | Нет |
Размеры и упаковка
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица спец упаковка шт (1 шт) | 1 шт | 17.5 × 15.9 × 5.1 см | 0.099 | 0.001 | |
| Групповая упаковка спец упаковка упак. (10 шт) | 10 шт | 24.7 × 13.4 × 10.4 см | 1.127 | 0.003 | |
| Групповая упаковка кор (100 шт) | 100 шт | 55.4 × 26.3 × 27.8 см | 11.763 | 0.041 |
-
Базовая единица спец упаковка шт (1 шт)
- В упаковке
- 1 шт
- Габариты
- 17.5 × 15.9 × 5.1 см
- Вес, кг
- 0.099
- Объём, м³
- 0.001
- EAN / GTIN
-
Групповая упаковка спец упаковка упак. (10 шт)
- В упаковке
- 10 шт
- Габариты
- 24.7 × 13.4 × 10.4 см
- Вес, кг
- 1.127
- Объём, м³
- 0.003
- EAN / GTIN
-
Групповая упаковка кор (100 шт)
- В упаковке
- 100 шт
- Габариты
- 55.4 × 26.3 × 27.8 см
- Вес, кг
- 11.763
- Объём, м³
- 0.041
- EAN / GTIN
