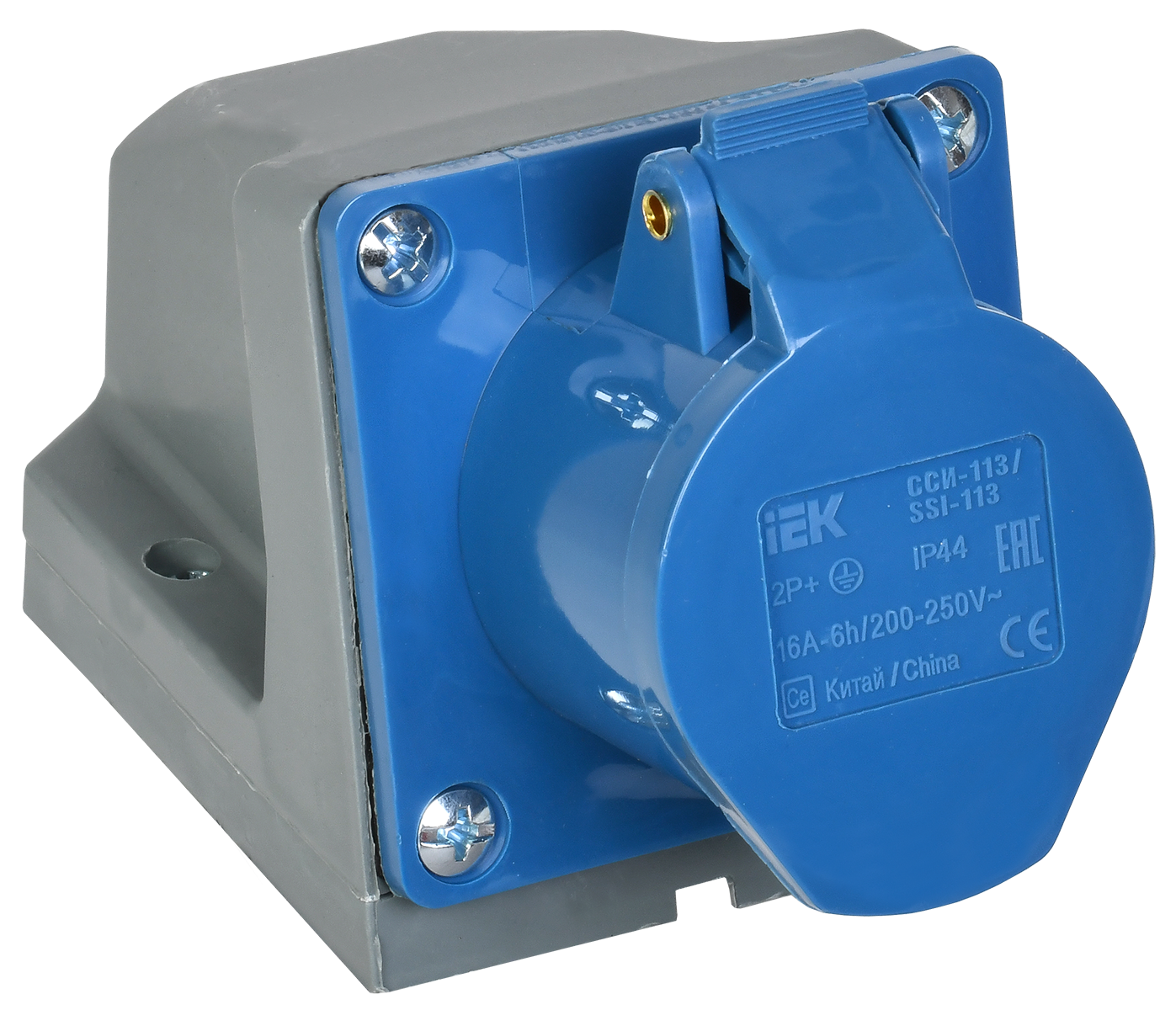

MAGNUM Розетка стационарная ССИ-113 16А-6ч/200-250В 2P+PE IP44 IEK
IEK · артикул PSN11-016-3
Изображение может отличаться от конкретного исполнения.
IEK
Розетка стационарная ССИ-113 2P+PE 16А 200-250В IP44 IEK
ИсточникКаталог IEK
КлассификацияEC001321
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Модель или исполнениеПоверхностн. монтажа (открыт. установка)
Количество полюсов3
МатериалПластик
Температура эксплуатации-25...40
Способ или тип крепленияНаружный монтаж
IEC ток16
Тип подключенияКлемма винтовая
Номин частота50/60
Описание и назначение
Силовые штепсельные разъемы незаменимы при эксплуатации внутри помещений и на открытом воздухе совместно с мобильным электрооборудованием с кабельной системой питания и стационарным электрооборудованием однофазного и трехфазного исполнения. Подходят для подключения строительного электрооборудования и электроинструмента, станков и другого промышленного оборудования, для электроснабжения бытовок и киосков, для использования в гостиницах, домах отдыха, турбазах и т.д.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 2
| Температура эксплуатацииEF002386 | -25...40 |
|---|---|
| Степень защиты - IPEF005474 | IP44 |
Электрические и световые параметры 7
| Количество полюсовEF001391 | 3 |
|---|---|
| IEC токEF002647 | 16 |
| Номин частотаEF002963 | 50/60 |
| Ориентация заземл контакта-по циферблату часовEF006584 | 6 |
| Напряжение согл EN 60309-2EF006726 | 230 В 50-60 ГЦ , синий |
| Диапазон раб напряженийданные поставщика | 200...250 В |
| Номин электр прочность изоляцииданные поставщика | 500 В |
Материалы и конструкция 4
| Модель или исполнениеEF000010 | Поверхностн. монтажа (открыт. установка) |
|---|---|
| МатериалEF002169 | Пластик |
| Исполнение для вооруженных силEF006050 | Нет |
| Цветовая кодировкаEF006725 | Синий/голубой |
Монтаж и подключение 3
| Способ или тип крепленияEF002442 | Наружный монтаж |
|---|---|
| Тип подключенияEF002649 | Клемма винтовая |
| Число контактовданные поставщика | 2P+PE (однофазн. 3-проводника) |
Прочие характеристики 2
| Наличие блокировкиданные поставщика | Без блокировки |
|---|---|
| Фиксирующее устройстводанные поставщика | Крышка |
Размеры и упаковка
Изделие
| Макс поперечное сечение проводникаEF004969 | 2,5 |
|---|
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица ПАКЕТ ПРЯМОУГОЛЬНЫЙ | 1 шт | 0.136 × 0.094 × 0.052 м | 0.225 | 0.000944 | |
| Групповая упаковка КОРОБКА/БОКС | 10 шт | 0.335 × 0.159 × 0.146 м | 2.25 | 0.007777 | |
| TRANSPORTING ГОФРОКОРОБ | 60 шт | 0.45 × 0.37 × 0.34 м | 13.5 | 0.05661 |
-
Базовая единица ПАКЕТ ПРЯМОУГОЛЬНЫЙ
- В упаковке
- 1 шт
- Габариты
- 0.136 × 0.094 × 0.052 м
- Вес, кг
- 0.225
- Объём, м³
- 0.000944
- EAN / GTIN
-
Групповая упаковка КОРОБКА/БОКС
- В упаковке
- 10 шт
- Габариты
- 0.335 × 0.159 × 0.146 м
- Вес, кг
- 2.25
- Объём, м³
- 0.007777
- EAN / GTIN
-
TRANSPORTING ГОФРОКОРОБ
- В упаковке
- 60 шт
- Габариты
- 0.45 × 0.37 × 0.34 м
- Вес, кг
- 13.5
- Объём, м³
- 0.05661
- EAN / GTIN
