КАБ. ВИЛКА, ВИНТ 125А 2P+E IP67 220В
Systeme Electric · артикул 81390
Изображение может отличаться от конкретного исполнения.
Schneider Electric

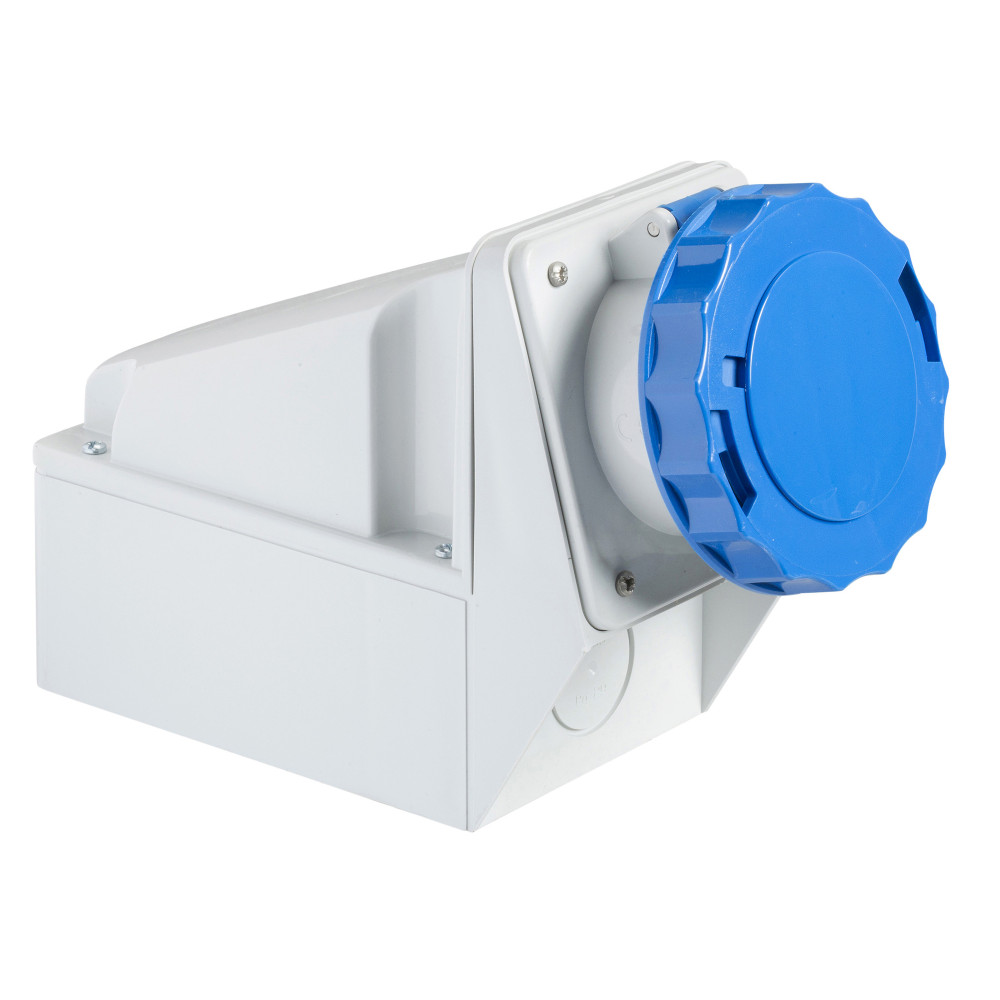

НАСТЕН РОЗЕТКА ВИНТ 125А 2P+E IP67 220В
ИсточникКаталог Systeme Electric
КлассификацияEC001321
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.IEC ток125 А
Ориентация заземл контакта-по циферблату часов6 ч
Модель или исполнениеОткрытой установки
Ввод кабеляУплотнительная гайка
МатериалПластик
Способ или тип крепленияВнутреннее крепление
Тип подключенияВинтов. зажим/клемма
Степень защиты - IPIP67
Описание и назначение
Розетка PratiKa Schneider Electric на номинальный ток 125 А, напряжение 200-250 В, исполнением 2P+PEN, IP67, для настенного монтажа, установка под уголом, с винтовыми присоединениями кабелей сечением до 70 кв.мм.
Розетка выполнена из самозатухающего технического полимера.
Разъемы PratiKa предназначены для любых применений в различных условиях окружающей среды: в жилом секторе и промышленности, для эксплуатации снаружи и внутри зданий любого типа.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 5
| Степень защиты - IPEF005474 | IP67 |
|---|---|
| Огнестойкостьданные поставщика | 850 °C в соответствии с IEC 60695-2-11 |
| Относительная влажностьданные поставщика | 50-50 % в 40-40 °C 70-70 % в 30-30 °C 90-90 % в 20-20 °C |
| Рабочая температура окружающей средыданные поставщика | 35-35 °C ( 86400 с ) |
| Степень защиты ipданные поставщика | IP67 в соответствии с МЭК 60529 в единицах производителя |
Электрические и световые параметры 11
| Количество полюсовEF001391 | 3 |
|---|---|
| IEC токEF002647 | 125 А |
| Ориентация заземл контакта-по циферблату часовEF006584 | 6 ч |
| Напряжение согл EN 60309-2EF006726 | 200-250 В (50+60 Гц) синяя |
| номинальное рабочее напряжениеданные поставщика | 200...250 V |
| номинальный токданные поставщика | 125 А |
| Описание полюсовданные поставщика | 2P + PE |
| Положение заземляющего контакта на циферблате часовданные поставщика | 6 ч |
| Форма вилки, розетки, элемента управленияданные поставщика | под углом |
| Цветовое обозначение напряженияданные поставщика | синий |
| Частота сетиданные поставщика | 50/60 Гц |
Материалы и конструкция 9
| Модель или исполнениеEF000010 | Открытой установки |
|---|---|
| Номер цвета RALEF000116 | 7035 |
| МатериалEF002169 | Пластик |
| Исполнение для вооруженных силEF006050 | Да |
| Цветовая кодировкаEF006725 | Синий |
| Исполнение монтажаданные поставщика | настенный |
| Материал вилки, розеткиданные поставщика | корпус: самозатухающий конструкционный полимер |
| Материал контактовданные поставщика | выводы: нержавеющая сталь трубки: никилерованная латунь пружины: нержавеющая сталь |
| Цветданные поставщика | серый (RAL 7035) |
Монтаж и подключение 5
| Изолированный монтажEF001588 | Да |
|---|---|
| Способ или тип крепленияEF002442 | Внутреннее крепление |
| Тип подключенияEF002649 | Винтов. зажим/клемма |
| Соединения – клеммыданные поставщика | Винтовое соединение |
| Тип резьбыданные поставщика | Pg 48 |
Механические характеристики 1
| Степень ударостойкости ikданные поставщика | IK08 в соответствии с EN 62262 |
|---|
Классификация и назначение 7
| Категория вилки, розеткиданные поставщика | низкое напряжение |
|---|---|
| Серияданные поставщика | PratiKa |
| Стандарт розеткиданные поставщика | промышленный стандарт |
| Стандартыданные поставщика | EN 60309-2 EN 60309-1 |
| Тип кабеляданные поставщика | кабельный сальник |
| Тип продуктаданные поставщика | розетка |
| Тип сетиданные поставщика | Переменный ток |
Прочие характеристики 5
| Ввод кабеляEF000537 | Уплотнительная гайка |
|---|---|
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Код совместимостиданные поставщика | розетка PratiKa |
| Краткое название устройстваданные поставщика | розетка PratiKa |
| Наименование продуктаданные поставщика | розетка PratiKa |
Размеры и упаковка
Изделие
| Вес неттоданные поставщика | 1.774 кг |
|---|---|
| Размеры основанияданные поставщика | 114 x 224 mm |
| Сечение кабеляданные поставщика | 16-70 мм² |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.34 × 0.213 × 0.114 м | 1.808 | 0.00825588 |
-
Базовая единица
- В упаковке
- 1 шт.
- Габариты
- 0.34 × 0.213 × 0.114 м
- Вес, кг
- 1.808
- Объём, м³
- 0.00825588
- EAN / GTIN
