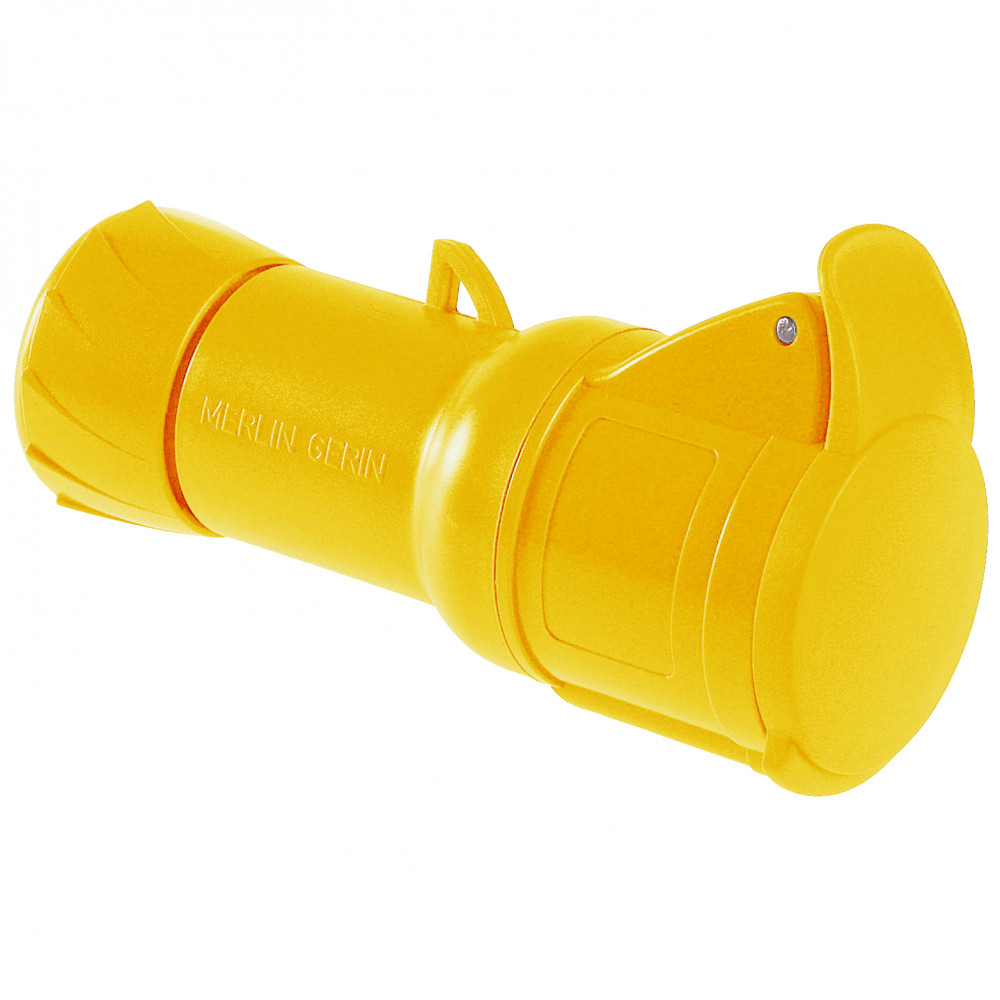

КАБ РОЗ БСТР 32А 100-130 3P-E IP44

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 5

Степень защиты - IPEF005474	IP44
Огнестойкостьданные поставщика	850 °C в соответствии с МЭК 60695-2-1
Относительная влажностьданные поставщика	50-50 % в 40-40 °C 70-70 % в 30-30 °C 90-90 % в 20-20 °C
Рабочая температура окружающей средыданные поставщика	35-35 °C ( 86400 с ) -25-40 °C
Степень защиты ipданные поставщика	IP44 в соответствии с МЭК 60529 в единицах производителя

Электрические и световые параметры 11

Количество полюсовEF001391	3
IEC токEF002647	32 А
Ориентация заземл контакта-по циферблату часовEF006584	4 ч
Напряжение согл EN 60309-2EF006726	110 В (50+60 Гц) желтая
номинальное рабочее напряжениеданные поставщика	100...130 V
номинальный токданные поставщика	32 А
Описание полюсовданные поставщика	3P + РЕ
Положение заземляющего контакта на циферблате часовданные поставщика	4 ч
Форма вилки, розетки, элемента управленияданные поставщика	прямой
Цветовое обозначение напряженияданные поставщика	желтый
Частота сетиданные поставщика	50/60 Гц

Материалы и конструкция 7

Номер цвета RALEF000116	7035
МатериалEF002169	Пластик
Исполнение для вооруженных силEF006050	Да
Цветовая кодировкаEF006725	Желтый
Материал вилки, розеткиданные поставщика	корпус: самозатухающий конструкционный полимер
Материал контактовданные поставщика	трубки: латунь
Цветданные поставщика	серый (RAL 7035)

Монтаж и подключение 3

Тип подключенияEF002649	Безвинтовая клемма
Соединения – клеммыданные поставщика	Быстрозажимное соединение
Тип резьбыданные поставщика	Pg 21

Механические характеристики 1

Степень ударостойкости ikданные поставщика	IK08 в соответствии с EN 62262

Классификация и назначение 7

Категория вилки, розеткиданные поставщика	низкое напряжение
Серияданные поставщика	PratiKa
Стандарт розеткиданные поставщика	промышленный стандарт
Стандартыданные поставщика	IEC 60309-1 IEC 60309-2
Тип кабеляданные поставщика	кабельный сальник направляющее устройство
Тип продуктаданные поставщика	розетка Wander
Тип сетиданные поставщика	Переменный ток

Прочие характеристики 6

Ввод кабеляEF000537	Прочее
Профиль - угол вилкиEF002650	Прямолинейн.
Гарантияданные поставщика	Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Код совместимостиданные поставщика	PratiKa fast
Краткое название устройстваданные поставщика	PratiKa быстроразъемн.
Наименование продуктаданные поставщика	розетка PratiKa

Размеры и упаковка

Изделие

Вес неттоданные поставщика	0.26 кг
Внешний диаметр кабеляданные поставщика	11.5-21 мм
Сечение кабеляданные поставщика	2.5-6 мм²
