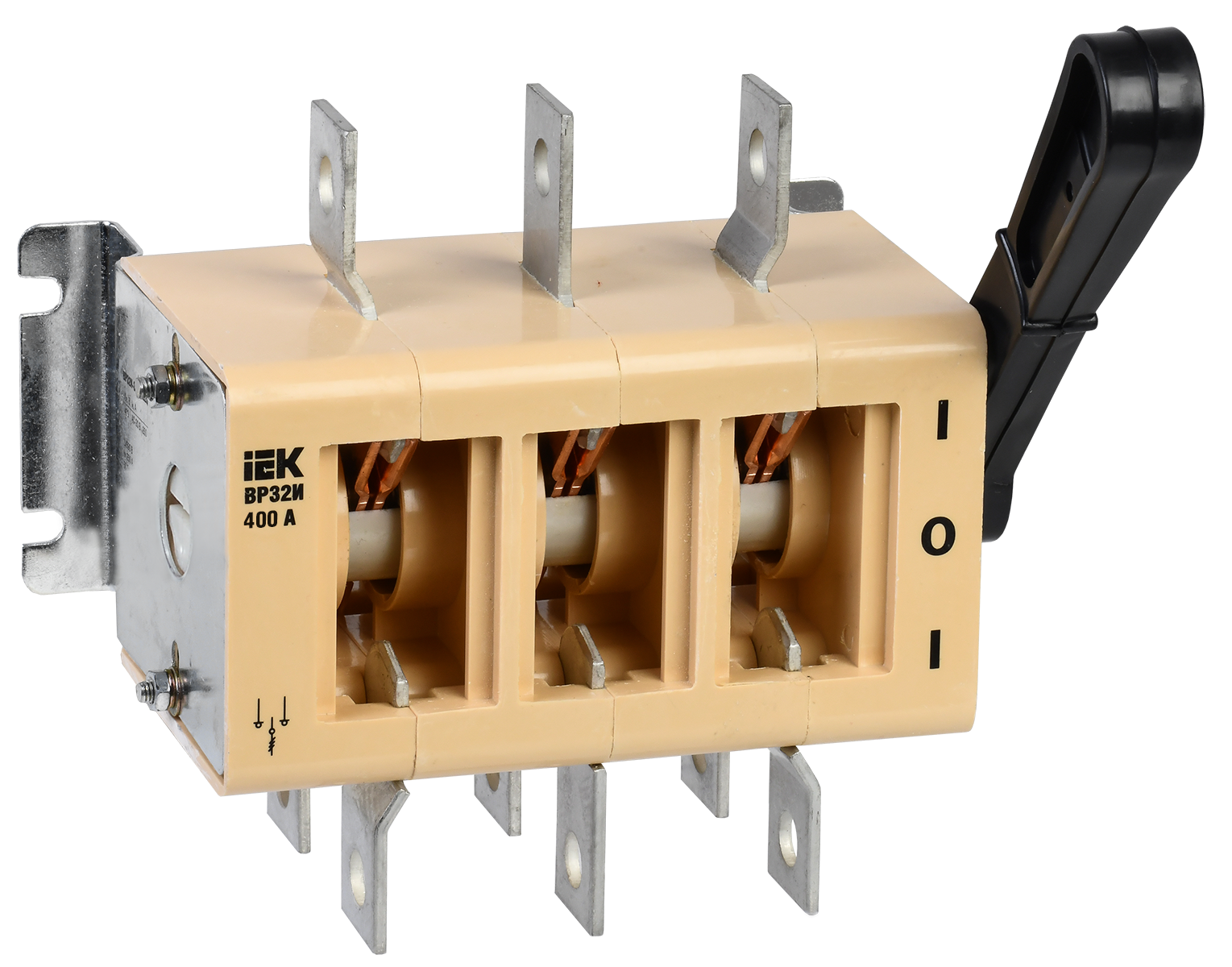

Изображение может отличаться от конкретного исполнения.
GENERICA
Выключатель-разъединитель ВР32И-37А70220 400А GENERICA
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Описание и назначение
Выключатели-разъединители серии ВР32И предназначены для неавтоматической коммутации цепей переменного тока номинальным напряжением до 690 В номинальной частоты 50 Гц.
Используются для установки в низковольтные комплектные устройства, такие как ВРУ жилых, общественных и промышленных зданий, шкафы и пункты распределительные, шкафы и ящики управления, ящики силовые и т.п.
Выключатели-разъединители ВР32И соответствуют требованиям ГОСТ Р 50030.3.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 2
| Степень защиты - IP передняя сторонаEF003118 | IP00 |
|---|---|
| Климатическое исполнениеданные поставщика | УХЛ3 |
Электрические и световые параметры 9
| Номин напряжение изоляции UiEF001366 | 690 |
|---|---|
| Номин продолжительный ток IuEF001389 | 400 |
| Количество полюсовEF001391 | 3 |
| Условный номин ток короткого замыкания IqEF001444 | 22000 |
| Номин импульсное выдерживаемое напряжениеEF002578 | 8 |
| ЧастотаEF005455 | 50 Гц |
| Тип подключения силовой электрич цепиEF006819 | Болтовое соединение |
| Тип элемента управленияEF006976 | Короткая поворотная ручка (узкий хват) |
| Макс допустимое раб напряжение Ue ACEF007355 | 690 |
Монтаж и подключение 3
| Подходит для напольного монтажаEF007243 | Нет |
|---|---|
| Подходит для установки в распредел платыEF007262 | Нет |
| Подходит для промежуточного монтажаEF007264 | Нет |
Прочие характеристики 9
| Тепловые потериEF005409 | 35 |
|---|---|
| Пригоден в кач устр аварийной остановкиEF006959 | Нет |
| Пригоден в качестве главного выключателяEF006981 | Да |
| Компактная версия выкл-разъединителяEF006984 | Нет |
| Пригоден в кач предохранительного выклEF006985 | Нет |
| Пригоден в качестве сервисного выкл-ляEF006986 | Нет |
| Моторный привод - дополнительноEF007386 | Нет |
| Конструкция прибораEF008240 | Встраиваемое устройство для встраиваемой техники |
| Реверсивный переключательEF009408 | Нет |
Размеры и упаковка
Изделие
| Макс сечение входящего кабеляEF000267 | 120-3х120 |
|---|
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица КОРОБКА/БОКС | 1 шт | 0.22 × 0.165 × 0.155 | 3.433 | 0.007344 | |
| Групповая упаковка | — | — | — | — | — |
| TRANSPORTING КОРОБКА/БОКС | 6 шт | 0.54 × 0.24 × 0.34 м | 20.6 | 0.044064 |
