Выключатель-разъединитель INS250 200А 3П
Schneider Electric · артикул 31102
Изображение может отличаться от конкретного исполнения.
Schneider Electric
Выключатель-разъединитель INV200 3П
ИсточникКаталог Systeme Electric
КлассификацияEC000216
ДанныеНормализованы
Инженерная поддержка
Проверить наличие на tehpst.ru
Цена и наличие — в каталоге tehpst.ru, основного сайта компании «Техпоставка». Откроется его поиск по артикулу 31162.
tehpst.site не принимает заказы и не публикует складские остатки.Номин продолжительный ток Iu200 А
Номин раб напряжение0...690 В
Номин мощность в раб режиме при AC-23 400 В90 кВт
Номин кратковременно выдерживаемый ток Icw8.5 кА
Макс допустимое раб напряжение Ue AC690 В
Номин. постоянный ток при AC-21, 400 В200 А
Замены и аналоги
Техподбор · равноценная замена · совпадение 93%
Выкл.-разъед.INV200 4П кр.рук/жел.панель
Schneider Electric · артикул 31182
Техподбор · равноценная замена · совпадение 93%
Выкл.-разъед.INS250 200A 3П кр.рук/жел.п
Schneider Electric · артикул 31122
Описание и назначение

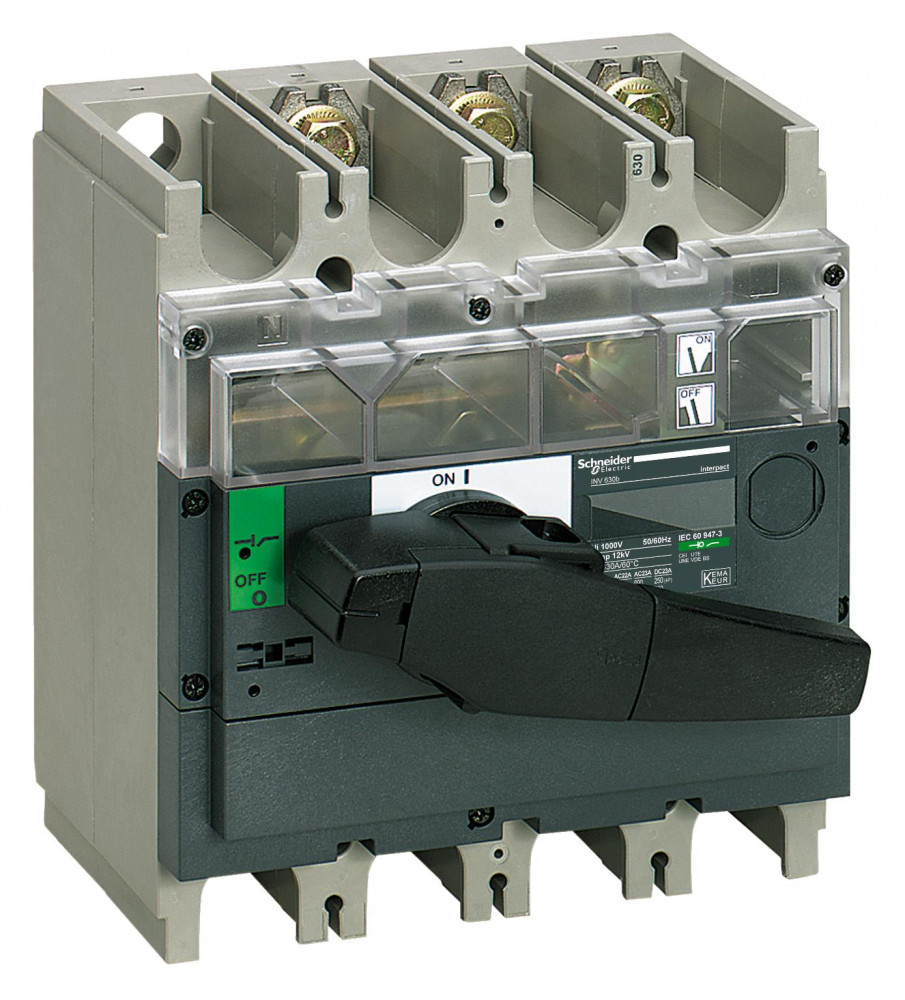

Выключатель-разъединитель серии Compact INV Schneider Electric, 3-полюсный; номинальный ток 200 А; реализует функцию видимого разрыва; тип управления Черная поворотная рукоятка; исполнение - стационарный; монтаж - DIN-рейка, панель; ВхШхГ - 140x136x96 мм.
Аппараты Compact INV предназначены для применения в сетях до 690 В пер. тока и 250 В пост. тока.
Выключатели-разъединители не имеют защиты от сверхтоков и, должны быть защищены автоматическим выключателем или предохранителем.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Класс EC000216.
Условия эксплуатации и безопасность 7
| Степень защиты - IP передняя сторона | IP40 |
|---|---|
| Механическая износостойкостьданные поставщика | 15000 циклы |
| Рабочая температураданные поставщика | -25-70 °C |
| Степень защиты ikданные поставщика | IK07 в соответствии с EN 50102 |
| Степень защиты ipданные поставщика | IP40 в соответствии с IEC 60529 |
| Температура окружающей среды при храненииданные поставщика | -50-85 °C |
| Электрическая износостойкостьданные поставщика | AC-22A: 1500 циклы 440 V переменный ток 50/60 Гц AC-22A: 1500 циклы 500 V переменный ток 50/60 Гц AC-22A: 1500 циклы 690 V переменный ток 50/60 Гц AC-23A: 1500 циклы 440 V переменный ток 50/60 Гц AC-2 |
Электрические и световые параметры 21
| Номин продолжительный ток Iu | 200 А |
|---|---|
| Количество полюсов | 3 |
| Номин раб напряжение | 0...690 В |
| Тип подключения силовой электрич цепи | Винтовое соединение |
| Тип элемента управления | Рукоятка поворот. удлинённая (широкий хват) |
| Номин мощность в раб режиме при AC-23 400 В | 90 кВт |
| Номин кратковременно выдерживаемый ток Icw | 8.5 кА |
| Цвет управляющего элемента | Черный |
| Макс допустимое раб напряжение Ue AC | 690 В |
| Напряжение дополнит расцепителя | Да |
| Номин. постоянный ток при AC-21, 400 В | 200 А |
| Номин. постоянный ток при AC-23, 400 В | 200 А |
| номинальный кратковременно допустимый токданные поставщика | 1.8 кА в течение 30 с в соответствии с IEC 60947-3 2.2 кА в течение 20 с в соответствии с IEC 60947-3 4.9 кА в течение 3 с в соответствии с IEC 60947-3 8.5 кА в течение 1 с в соответствии с IEC 60947- |
| условный тепловой ток на открытом воздухеданные поставщика | 200 А в 60 °C |
| Максимальная мощностьданные поставщика | AC-23: 110 кВт в 440 V переменный ток 50/60 Гц AC-23: 110 кВт в 480 V переменный ток 50/60 Гц (NEMA) AC-23: 132 кВт в 500/525 V переменный ток 50/60 Гц AC-23: 160 кВт в 660/690 V переменный ток 50/60 |
| номинальное импульсное выдерживаемое напряжениеданные поставщика | 8 кВ |
| номинальное напряжение изоляцииданные поставщика | 750 В переменный ток 50/60 Гц |
| номинальное рабочее напряжениеданные поставщика | 125 V постоянный ток 690 V переменный ток 50/60 Гц |
| номинальный рабочий токданные поставщика | AC-21A: 200 А переменный ток 50/60 Гц 220/240 V AC-22A: 200 А переменный ток 50/60 Гц 480 V NEMA AC-22A: 200 А переменный ток 50/60 Гц 500/525 V AC-22A: 200 А переменный ток 50/60 Гц 660/690 V AC-23A: |
| Описание полюсовданные поставщика | 3P |
| Частота сетиданные поставщика | 50/60 Гц |
Материалы и конструкция 3
| Исполнение выключателяданные поставщика | стационарный |
|---|---|
| Соответствие требованиям по изоляцииданные поставщика | Да |
| Цвет рукояткиданные поставщика | черный |
Монтаж и подключение 9
| Кол-во вспомогат переключающих контактов | 2 |
|---|---|
| Подходит для напольного монтажа | Нет |
| Подходит для фронтального монтажа | Нет |
| Подходит для фронт монтажа в центре | Нет |
| Подходит для установки в распредел платы | Нет |
| Подходит для промежуточного монтажа | Да |
| Индикатор положения контактаданные поставщика | да |
| Монтажная опораданные поставщика | монтаж на панель рейка |
| Присоединение с верхней стороныданные поставщика | передний |
Классификация и назначение 8
| Видимый разрывданные поставщика | Да |
|---|---|
| Информация о ремонтопригодностиданные поставщика | Подлежит замене |
| Информация об исключениях по регламенту rohsданные поставщика | да |
| Серия продуктаданные поставщика | INV100...250 |
| Стандартное применениеданные поставщика | бесперебойное |
| Стандартыданные поставщика | IEC 60947-1 IEC 60947-3 |
| Тип приводаданные поставщика | поворотная рукоятка |
| Тип сетиданные поставщика | постоянный ток переменный ток |
Прочие характеристики 27
| Количество переключателей | 1 |
|---|---|
| Взаимоблокирующий - -ая | Нет |
| Моторный привод встроенный | Да |
| Пригоден в кач устр аварийной остановки | Да |
| Пригоден в качестве главного выключателя | Нет |
| Пригоден в кач предохранительного выкл | Да |
| Пригоден в качестве сервисного выкл-ля | Нет |
| Моторный привод - дополнительно | Да |
| Конструкция прибора | Встраив. устройство фиксированной установки (стационарный) |
| Реверсивный переключатель | Да |
| номинальная включающая способность (на к.з.)данные поставщика | 30 кА автономный выключатель-разъединитель 690 V переменный ток в 50/60 Гц 330 кА с вышестоящим автоматическим выключателем для защиты 690 V переменный ток в 50/60 Гц |
| Weeeданные поставщика | На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры. |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Директива ec rohsданные поставщика | Соответствует |
| Код совместимостиданные поставщика | INV200 |
| Краткое название устройстваданные поставщика | Interpact INV200 |
| Наименование выключателя-разъединителяданные поставщика | Interpact INV200 |
| Наименование продуктаданные поставщика | Compact INV |
| Не содержит ртутиданные поставщика | да |
| Регламент reachданные поставщика | Содержание особо опасных веществ не превышает пороговую величину |
| Регламент rohs китаяданные поставщика | Продукт вне сферы действия RoHS Китая. Декларация вещества дла сведения |
| Сертификатыданные поставщика | KEMA-KEUR CCC |
| Соединение с нижней стороныданные поставщика | передний |
| Статус устойчивого продуктаданные поставщика | Грин Премиум продукция |
| Степень загрязненияданные поставщика | 3 |
| Шаг соединенияданные поставщика | 45 мм |
| Экологическая отчетнстьданные поставщика | ENVPEP1304025 |
Размеры и упаковка
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.17 × 0.165 × 0.14 м | 2.205 | 0.003927 |
-
Базовая единица
- В упаковке
- 1 шт.
- Габариты
- 0.17 × 0.165 × 0.14 м
- Вес, кг
- 2.205
- Объём, м³
- 0.003927
- EAN / GTIN
