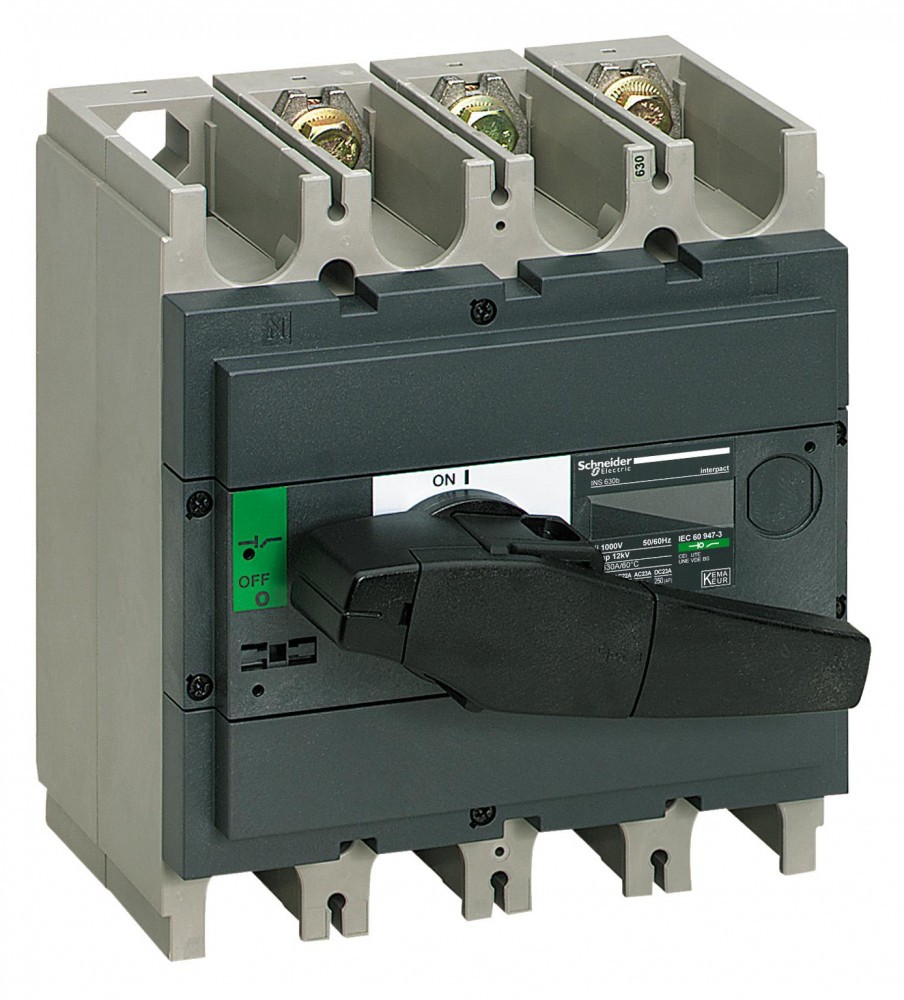

Изображение может отличаться от конкретного исполнения.
Schneider Electric
ВЫКЛЮЧАТЕЛЬ-РАЗЪЕДИНИТЕЛЬ INS250 3П
ИсточникКаталог Systeme Electric
КлассификацияEC000216
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин продолжительный ток Iu250 А
Номин раб напряжение690...690 В
Номин мощность в раб режиме при AC-23 400 В132 кВт
Номин кратковременно выдерживаемый ток Icw8.5 кА
Макс допустимое раб напряжение Ue AC690 В
Номин. постоянный ток при AC-23, 400 В250 А
Степень защиты - IP передняя сторонаIP40
Тип подключения силовой электрич цепиВинтовое соединение
Описание и назначение
Выключатель-разъединитель серии Compact INS Schneider Electric, 3-полюсный; номинальный ток 250 А; тип управления Черная поворотная рукоятка; исполнение - стационарный; монтаж - DIN-рейка, панель; ВхШхГ - 136x140x96 мм.
Аппараты Compact INS предназначены для применения в сетях до 690 В пер. тока и 250 В пост. тока.
Выключатели-разъединители не имеют защиты от сверхтоков и, должны быть защищены автоматическим выключателем или предохранителем.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 7
| Степень защиты - IP передняя сторонаEF003118 | IP40 |
|---|---|
| Механическая износостойкостьданные поставщика | 15000 циклы |
| Рабочая температураданные поставщика | -25-70 °C |
| Степень защиты ikданные поставщика | IK07 в соответствии с EN 50102 |
| Степень защиты ipданные поставщика | IP40 в соответствии с IEC 60529 |
| Температура окружающей среды при храненииданные поставщика | -50-85 °C |
| Электрическая износостойкостьданные поставщика | AC-22A: 1500 циклы 440 V переменный ток 50/60 Гц AC-22A: 1500 циклы 500 V переменный ток 50/60 Гц AC-22A: 1500 циклы 690 V переменный ток 50/60 Гц AC-23A: 1500 циклы 440 V переменный ток 50/60 Гц AC-2 |
Электрические и световые параметры 19
| Номин продолжительный ток IuEF001389 | 250 А |
|---|---|
| Количество полюсовEF001391 | 3 |
| Номин раб напряжениеEF001435 | 690...690 В |
| Тип подключения силовой электрич цепиEF006819 | Винтовое соединение |
| Тип элемента управленияEF006976 | Рукоятка поворот. удлинённая (широкий хват) |
| Номин мощность в раб режиме при AC-23 400 ВEF007027 | 132 кВт |
| Номин кратковременно выдерживаемый ток IcwEF007050 | 8.5 кА |
| Цвет управляющего элементаEF007167 | Черный |
| Макс допустимое раб напряжение Ue ACEF007355 | 690 В |
| Напряжение дополнит расцепителяEF007491 | Да |
| Номин. постоянный ток при AC-23, 400 ВEF011777 | 250 А |
| номинальный кратковременно допустимый токданные поставщика | 1.8 кА в течение 30 с в соответствии с IEC 60947-3 2.2 кА в течение 20 с в соответствии с IEC 60947-3 4.9 кА в течение 3 с в соответствии с IEC 60947-3 8.5 кА в течение 1 с в соответствии с IEC 60947- |
| условный тепловой ток на открытом воздухеданные поставщика | 250 А в 60 °C |
| Максимальная мощностьданные поставщика | AC-23: 132 кВт в 380/415 V переменный ток 50/60 Гц AC-23: 150 кВт в 440 V переменный ток 50/60 Гц AC-23: 150 кВт в 480 V переменный ток 50/60 Гц (NEMA) AC-23: 160 кВт в 500/525 V переменный ток 50/60 |
| номинальное напряжение изоляцииданные поставщика | 750 В переменный ток 50/60 Гц |
| номинальное рабочее напряжениеданные поставщика | 125 V постоянный ток 690 V переменный ток 50/60 Гц |
| номинальный рабочий токданные поставщика | AC-22A: 250 А переменный ток 50/60 Гц 220/240 V AC-23A: 250 А переменный ток 50/60 Гц 480 V NEMA AC-23A: 250 А переменный ток 50/60 Гц 500/525 V AC-23A: 250 А переменный ток 50/60 Гц 660/690 V DC-22A: |
| Описание полюсовданные поставщика | 3P |
| Частота сетиданные поставщика | 50/60 Гц |
Материалы и конструкция 3
| Исполнение выключателяданные поставщика | стационарный |
|---|---|
| Соответствие требованиям по изоляцииданные поставщика | Да |
| Цвет рукояткиданные поставщика | черный |
Монтаж и подключение 9
| Кол-во вспомогат переключающих контактовEF003531 | 2 |
|---|---|
| Подходит для напольного монтажаEF007243 | Нет |
| Подходит для фронтального монтажаEF007247 | Нет |
| Подходит для фронт монтажа в центреEF007248 | Нет |
| Подходит для установки в распредел платыEF007262 | Нет |
| Подходит для промежуточного монтажаEF007264 | Да |
| Индикатор положения контактаданные поставщика | да |
| Монтажная опораданные поставщика | рейка монтаж на панель |
| Присоединение с верхней стороныданные поставщика | передний |
Классификация и назначение 10
| Видимый разрывданные поставщика | нет |
|---|---|
| Информация о ремонтопригодностиданные поставщика | Подлежит замене |
| Информация об исключениях по регламенту rohsданные поставщика | да |
| Серияданные поставщика | Compact |
| Серия продуктаданные поставщика | INS250 |
| Стандартное применениеданные поставщика | бесперебойное |
| Стандартыданные поставщика | IEC 60947-3 IEC 60947-1 |
| Тип приводаданные поставщика | прямая передняя поворотная рукоятка |
| Тип продуктаданные поставщика | выключатель-разъединитель |
| Тип сетиданные поставщика | постоянный ток переменный ток |
Прочие характеристики 28
| Количество переключателейEF005586 | 1 |
|---|---|
| Взаимоблокирующий - -аяEF006281 | Нет |
| Моторный привод встроенныйEF006697 | Да |
| Пригоден в кач устр аварийной остановкиEF006959 | Да |
| Пригоден в качестве главного выключателяEF006981 | Нет |
| Пригоден в кач предохранительного выклEF006985 | Да |
| Пригоден в качестве сервисного выкл-ляEF006986 | Нет |
| Моторный привод - дополнительноEF007386 | Да |
| Конструкция прибораEF008240 | Встраив. устройство фиксированной установки (стационарный) |
| Реверсивный переключательEF009408 | Да |
| номинальная включающая способность (на к.з.)данные поставщика | 30 кА автономный выключатель-разъединитель 690 V переменный ток в 50/60 Гц 330 кА с вышестоящим автоматическим выключателем для защиты 690 V переменный ток в 50/60 Гц |
| Weeeданные поставщика | На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры. |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Директива ec rohsданные поставщика | Соответствует |
| Код совместимостиданные поставщика | INS250 |
| Краткое название устройстваданные поставщика | Interpact INS250 |
| Наименование выключателя-разъединителяданные поставщика | Interpact INS250 |
| Наименование продуктаданные поставщика | Compact INS |
| Не содержит ртутиданные поставщика | да |
| Профиль кругооборотаданные поставщика | N/A |
| Регламент reachданные поставщика | Содержание особо опасных веществ не превышает пороговую величину |
| Регламент rohs китаяданные поставщика | Продукт вне сферы действия RoHS Китая. Декларация вещества дла сведения |
| Сертификатыданные поставщика | KEMA-KEUR CCC |
| Соединение с нижней стороныданные поставщика | передний |
| Статус устойчивого продуктаданные поставщика | Грин Премиум продукция |
| Степень загрязненияданные поставщика | 3 |
| Шаг соединенияданные поставщика | 35 мм |
| Экологическая отчетнстьданные поставщика | ENVPEP1304025 |
