ВЫКЛЮЧАТЕЛЬ-РАЗЪЕДИНИТЕЛЬ INS125 4П
ИсточникКаталог Systeme Electric
КлассификацияEC000216
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин продолжительный ток Iu125 А
Номин раб напряжение690...690 В
Условный номин ток короткого замыкания Iq65 кА
Номин мощность в раб режиме при AC-23 400 В55 кВт
Номин кратковременно выдерживаемый ток Icw5.5 кА
Макс допустимое раб напряжение Ue AC690 В
Номин. постоянный ток при AC-23, 400 В125 А
Степень защиты - IP передняя сторонаIP40
Описание и назначение

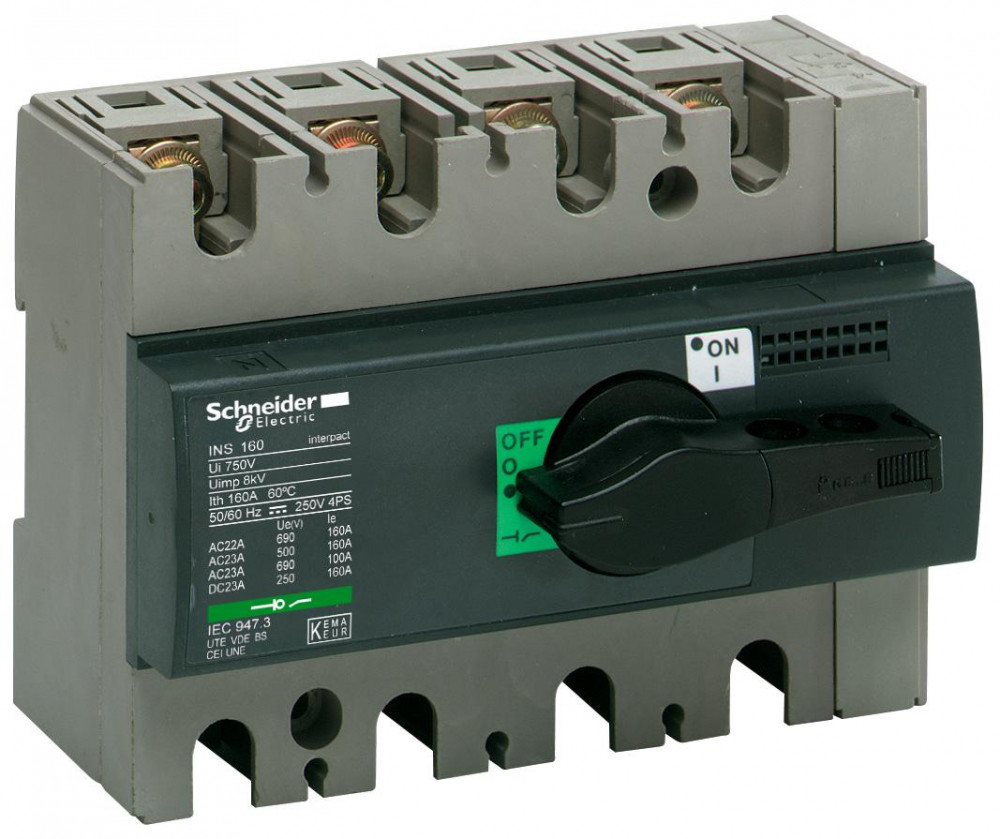

Выключатель-разъединитель серии Compact INS Schneider Electric, 4-полюсный; номинальный ток 125 А; тип управления Черная поворотная рукоятка; исполнение - стационарный; монтаж - DIN-рейка, панель; ВхШхГ - 100x135x62.5 мм.
Аппараты Compact INS предназначены для применения в сетях до 690 В пер. тока и 250 В пост. тока.
Выключатели-разъединители не имеют защиты от сверхтоков и, должны быть защищены автоматическим выключателем или предохранителем.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 6
| Степень защиты - IP передняя сторонаEF003118 | IP40 |
|---|---|
| Механическая износостойкостьданные поставщика | 15000 циклы |
| Рабочая температура окружающей средыданные поставщика | -25-70 °C |
| Степень защиты ipданные поставщика | IP40 в соответствии с МЭК 60529 |
| Температура окружающей среды при храненииданные поставщика | -50-85 °C |
| Электрическая износостойкостьданные поставщика | AC-22A: 1500 циклы 220/240 В Переменный ток 50/60 Гц DC-23A: 1500 циклы 250 В Постоянный ток (DC) 4 полюса последовательно AC-22A: 1500 циклы 690 В Переменный ток 50/60 Гц AC-23A: 1500 циклы 690 В Пер |
Электрические и световые параметры 21
| Номин продолжительный ток IuEF001389 | 125 А |
|---|---|
| Количество полюсовEF001391 | 4 |
| Номин раб напряжениеEF001435 | 690...690 В |
| Условный номин ток короткого замыкания IqEF001444 | 65 кА |
| Тип подключения силовой электрич цепиEF006819 | Винтовое соединение |
| Тип элемента управленияEF006976 | Рукоятка поворот. удлинённая (широкий хват) |
| Номин мощность в раб режиме при AC-23 400 ВEF007027 | 55 кВт |
| Номин кратковременно выдерживаемый ток IcwEF007050 | 5.5 кА |
| Цвет управляющего элементаEF007167 | Черный |
| Макс допустимое раб напряжение Ue ACEF007355 | 690 В |
| Напряжение дополнит расцепителяEF007491 | Да |
| Номин. постоянный ток при AC-23, 400 ВEF011777 | 125 А |
| кратковременно выдерживаемый токданные поставщика | 0.01 кА в течение 30 с в соответствии с МЭК 60947-3 1.23 кА в течение 20 с в соответствии с МЭК 60947-3 3.175 кА в течение 3 с в соответствии с МЭК 60947-3 5.5 кА в течение 1 с в соответствии с МЭК 60 |
| условный тепловой ток на открытом воздуданные поставщика | 125 А в 60 °C |
| Максимальная мощностьданные поставщика | AC-23: 55 кВт в 440 В Переменный ток 50/60 Гц AC-23: 37 кВт в 220/240 В Переменный ток 50/60 Гц AC-23: 55 кВт в 380/415 В Переменный ток 50/60 Гц AC-23: 75 кВт в 500/525 В Переменный ток 50/60 Гц AC-2 |
| номинальное напряжение изоляцииданные поставщика | 750 В Переменный ток 50/60 Гц |
| номинальное рабочее напряжениеданные поставщика | 250 В Постоянный ток (DC) 690 В Переменный ток 50/60 Гц |
| номинальный рабочий токданные поставщика | AC-22A: 125 А Переменный ток 50/60 Гц 220/240 В AC-23A: 80 А Переменный ток 50/60 Гц 660/690 В DC-22A: 125 А Постоянный ток (DC) 125 В 2 полюса последовательно DC-23A: 125 А Постоянный ток (DC) 125 В |
| Описание полюсовданные поставщика | 4P |
| Тип управленияданные поставщика | Поворотная рукоятка |
| Частота сетиданные поставщика | 50/60 Гц |
Материалы и конструкция 3
| Исполнение монтажаданные поставщика | стационарный |
|---|---|
| Соответствие требованиям по изоляцииданные поставщика | да |
| Цвет рукояткиданные поставщика | черный |
Монтаж и подключение 10
| Кол-во вспомогат переключающих контактовEF003531 | 2 |
|---|---|
| Подходит для напольного монтажаEF007243 | Нет |
| Подходит для фронтального монтажаEF007247 | Нет |
| Подходит для фронт монтажа в центреEF007248 | Нет |
| Подходит для установки в распредел платыEF007262 | Нет |
| Подходит для промежуточного монтажаEF007264 | Да |
| Верхние присоединенияданные поставщика | передний |
| Индикатор положения контактаданные поставщика | да |
| Нижние присоединенияданные поставщика | передний |
| Способ монтажаданные поставщика | DIN-рейка монтаж на панель |
Механические характеристики 1
| Степень ударостойкости ikданные поставщика | IK07 в соответствии с EN 50102 |
|---|
Классификация и назначение 7
| Видимый разрывданные поставщика | нет |
|---|---|
| Повторно-кратковременный режим, классданные поставщика | класс 120 - 60 % |
| Серияданные поставщика | INS40...160 Compact |
| Стандартное применениеданные поставщика | бесперебойное |
| Стандартыданные поставщика | МЭК 60947-3 IEC 60947-1 |
| Тип продуктаданные поставщика | Выключатель-разъединитель |
| Тип сетиданные поставщика | Переменный ток Постоянный ток (DC) |
Прочие характеристики 20
| Количество переключателейEF005586 | 1 |
|---|---|
| Взаимоблокирующий - -аяEF006281 | Нет |
| Моторный привод встроенныйEF006697 | Да |
| Пригоден в кач устр аварийной остановкиEF006959 | Да |
| Пригоден в качестве главного выключателяEF006981 | Нет |
| Пригоден в кач предохранительного выклEF006985 | Да |
| Пригоден в качестве сервисного выкл-ляEF006986 | Нет |
| Моторный привод - дополнительноEF007386 | Да |
| Конструкция прибораEF008240 | Встраив. устройство фиксированной установки (стационарный) |
| Реверсивный переключательEF009408 | Да |
| включающая способностьданные поставщика | 154 кА с вышестоящим автоматическим выключателем для защиты 690 В Переменный ток в 50/60 Гц 20 кА выключатель-разъединитель 690 В Переменный ток в 50/60 Гц |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Код совместимостиданные поставщика | INS125 |
| Краткое название устройстваданные поставщика | Compact INS125 |
| Наименование выключателя-разъединителяданные поставщика | Compact INS125 |
| Наименование продуктаданные поставщика | Compact INS |
| номинальное импульсное выдерживаемое наданные поставщика | 8 кВ |
| Сертификатыданные поставщика | CCC KEMA-KEUR |
| Степень загрязненияданные поставщика | 3 |
| Шаг соединенияданные поставщика | 30 мм |
