Ручка на дверь шкафа для ВР-101 на два направления 125-630А
Systeme Electric · артикул 40316DEK
Изображение может отличаться от конкретного исполнения.
DEKraft

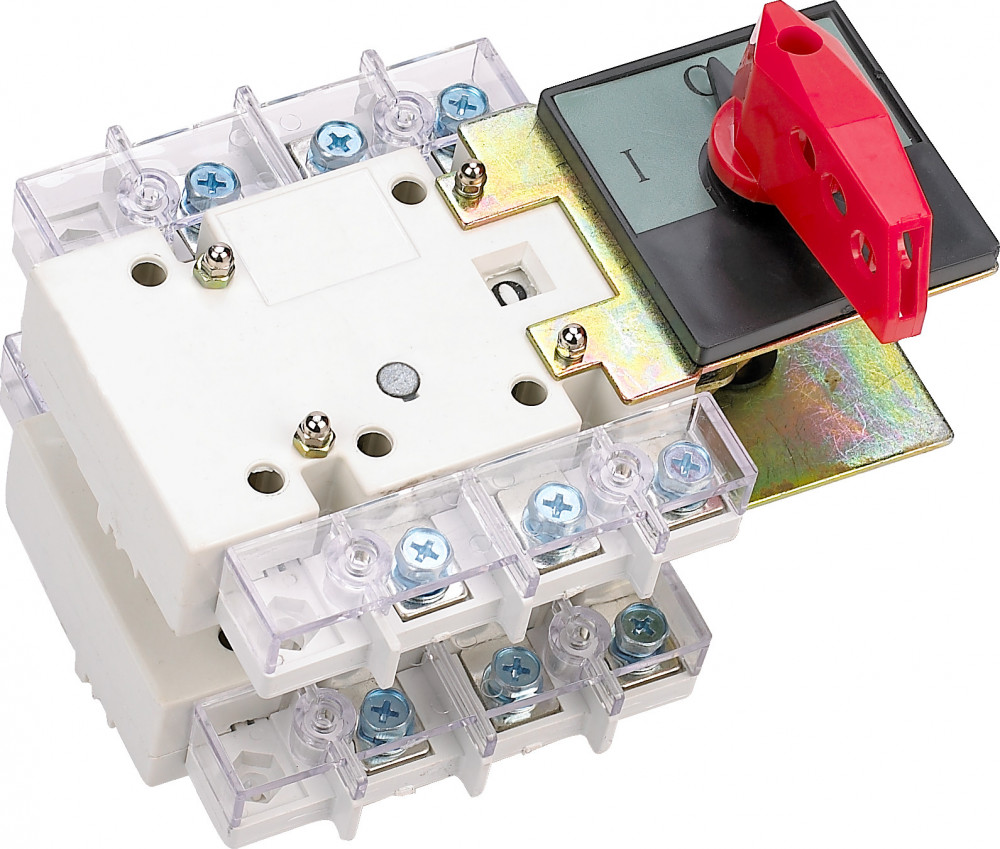

Выключатель-разъединитель 630A 3P два напр. тип Т ВР-101 С ДК
ИсточникКаталог Systeme Electric
КлассификацияEC000216
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин напряжение изоляции Ui800 В
Глубина корпуса280 мм
Ширина корпуса260 мм
Высота корпуса305 мм
Номин продолжительный ток Iu630 А
Макс допустимое раб напряжение Ue AC690 В
Степень защиты - IP передняя сторонаIP00
Тип подключения силовой электрич цепиВинтовое соединение
Описание и назначение
Выключатель-разъединитель серии ВР-101 DEKraft; 3P; реверсивный, тип Т (Тандем); номинальный ток 630 А; типоразмер 630; ном.напряжение до 690 В, 50 Гц; категория применения - АС-22В (смешанные активные и индуктивные нагрузки). Двойной разрыв контактов обеспечивает надежное гашение дуги и снижает риск повреждений. Подвод питания возможен как сверху, так и снизу аппарата. Медные клеммы обеспечивают высокую электрическую проводимость и удобство подключения проводников.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Степень защиты - IP передняя сторонаEF003118 | IP00 |
|---|
Электрические и световые параметры 7
| Номин напряжение изоляции UiEF001366 | 800 В |
|---|---|
| Номин продолжительный ток IuEF001389 | 630 А |
| Количество полюсовEF001391 | 3 |
| Тип подключения силовой электрич цепиEF006819 | Винтовое соединение |
| Тип элемента управленияEF006976 | Ручка-переключатель |
| Макс допустимое раб напряжение Ue ACEF007355 | 690 В |
| Напряжение дополнит расцепителяEF007491 | Нет |
Монтаж и подключение 3
| Подходит для напольного монтажаEF007243 | Нет |
|---|---|
| Подходит для монтажа на шинуEF007259 | Нет |
| Подходит для установки в распредел платыEF007262 | Да |
Прочие характеристики 9
| Взаимоблокирующий - -аяEF006281 | Да |
|---|---|
| Моторный привод встроенныйEF006697 | Нет |
| Пригоден в кач устр аварийной остановкиEF006959 | Нет |
| Пригоден в качестве главного выключателяEF006981 | Нет |
| Пригоден в кач предохранительного выклEF006985 | Нет |
| Пригоден в качестве сервисного выкл-ляEF006986 | Нет |
| Моторный привод - дополнительноEF007386 | Нет |
| Конструкция прибораEF008240 | Встраив. устройство фиксированной установки (стационарный) |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 3 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
Размеры и упаковка
Изделие
| Глубина корпусаEF001368 | 280 мм |
|---|---|
| Ширина корпусаEF001369 | 260 мм |
| Высота корпусаEF001370 | 305 мм |
Инженерный подбор
Аналоги, замены и сравнение
Автоматические кандидаты требуют проверки условий эксплуатации, подключения и монтажа.
Комплектация
Аксессуары и сопутствующие товары
Совместимость необходимо сверять по серии, исполнению, схеме подключения и чертежу.
