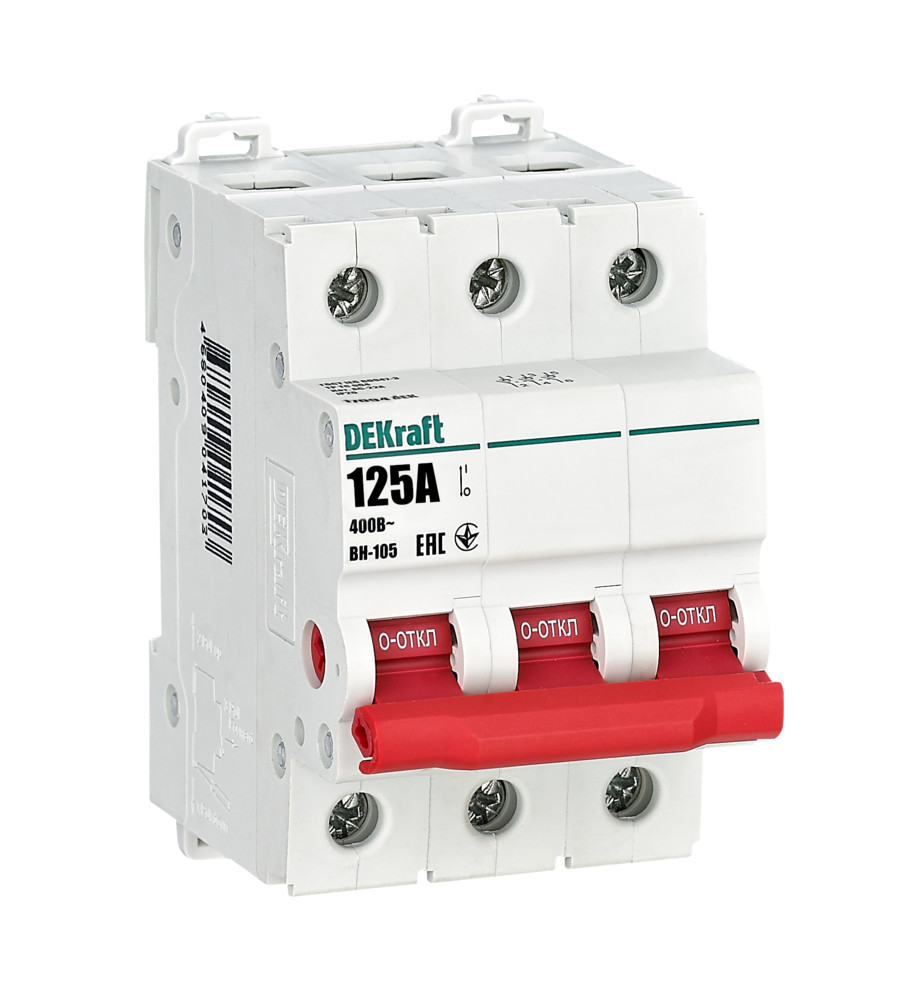

Изображение может отличаться от конкретного исполнения.
DEKraft
Выключатель-разъединитель 3Р 125А ВН-105
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Описание и назначение
Выключатель-разъединитель серии ВН-105 Dekraft, 3-полюсный; номинальный ток 125 А, установка – на 35мм DIN-рейку, установочное положение - любое, с красной рукояткой управления. Высокие характеристики механической и электрической износостойкости. Категория применения AC-22A. Применяется для ручного включения/отключения сетей напряжением 400 В AC. Специальные мостиковые контакты обеспечивают надежный разрыв цепи; они полностью исключают возможность перекрытия дугой по изоляции.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Степень защиты - IP передняя сторонаEF003118 | IP20 |
|---|
Электрические и световые параметры 11
| Номин напряжение изоляции UiEF001366 | 500 В |
|---|---|
| Номин продолжительный ток IuEF001389 | 125 А |
| Количество полюсовEF001391 | 3 |
| Номин раб напряжениеEF001435 | 400...400 В |
| Условный номин ток короткого замыкания IqEF001444 | 28.1 кА |
| Тип подключения силовой электрич цепиEF006819 | Винтовое соединение |
| Тип элемента управленияEF006976 | Рычажковый (перекидной рычаг) |
| Номин кратковременно выдерживаемый ток IcwEF007050 | 20 кА |
| Цвет управляющего элементаEF007167 | Красный |
| Макс допустимое раб напряжение Ue ACEF007355 | 400 В |
| Напряжение дополнит расцепителяEF007491 | Нет |
Монтаж и подключение 4
| Подходит для напольного монтажаEF007243 | Нет |
|---|---|
| Подходит для монтажа на шинуEF007259 | Нет |
| Подходит для установки в распредел платыEF007262 | Да |
| Подходит для промежуточного монтажаEF007264 | Нет |
Прочие характеристики 10
| Взаимоблокирующий - -аяEF006281 | Нет |
|---|---|
| Моторный привод встроенныйEF006697 | Нет |
| Пригоден в кач устр аварийной остановкиEF006959 | Нет |
| Пригоден в качестве главного выключателяEF006981 | Нет |
| Пригоден в кач предохранительного выклEF006985 | Нет |
| Пригоден в качестве сервисного выкл-ляEF006986 | Нет |
| Моторный привод - дополнительноEF007386 | Нет |
| Конструкция прибораEF008240 | Монтаж в распределительном щите |
| Реверсивный переключательEF009408 | Нет |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 5 лет с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
Размеры и упаковка
Изделие
| Глубина корпусаEF001368 | 78.5 мм |
|---|---|
| Ширина корпусаEF001369 | 54 мм |
| Высота корпусаEF001370 | 92 мм |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.0785 × 0.054 × 0.092 см | 0.25 | 0.00038998 | |
| Контейнер | 960 шт. | 1.2 × 0.8 × 1.05 м | 172 | 1.008 | — |
| Групповая упаковка | 4 шт. | 0.082 × 0.22 × 0.1 м | 1.05 | 0.001804 | |
| TRANSPORTING | 40 шт. | 0.3 × 0.3 × 0.4 м | 12.6 | 0.036 |
-
Базовая единица
- В упаковке
- 1 шт.
- Габариты
- 0.0785 × 0.054 × 0.092 см
- Вес, кг
- 0.25
- Объём, м³
- 0.00038998
- EAN / GTIN
-
Контейнер
- В упаковке
- 960 шт.
- Габариты
- 1.2 × 0.8 × 1.05 м
- Вес, кг
- 172
- Объём, м³
- 1.008
- EAN / GTIN
- —
-
Групповая упаковка
- В упаковке
- 4 шт.
- Габариты
- 0.082 × 0.22 × 0.1 м
- Вес, кг
- 1.05
- Объём, м³
- 0.001804
- EAN / GTIN
-
TRANSPORTING
- В упаковке
- 40 шт.
- Габариты
- 0.3 × 0.3 × 0.4 м
- Вес, кг
- 12.6
- Объём, м³
- 0.036
- EAN / GTIN
