Изображение может отличаться от конкретного исполнения.
DEKraft

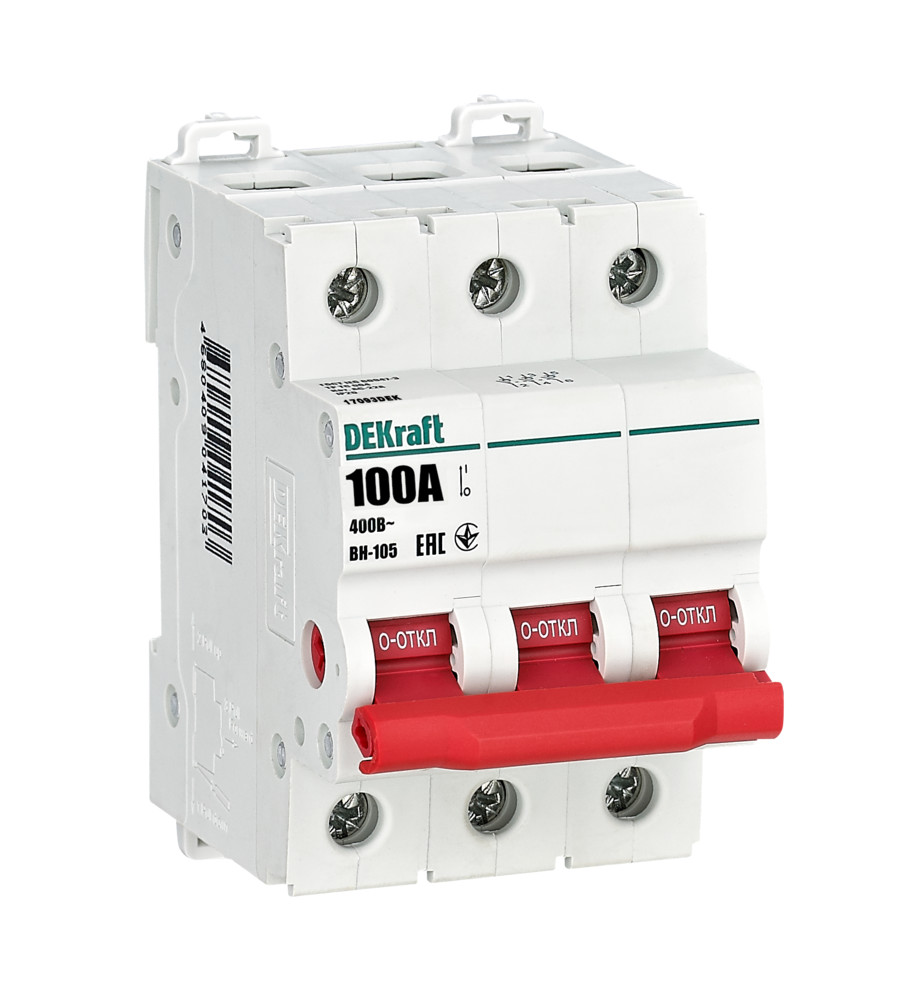

Выключатель-разъединитель 3Р 100А ВН-105
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Описание и назначение
Выключатель-разъединитель серии ВН-105 Dekraft, 3-полюсный; номинальный ток 100 А, установка – на 35мм DIN-рейку, установочное положение - любое, с красной рукояткой управления. Высокие характеристики механической и электрической износостойкости. Категория применения AC-22A. Применяется для ручного включения/отключения сетей напряжением 400 В AC. Специальные мостиковые контакты обеспечивают надежный разрыв цепи; они полностью исключают возможность перекрытия дугой по изоляции.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Степень защиты - IPEF005474 | IP20 |
|---|
Электрические и световые параметры 5
| Тип напряженияEF000187 | AC (перемен.) |
|---|---|
| Номин. токEF000227 | 100 А |
| Номин. напряжениеEF000228 | 400 В |
| Количество полюсовEF001391 | 3 |
| Тип лампыEF002423 | Не применимо |
Материалы и конструкция 1
| Цвет колпачка (индикатора)EF004668 | Не применимо |
|---|
Классификация и назначение 2
| Тип включения/отключенияEF000189 | Выключатель-разъединитель нагрузки |
|---|---|
| Информация о ремонтопригодностиданные поставщика | Подлежит замене |
Прочие характеристики 2
| Количество позиций переключенияEF000231 | 2 |
|---|---|
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 5 лет с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
Размеры и упаковка
Изделие
| Глубина установочная (встраив.)EF000218 | 73 мм |
|---|---|
| Модульная ширина (общ. кол-во модульных расстояний)EF002950 | 3 |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Контейнер | 960 шт. | 1.2 × 0.8 × 1.15 м | 273 | 1.104 | — |
-
Контейнер
- В упаковке
- 960 шт.
- Габариты
- 1.2 × 0.8 × 1.15 м
- Вес, кг
- 273
- Объём, м³
- 1.104
- EAN / GTIN
- —
