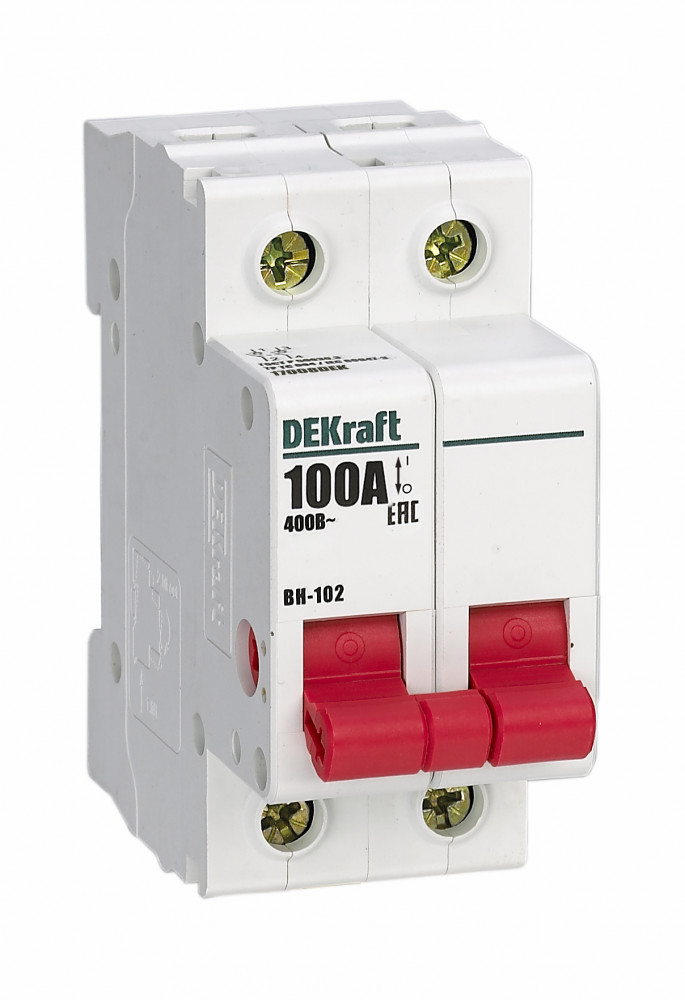

Изображение может отличаться от конкретного исполнения.
DEKraft
Выключатель-разъединитель 2Р 100А ВН-102
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Описание и назначение
Выключатель-разъединитель серии ВН-102 DEKraft; 2P; номинальный ток 100 А; установка – на DIN-рейку; установочное положение - любое. Выключатели-разъединители применяются для ручного включения/отключения сетей напряжением до 400 В. Специальные мостиковые контакты обеспечивают надежный разрыв цепи; они полностью исключают возможность перекрытия дугой по изоляции. Усиленная рукоятка управления обеспечивает большое количество включений/отключений.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Степень защиты - IP передняя сторонаEF003118 | IP20 |
|---|
Электрические и световые параметры 8
| Номин напряжение изоляции UiEF001366 | 500 В |
|---|---|
| Номин продолжительный ток IuEF001389 | 100 А |
| Количество полюсовEF001391 | 2 |
| Номин раб напряжениеEF001435 | 230...230 В |
| Тип подключения силовой электрич цепиEF006819 | Винтовое соединение |
| Тип элемента управленияEF006976 | Рычажковый (перекидной рычаг) |
| Цвет управляющего элементаEF007167 | Красный |
| Макс допустимое раб напряжение Ue ACEF007355 | 230 В |
Монтаж и подключение 7
| Подходит для напольного монтажаEF007243 | Нет |
|---|---|
| Подходит для монтажа на передней стенке, 4 отверстияEF007246 | Нет |
| Подходит для фронтального монтажаEF007247 | Нет |
| Подходит для фронт монтажа в центреEF007248 | Нет |
| Подходит для монтажа на шинуEF007259 | Нет |
| Подходит для установки в распредел платыEF007262 | Да |
| Подходит для промежуточного монтажаEF007264 | Нет |
Прочие характеристики 12
| С осью-переходникомEF001434 | Нет |
|---|---|
| Взаимоблокирующий - -аяEF006281 | Нет |
| Моторный привод встроенныйEF006697 | Нет |
| Пригоден в кач устр аварийной остановкиEF006959 | Нет |
| Пригоден в качестве главного выключателяEF006981 | Нет |
| Пригоден в кач предохранительного выклEF006985 | Нет |
| Пригоден в качестве сервисного выкл-ляEF006986 | Нет |
| С защитой от ошибочных действийEF007384 | Нет |
| Моторный привод - дополнительноEF007386 | Нет |
| Конструкция прибораEF008240 | Монтаж в распределительном щите |
| Реверсивный переключательEF009408 | Нет |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 3 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 35.4 мм |
|---|---|
| ГлубинаEF000049 | 75.4 мм |
| Глубина корпусаEF001368 | 75.4 мм |
| Ширина корпусаEF001369 | 35.4 мм |
| Высота корпусаEF001370 | 80 мм |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.07 × 0.036 × 0.08 см | 0.147 | 0.0002016 | |
| Контейнер | 2160 шт. | 1.2 × 0.8 × 1.1 м | 355 | 1.056 | — |
| Групповая упаковка | 6 шт. | 0.221 × 0.078 × 0.082 м | 0.984 | 0.00141351 | |
| TRANSPORTING | 72 шт. | 0.25 × 0.355 × 0.245 м | 11.8 | 0.02174375 |
-
Базовая единица
- В упаковке
- 1 шт.
- Габариты
- 0.07 × 0.036 × 0.08 см
- Вес, кг
- 0.147
- Объём, м³
- 0.0002016
- EAN / GTIN
-
Контейнер
- В упаковке
- 2160 шт.
- Габариты
- 1.2 × 0.8 × 1.1 м
- Вес, кг
- 355
- Объём, м³
- 1.056
- EAN / GTIN
- —
-
Групповая упаковка
- В упаковке
- 6 шт.
- Габариты
- 0.221 × 0.078 × 0.082 м
- Вес, кг
- 0.984
- Объём, м³
- 0.00141351
- EAN / GTIN
-
TRANSPORTING
- В упаковке
- 72 шт.
- Габариты
- 0.25 × 0.355 × 0.245 м
- Вес, кг
- 11.8
- Объём, м³
- 0.02174375
- EAN / GTIN
