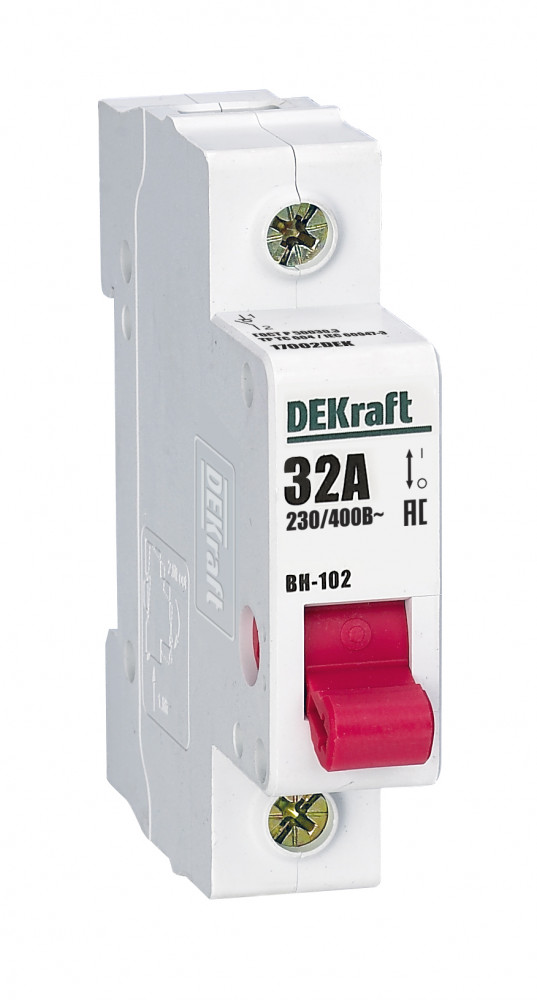

Изображение может отличаться от конкретного исполнения.
DEKraft
Выключатель-разъединитель 1Р 32А ВН-102
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Описание и назначение
Выключатель-разъединитель серии ВН-102 DEKraft; 1P; номинальный ток 32 А; установка – на DIN-рейку; установочное положение - любое. Выключатели-разъединители применяются для ручного включения/отключения сетей напряжением до 400 В. Специальные мостиковые контакты обеспечивают надежный разрыв цепи; они полностью исключают возможность перекрытия дугой по изоляции. Усиленная рукоятка управления обеспечивает большое количество включений/отключений.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Степень защиты - IP передняя сторонаEF003118 | IP20 |
|---|
Электрические и световые параметры 8
| Номин напряжение изоляции UiEF001366 | 500 В |
|---|---|
| Номин продолжительный ток IuEF001389 | 32 А |
| Количество полюсовEF001391 | 1 |
| Номин раб напряжениеEF001435 | 230...230 В |
| Тип подключения силовой электрич цепиEF006819 | Винтовое соединение |
| Тип элемента управленияEF006976 | Рычажковый (перекидной рычаг) |
| Цвет управляющего элементаEF007167 | Красный |
| Макс допустимое раб напряжение Ue ACEF007355 | 230 В |
Монтаж и подключение 7
| Подходит для напольного монтажаEF007243 | Нет |
|---|---|
| Подходит для монтажа на передней стенке, 4 отверстияEF007246 | Нет |
| Подходит для фронтального монтажаEF007247 | Нет |
| Подходит для фронт монтажа в центреEF007248 | Нет |
| Подходит для монтажа на шинуEF007259 | Нет |
| Подходит для установки в распредел платыEF007262 | Да |
| Подходит для промежуточного монтажаEF007264 | Нет |
Прочие характеристики 12
| С осью-переходникомEF001434 | Нет |
|---|---|
| Взаимоблокирующий - -аяEF006281 | Нет |
| Моторный привод встроенныйEF006697 | Нет |
| Пригоден в кач устр аварийной остановкиEF006959 | Нет |
| Пригоден в качестве главного выключателяEF006981 | Нет |
| Пригоден в кач предохранительного выклEF006985 | Нет |
| Пригоден в качестве сервисного выкл-ляEF006986 | Нет |
| С защитой от ошибочных действийEF007384 | Нет |
| Моторный привод - дополнительноEF007386 | Нет |
| Конструкция прибораEF008240 | Монтаж в распределительном щите |
| Реверсивный переключательEF009408 | Нет |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 3 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 17.7 мм |
|---|---|
| ГлубинаEF000049 | 75.4 мм |
| Глубина корпусаEF001368 | 75.4 мм |
| Ширина корпусаEF001369 | 17.7 мм |
| Высота корпусаEF001370 | 80 мм |
Инженерный подбор
Аналоги, замены и сравнение
Автоматические кандидаты требуют проверки условий эксплуатации, подключения и монтажа.
Комплектация
Аксессуары и сопутствующие товары
Совместимость необходимо сверять по серии, исполнению, схеме подключения и чертежу.
Подтверждённые позиции не указаны
Отсутствие списка не означает несовместимость. Перед подбором обратитесь к специалисту.
