DEKraft

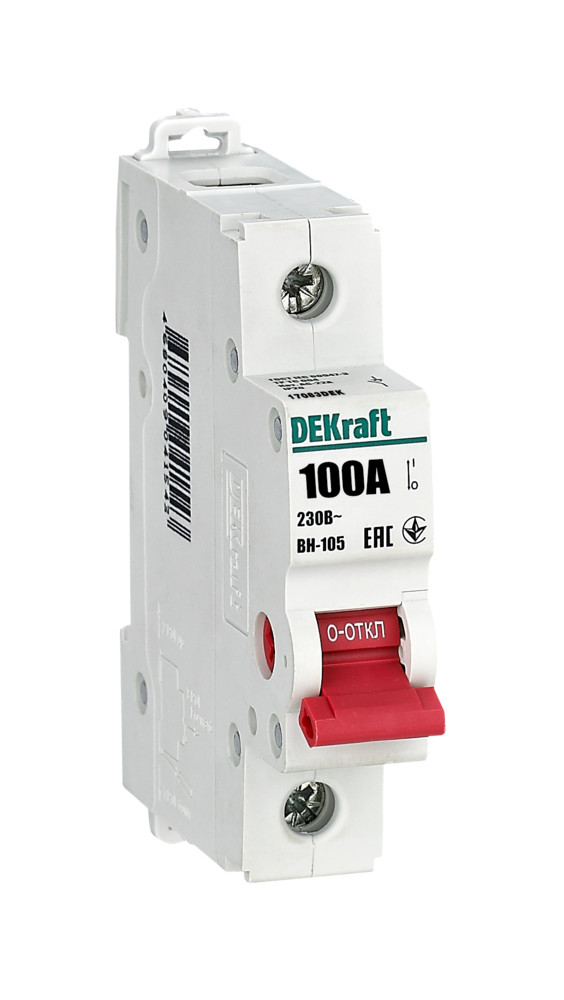

Выключатель-разъединитель 1Р 100А ВН-105
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Описание и назначение
Выключатель-разъединитель серии ВН-105 Dekraft, 1-полюсный; номинальный ток 100 А, установка – на 35мм DIN-рейку, установочное положение - любое, с красной рукояткой управления. Высокие характеристики механической и электрической износостойкости. Категория применения AC-22A. Применяется для ручного включения/отключения сетей напряжением 230 В AC. Специальные мостиковые контакты обеспечивают надежный разрыв цепи; они полностью исключают возможность перекрытия дугой по изоляции.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Степень защиты - IP передняя сторонаEF003118 | IP20 |
|---|
Электрические и световые параметры 11
| Номин напряжение изоляции UiEF001366 | 500 В |
|---|---|
| Номин продолжительный ток IuEF001389 | 100 А |
| Количество полюсовEF001391 | 1 |
| Номин раб напряжениеEF001435 | 230...230 В |
| Условный номин ток короткого замыкания IqEF001444 | 28.1 кА |
| Тип подключения силовой электрич цепиEF006819 | Винтовое соединение |
| Тип элемента управленияEF006976 | Рычажковый (перекидной рычаг) |
| Номин кратковременно выдерживаемый ток IcwEF007050 | 20 кА |
| Цвет управляющего элементаEF007167 | Красный |
| Макс допустимое раб напряжение Ue ACEF007355 | 230 В |
| Напряжение дополнит расцепителяEF007491 | Нет |
Монтаж и подключение 4
| Подходит для напольного монтажаEF007243 | Нет |
|---|---|
| Подходит для монтажа на шинуEF007259 | Нет |
| Подходит для установки в распредел платыEF007262 | Да |
| Подходит для промежуточного монтажаEF007264 | Нет |
Прочие характеристики 10
| Взаимоблокирующий - -аяEF006281 | Нет |
|---|---|
| Моторный привод встроенныйEF006697 | Нет |
| Пригоден в кач устр аварийной остановкиEF006959 | Нет |
| Пригоден в качестве главного выключателяEF006981 | Нет |
| Пригоден в кач предохранительного выклEF006985 | Нет |
| Пригоден в качестве сервисного выкл-ляEF006986 | Нет |
| Моторный привод - дополнительноEF007386 | Нет |
| Конструкция прибораEF008240 | Монтаж в распределительном щите |
| Реверсивный переключательEF009408 | Нет |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 5 лет с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
Размеры и упаковка
Изделие
| Глубина корпусаEF001368 | 75.5 мм |
|---|---|
| Ширина корпусаEF001369 | 18 мм |
| Высота корпусаEF001370 | 92 мм |
