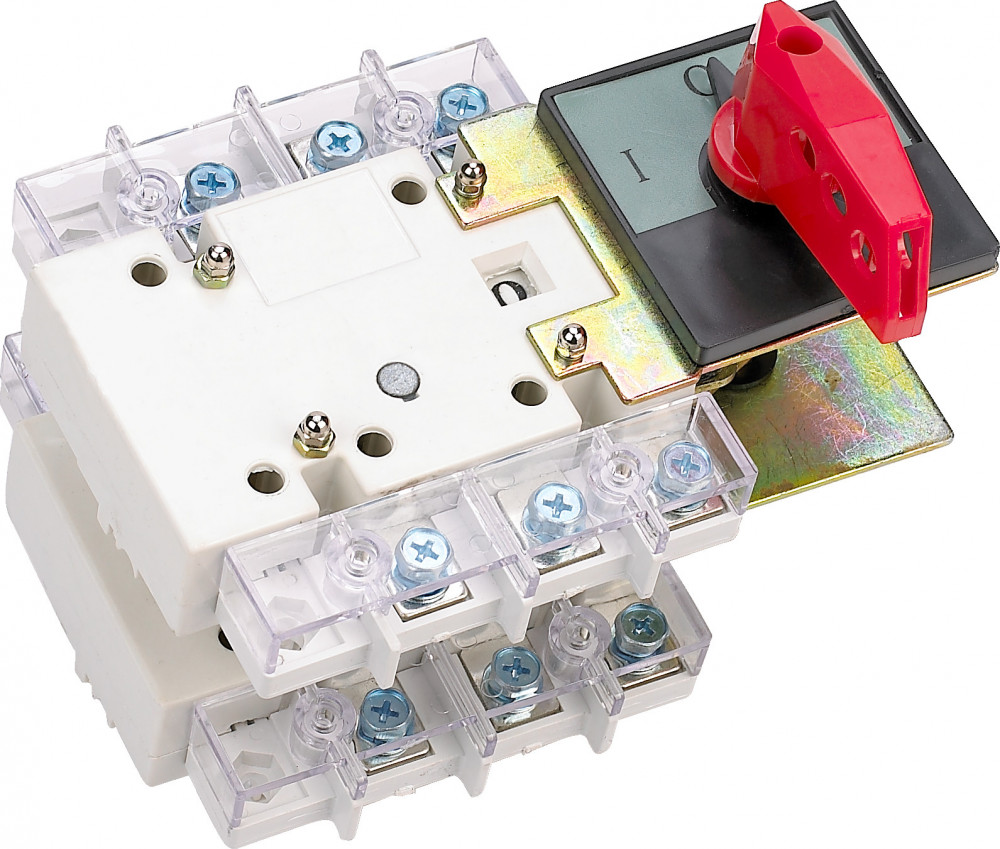

Изображение может отличаться от конкретного исполнения.
DEKraft
Выключатель-разъединитель 100A 4P два напр. тип Т ВР-101 БЕЗ ДК
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Описание и назначение
Выключатель-разъединитель серии ВР-101 DEKraft; 4P; реверсивный, тип Т (Тандем); номинальный ток 100 А; типоразмер 160; ном.напряжение до 690 В, 50 Гц; категория применения - АС-22В (смешанные активные и индуктивные нагрузки). Двойной разрыв контактов обеспечивает надежное гашение дуги и снижает риск повреждений. Подвод питания возможен как сверху, так и снизу аппарата. Медные клеммы обеспечивают высокую электрическую проводимость и удобство подключения проводников.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Степень защиты - IP передняя сторонаEF003118 | IP00 |
|---|
Электрические и световые параметры 8
| Номин напряжение изоляции UiEF001366 | 800 В |
|---|---|
| Номин продолжительный ток IuEF001389 | 100 А |
| Количество полюсовEF001391 | 4 |
| Условный номин ток короткого замыкания IqEF001444 | 2 кА |
| Тип подключения силовой электрич цепиEF006819 | Винтовое соединение |
| Тип элемента управленияEF006976 | Ручка-переключатель |
| Макс допустимое раб напряжение Ue ACEF007355 | 690 В |
| Напряжение дополнит расцепителяEF007491 | Нет |
Монтаж и подключение 3
| Подходит для напольного монтажаEF007243 | Нет |
|---|---|
| Подходит для монтажа на шинуEF007259 | Нет |
| Подходит для установки в распредел платыEF007262 | Да |
Прочие характеристики 9
| Взаимоблокирующий - -аяEF006281 | Да |
|---|---|
| Моторный привод встроенныйEF006697 | Нет |
| Пригоден в кач устр аварийной остановкиEF006959 | Нет |
| Пригоден в качестве главного выключателяEF006981 | Нет |
| Пригоден в кач предохранительного выклEF006985 | Нет |
| Пригоден в качестве сервисного выкл-ляEF006986 | Нет |
| Моторный привод - дополнительноEF007386 | Нет |
| Конструкция прибораEF008240 | Встраив. устройство фиксированной установки (стационарный) |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 3 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
Размеры и упаковка
Изделие
| Глубина корпусаEF001368 | 123 мм |
|---|---|
| Ширина корпусаEF001369 | 123 мм |
| Высота корпусаEF001370 | 173 мм |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.19 × 0.135 × 0.128 м | 1.2 | 0.0032832 | |
| Контейнер | 192 шт. | 1.2 × 0.8 × 1.1 м | 232 | 1.056 | — |
| TRANSPORTING | 12 шт. | 0.435 × 0.405 × 0.285 м | 15.2 | 0.05020987 |
-
Базовая единица
- В упаковке
- 1 шт.
- Габариты
- 0.19 × 0.135 × 0.128 м
- Вес, кг
- 1.2
- Объём, м³
- 0.0032832
- EAN / GTIN
-
Контейнер
- В упаковке
- 192 шт.
- Габариты
- 1.2 × 0.8 × 1.1 м
- Вес, кг
- 232
- Объём, м³
- 1.056
- EAN / GTIN
- —
-
TRANSPORTING
- В упаковке
- 12 шт.
- Габариты
- 0.435 × 0.405 × 0.285 м
- Вес, кг
- 15.2
- Объём, м³
- 0.05020987
- EAN / GTIN
