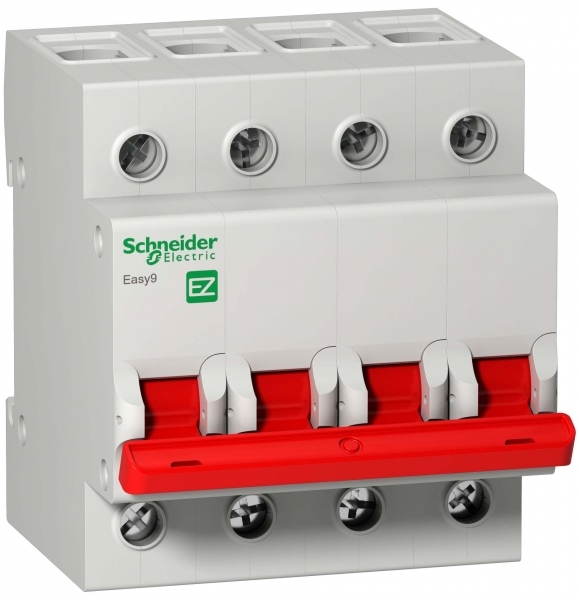

Изображение может отличаться от конкретного исполнения.
Schneider Electric
ВЫКЛ. НАГРУЗКИ EASY9 (мод. рубильник) 4П 100А 400В =S=
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Описание и назначение
Выключатель-разъединитель серии Easy9 Schneider Electric, 4-полюсный, номинальный ток 100 А, с красной рукояткой управления.
- Предназначен для включения и отключения нагрузок в трехфазных сетях напряжением 400 В.
- Категория применения -AC-22A
- Двойной разрыв цепи обеспечивает гарантированное отключение питания и отсутствие сваривания контактов.
- Крепление защёлкиванием на DIN-рейке шириной 35 мм.
- Любое установочное положение.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 6
| Степень защиты - IP передняя сторонаEF003118 | IP20 |
|---|---|
| Механическая износостойкостьданные поставщика | 8500 циклы |
| Рабочая температура окружающей средыданные поставщика | -5-55 °C |
| Степень защиты ipданные поставщика | IP20 в соответствии с МЭК 60529 |
| Температура окружающей среды при храненииданные поставщика | -5-70 °C |
| Электрическая износостойкостьданные поставщика | 1500 циклы |
Электрические и световые параметры 17
| Номин продолжительный ток IuEF001389 | 100 А |
|---|---|
| Количество полюсовEF001391 | 4 |
| Номин раб напряжениеEF001435 | 400...400 В |
| Тип подключения силовой электрич цепиEF006819 | Винтовое соединение |
| Тип элемента управленияEF006976 | Ручка-переключатель |
| Номин кратковременно выдерживаемый ток IcwEF007050 | 1.2 кА |
| Цвет управляющего элементаEF007167 | Прочее |
| Макс допустимое раб напряжение Ue ACEF007355 | 400 В |
| Напряжение дополнит расцепителяEF007491 | Да |
| номинальный кратковременно выдерживаемый токданные поставщика | 1.2 кА в течение 1 с |
| Индикатор наличия напряженияданные поставщика | Индикация ВКЛ/ВЫКЛ |
| номинальное импульсное выдерживаемое напряжениеданные поставщика | 4 кВ |
| номинальное напряжение изоляцииданные поставщика | 500 В Переменный ток 50/60 Гц |
| номинальный рабочий токданные поставщика | 100 А в 400 V 50/60 Гц |
| оминальное рабочее напряжениеданные поставщика | 400 V Переменный ток 50/60 Гц |
| Описание полюсовданные поставщика | 4P |
| Тип управленияданные поставщика | тумблер |
Материалы и конструкция 3
| Исполнение монтажаданные поставщика | защелкивающийся |
|---|---|
| Соответствие требованиям по изоляцииданные поставщика | да |
| Цветданные поставщика | серый |
Монтаж и подключение 8
| Подходит для напольного монтажаEF007243 | Да |
|---|---|
| Подходит для фронтального монтажаEF007247 | Нет |
| Подходит для фронт монтажа в центреEF007248 | Нет |
| Подходит для установки в распредел платыEF007262 | Нет |
| Подходит для промежуточного монтажаEF007264 | Нет |
| Индикатор положения контактаданные поставщика | да |
| Монтажная опораданные поставщика | DIN-рейка |
| Соединения – клеммыданные поставщика | Зажим туннельного типа (Верхняя или нижняя) 1-50 мм² Жесткий Зажим туннельного типа (Верхняя или нижняя) 1-35 мм² Гибкий |
Механические характеристики 1
| Момент затяжкиданные поставщика | 3.5 Н-м |
|---|
Классификация и назначение 4
| Категория примененияданные поставщика | AC-22A |
|---|---|
| Серияданные поставщика | Easy9 Easy9 |
| Стандартыданные поставщика | МЭК 60947-3 |
| Тип продуктаданные поставщика | выключатель |
Прочие характеристики 17
| Взаимоблокирующий - -аяEF006281 | Да |
|---|---|
| Моторный привод встроенныйEF006697 | Да |
| Пригоден в кач устр аварийной остановкиEF006959 | Да |
| Пригоден в качестве главного выключателяEF006981 | Да |
| Пригоден в кач предохранительного выклEF006985 | Да |
| Пригоден в качестве сервисного выкл-ляEF006986 | Да |
| Моторный привод - дополнительноEF007386 | Да |
| Конструкция прибораEF008240 | Встраив. устройство фиксированной установки (стационарный) |
| Реверсивный переключательEF009408 | Да |
| номинальная включающая способность (на кз)данные поставщика | 1.5 кА |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Краткое название устройстваданные поставщика | Easy9 Выключатель |
| Переключатель приложенийданные поставщика | распределение |
| Подготовка к работе в тропических условияхданные поставщика | 2 |
| Сегмент рынкаданные поставщика | рынок жилья малые коммерческие предприятия |
| Сертификатыданные поставщика | CE |
| Шаг 9 ммданные поставщика | 8 |
Размеры и упаковка
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.0855 × 0.0721 × 0.0775 см | 0.365 | 0.00047775 | |
| Контейнер | 576 шт. | 1.2 × 0.8 × 0.5 м | 226 | 0.48 | — |
| Групповая упаковка | 3 шт. | 0.223 × 0.088 × 0.082 м | 1.09 | 0.00160916 | |
| TRANSPORTING | 36 шт. | 0.4 × 0.3 × 0.3 м | 13.14 | 0.036 |
-
Базовая единица
- В упаковке
- 1 шт.
- Габариты
- 0.0855 × 0.0721 × 0.0775 см
- Вес, кг
- 0.365
- Объём, м³
- 0.00047775
- EAN / GTIN
-
Контейнер
- В упаковке
- 576 шт.
- Габариты
- 1.2 × 0.8 × 0.5 м
- Вес, кг
- 226
- Объём, м³
- 0.48
- EAN / GTIN
- —
-
Групповая упаковка
- В упаковке
- 3 шт.
- Габариты
- 0.223 × 0.088 × 0.082 м
- Вес, кг
- 1.09
- Объём, м³
- 0.00160916
- EAN / GTIN
-
TRANSPORTING
- В упаковке
- 36 шт.
- Габариты
- 0.4 × 0.3 × 0.3 м
- Вес, кг
- 13.14
- Объём, м³
- 0.036
- EAN / GTIN
