Schneider Electric

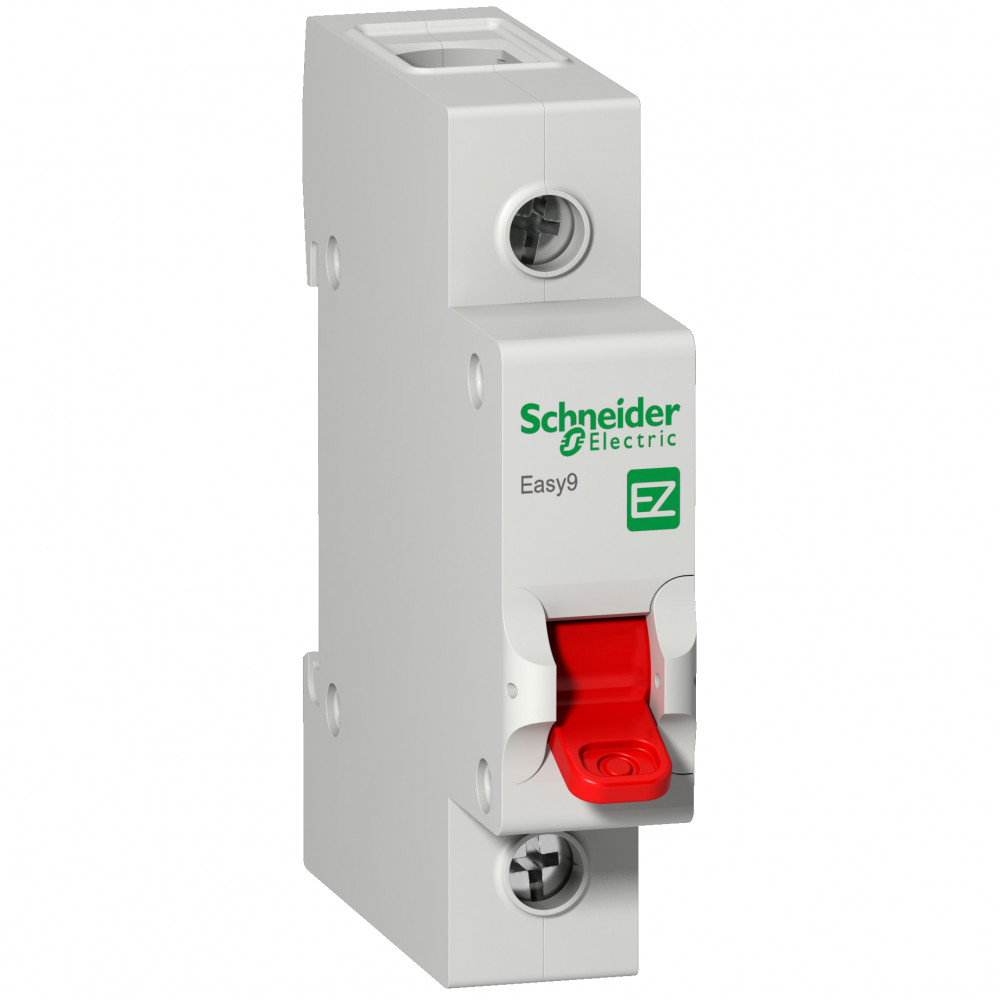

ВЫКЛ. НАГРУЗКИ EASY9 (мод. рубильник) 1П 40А 230В =S=
ИсточникКаталог Systeme Electric
КлассификацияEC000216
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин продолжительный ток Iu40 А
Номин раб напряжение230...230 В
Номин кратковременно выдерживаемый ток Icw0.48 кА
Макс допустимое раб напряжение Ue AC230 В
Степень защиты - IP передняя сторонаIP20
Тип подключения силовой электрич цепиПодключение на шину
Тип элемента управленияРучка-переключатель
Конструкция прибораВстраив. устройство фиксированной установки (стационарный)
Описание и назначение
Выключатель-разъединитель серии Easy9 Schneider Electric, 1-полюсный, номинальный ток 40 А, с красной рукояткой управления.
- Предназначен для включения и отключения нагрузок в однофазных сетях напряжением до 230 В.
- Категория применения -AC-22A
- Двойной разрыв цепи обеспечивает гарантированное отключение питания и отсутствие сваривания контактов.
- Крепление защёлкиванием на DIN-рейке шириной 35 мм.
- Любое установочное положение.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 6
| Степень защиты - IP передняя сторонаEF003118 | IP20 |
|---|---|
| Механическая износостойкостьданные поставщика | 8500 циклы |
| Рабочая температура окружающей средыданные поставщика | -5-55 °C |
| Степень защиты ipданные поставщика | IP20 в соответствии с МЭК 60529 |
| Температура окружающей среды при храненииданные поставщика | -5-70 °C |
| Электрическая износостойкостьданные поставщика | 1500 циклы |
Электрические и световые параметры 17
| Номин продолжительный ток IuEF001389 | 40 А |
|---|---|
| Количество полюсовEF001391 | 1 |
| Номин раб напряжениеEF001435 | 230...230 В |
| Тип подключения силовой электрич цепиEF006819 | Подключение на шину |
| Тип элемента управленияEF006976 | Ручка-переключатель |
| Номин кратковременно выдерживаемый ток IcwEF007050 | 0.48 кА |
| Цвет управляющего элементаEF007167 | Прочее |
| Макс допустимое раб напряжение Ue ACEF007355 | 230 В |
| Напряжение дополнит расцепителяEF007491 | Да |
| номинальный кратковременно выдерживаемый токданные поставщика | 0.48 кА в течение 1 с |
| Индикатор наличия напряженияданные поставщика | Индикация ВКЛ/ВЫКЛ |
| номинальное импульсное выдерживаемое напряжениеданные поставщика | 4 кВ |
| номинальное напряжение изоляцииданные поставщика | 500 В Переменный ток 50/60 Гц |
| номинальный рабочий токданные поставщика | 40 А в 230 В 50/60 Гц |
| оминальное рабочее напряжениеданные поставщика | 230 В Переменный ток 50/60 Гц |
| Описание полюсовданные поставщика | 1P |
| Тип управленияданные поставщика | тумблер |
Материалы и конструкция 3
| Исполнение монтажаданные поставщика | защелкивающийся |
|---|---|
| Соответствие требованиям по изоляцииданные поставщика | да |
| Цветданные поставщика | серый |
Монтаж и подключение 8
| Подходит для напольного монтажаEF007243 | Да |
|---|---|
| Подходит для фронтального монтажаEF007247 | Нет |
| Подходит для фронт монтажа в центреEF007248 | Нет |
| Подходит для установки в распредел платыEF007262 | Нет |
| Подходит для промежуточного монтажаEF007264 | Нет |
| Индикатор положения контактаданные поставщика | да |
| Монтажная опораданные поставщика | DIN-рейка |
| Соединения – клеммыданные поставщика | Зажим туннельного типа (Верхняя или нижняя) 1-35 мм² Жесткий Зажим туннельного типа (Верхняя или нижняя) 1-25 мм² Гибкий |
Механические характеристики 1
| Момент затяжкиданные поставщика | 3.5 Н-м |
|---|
Классификация и назначение 4
| Категория примененияданные поставщика | AC-22A |
|---|---|
| Серияданные поставщика | Easy9 Easy9 |
| Стандартыданные поставщика | МЭК 60947-3 |
| Тип продуктаданные поставщика | выключатель |
Прочие характеристики 18
| Количество переключателейEF005586 | 1 |
|---|---|
| Взаимоблокирующий - -аяEF006281 | Да |
| Моторный привод встроенныйEF006697 | Да |
| Пригоден в кач устр аварийной остановкиEF006959 | Да |
| Пригоден в качестве главного выключателяEF006981 | Да |
| Пригоден в кач предохранительного выклEF006985 | Да |
| Пригоден в качестве сервисного выкл-ляEF006986 | Да |
| Моторный привод - дополнительноEF007386 | Да |
| Конструкция прибораEF008240 | Встраив. устройство фиксированной установки (стационарный) |
| Реверсивный переключательEF009408 | Да |
| номинальная включающая способность (на кз)данные поставщика | 0.6 кА |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Краткое название устройстваданные поставщика | Easy9 Выключатель |
| Переключатель приложенийданные поставщика | распределение |
| Подготовка к работе в тропических условияхданные поставщика | 2 |
| Сегмент рынкаданные поставщика | малые коммерческие предприятия рынок жилья |
| Сертификатыданные поставщика | CE |
| Шаг 9 ммданные поставщика | 2 |
Размеры и упаковка
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.0856 × 0.018 × 0.0761 см | 0.092 | 0.00011725 | |
| Групповая упаковка | 12 шт. | 0.225 × 0.09 × 0.085 м | 1.16 | 0.00172125 | |
| TRANSPORTING | 144 шт. | 0.4 × 0.3 × 0.3 м | 14.407 | 0.036 |
-
Базовая единица
- В упаковке
- 1 шт.
- Габариты
- 0.0856 × 0.018 × 0.0761 см
- Вес, кг
- 0.092
- Объём, м³
- 0.00011725
- EAN / GTIN
-
Групповая упаковка
- В упаковке
- 12 шт.
- Габариты
- 0.225 × 0.09 × 0.085 м
- Вес, кг
- 1.16
- Объём, м³
- 0.00172125
- EAN / GTIN
-
TRANSPORTING
- В упаковке
- 144 шт.
- Габариты
- 0.4 × 0.3 × 0.3 м
- Вес, кг
- 14.407
- Объём, м³
- 0.036
- EAN / GTIN
