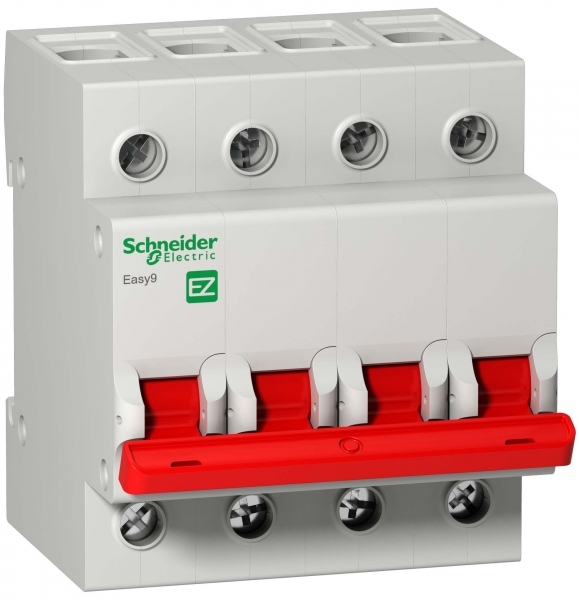

ВЫКЛ. НАГРУЗКИ EASY9 4П 63А 400В

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 6

Степень защиты - IP передняя сторонаEF003118	IP20
Механическая износостойкостьданные поставщика	8500 циклы
Рабочая температура окружающей средыданные поставщика	-5-55 °C
Степень защиты ipданные поставщика	IP20 в соответствии с МЭК 60529
Температура окружающей среды при храненииданные поставщика	-5-70 °C
Электрическая износостойкостьданные поставщика	1500 циклы

Электрические и световые параметры 18

Номин продолжительный ток IuEF001389	63 А
Количество полюсовEF001391	4
Номин раб напряжениеEF001435	400...400 В
Условный номин ток короткого замыкания IqEF001444	5 кА
Тип подключения силовой электрич цепиEF006819	Винтовое соединение
Тип элемента управленияEF006976	Ручка-переключатель
Номин кратковременно выдерживаемый ток IcwEF007050	0.756 кА
Цвет управляющего элементаEF007167	Прочее
Макс допустимое раб напряжение Ue ACEF007355	400 В
Напряжение дополнит расцепителяEF007491	Да
номинальный кратковременно выдерживаемый токданные поставщика	0.756 кА в течение 1 с
Индикатор наличия напряженияданные поставщика	Индикация ВКЛ/ВЫКЛ
номинальное импульсное выдерживаемое напряжениеданные поставщика	4 кВ
номинальное напряжение изоляцииданные поставщика	500 В Переменный ток 50/60 Гц
номинальный рабочий токданные поставщика	63 А в 400 V 50/60 Гц
оминальное рабочее напряжениеданные поставщика	400 V Переменный ток 50/60 Гц
Описание полюсовданные поставщика	4P
Тип управленияданные поставщика	тумблер

Материалы и конструкция 3

Исполнение монтажаданные поставщика	защелкивающийся
Соответствие требованиям по изоляцииданные поставщика	да
Цветданные поставщика	серый

Монтаж и подключение 8

Подходит для напольного монтажаEF007243	Да
Подходит для фронтального монтажаEF007247	Да
Подходит для фронт монтажа в центреEF007248	Нет
Подходит для установки в распредел платыEF007262	Нет
Подходит для промежуточного монтажаEF007264	Нет
Индикатор положения контактаданные поставщика	да
Монтажная опораданные поставщика	DIN-рейка
Соединения – клеммыданные поставщика	Зажим туннельного типа (Верхняя или нижняя) 1-35 мм² Жесткий Зажим туннельного типа (Верхняя или нижняя) 1-25 мм² Гибкий

Механические характеристики 1

Момент затяжкиданные поставщика	3.5 Н-м

Классификация и назначение 4

Категория примененияданные поставщика	AC-22A
Серияданные поставщика	Easy9 Easy9
Стандартыданные поставщика	МЭК 60947-3
Тип продуктаданные поставщика	выключатель

Прочие характеристики 18

Количество переключателейEF005586	4
Взаимоблокирующий - -аяEF006281	Нет
Моторный привод встроенныйEF006697	Да
Пригоден в кач устр аварийной остановкиEF006959	Да
Пригоден в качестве главного выключателяEF006981	Да
Пригоден в кач предохранительного выклEF006985	Да
Пригоден в качестве сервисного выкл-ляEF006986	Да
Моторный привод - дополнительноEF007386	Да
Конструкция прибораEF008240	Встраив. устройство фиксированной установки (стационарный)
Реверсивный переключательEF009408	Да
номинальная включающая способность (на кз)данные поставщика	0.945 кА
Гарантияданные поставщика	Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Краткое название устройстваданные поставщика	Easy9 Выключатель
Переключатель приложенийданные поставщика	распределение
Подготовка к работе в тропических условияхданные поставщика	2
Сегмент рынкаданные поставщика	рынок жилья малые коммерческие предприятия
Сертификатыданные поставщика	CE
Шаг 9 ммданные поставщика	8
