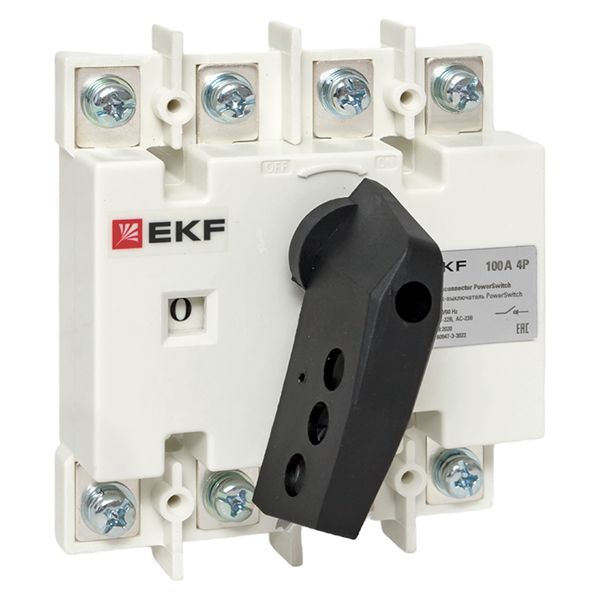

Рубильник-выключатель 100A 4P c рукояткой управления для прямой установки PowerSwitch EKF

Изображение может отличаться от конкретного исполнения.

EKF

Рубильник-выключатель 100A 4P c рукояткой управления для прямой установки PowerSwitch EKF

Артикул: psds-100-4 ETIM-класс: EC000216 EAN: 4690216494265 EAN: 14690216494262 Обновлено: 06.03.2026
ИсточникКаталог EKF
КлассификацияEC000216
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Номин продолжительный ток Iu100 А
Номин раб напряжение400...690 В
Условный номин ток короткого замыкания Iq2,84 кА
Номин кратковременно выдерживаемый ток Icw2 кА
Макс допустимое раб напряжение Ue AC660 В
Степень защиты - IP передняя сторонаIP00
Тип подключения силовой электрич цепиБолтовое соединение
Тип элемента управленияКнопка/ручка поворотная

Описание и назначение

Рубильники-выключатели PowerSwitch 160 А – 3150 А EKF предназначены для работы в трёхфазных сетях переменного тока частотой 50 Гц с номинальным напряжением до 660 В в устройствах распределения электрической энергии для неавтоматических нечастых операций включения и отключения токов нагрузки в номинальном режиме. Механизм рубильника обеспечивает мгновенное (13,8 м/ с) размыкание контактов независимо от скорости перемещения рукоятки. Оболочка, изготовленная из ненасыщенной полиэфирной смолы, армированной стекловолокном, обладает превосходными характеристиками огнестойкости, диэлектрическими характеристиками, устойчивостью к углекислому газу, и ударопрочностью. Обеспечивает безопасную эксплуатацию изделия при применении по
назначению. Рубильники-выключатели обеспечивают двойное размыкание на полюс. Все контактные материалы представляют собой медный сплав, покрытый серебром, и обладают двумя разделительными контактными поверхностями. Большой зазор изоляции. Рубильники-выключатели имеют возможность фиксации ручки во избежание ошибочного включения.

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 2

Степень защиты - IP передняя сторонаEF003118 IP00
Степень защиты (NEMA)EF011959 4

Электрические и световые параметры 10

Номин продолжительный ток IuEF001389 100 А
Количество полюсовEF001391 4
Номин раб напряжениеEF001435 400...690 В
Условный номин ток короткого замыкания IqEF001444 2,84 кА
Тип подключения силовой электрич цепиEF006819 Болтовое соединение
Тип элемента управленияEF006976 Кнопка/ручка поворотная
Номин кратковременно выдерживаемый ток IcwEF007050 2 кА
Цвет управляющего элементаEF007167 Прочее
Макс допустимое раб напряжение Ue ACEF007355 660 В
Количество направленийданные поставщика 1

Монтаж и подключение 3

Подходит для напольного монтажаEF007243 Нет
Подходит для установки в распредел платыEF007262 Да
Подходит для промежуточного монтажаEF007264 Да

Классификация и назначение 3

Серияданные поставщика EKF
Серия продукцииданные поставщика PowerSwitch
Тип изделия/компонентаданные поставщика Выключатель-разъединитель нагрузки

Прочие характеристики 10

Кол-во вспомогат норм разомкнутых-НО контEF001376 0
Кол-во вспомогат норм замкнутых-НЗ контEF001377 0
Взаимоблокирующий - -аяEF006281 Да
Моторный привод встроенныйEF006697 Нет
Пригоден в кач устр аварийной остановкиEF006959 Да
Пригоден в качестве главного выключателяEF006981 Да
Пригоден в кач предохранительного выклEF006985 Нет
Пригоден в качестве сервисного выкл-ляEF006986 Да
Моторный привод - дополнительноEF007386 Нет
Конструкция прибораEF008240 Монтаж в распределительном щите

Размеры и упаковка

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

УровеньВ упаковкеГабаритыВес, кгОбъём, м³EAN / GTIN
Базовая единица шт 1 шт. 0.111 × 0.128 × 0.089 м 1.3 0.00126451 4690216494265
Групповая упаковка шт 1 шт. 0.111 × 0.128 × 0.089 м 1.3 0.00126451 4690216494265
Транспортная упаковка упак. (24 шт) 24 шт. 0.48 × 0.265 × 0.275 м 32 0.03498 14690216494262

  • Базовая единица шт

    В упаковке
    1 шт.
    Габариты
    0.111 × 0.128 × 0.089 м
    Вес, кг
    1.3
    Объём, м³
    0.00126451
    EAN / GTIN
    4690216494265

  • Групповая упаковка шт

    В упаковке
    1 шт.
    Габариты
    0.111 × 0.128 × 0.089 м
    Вес, кг
    1.3
    Объём, м³
    0.00126451
    EAN / GTIN
    4690216494265

  • Транспортная упаковка упак. (24 шт)

    В упаковке
    24 шт.
    Габариты
    0.48 × 0.265 × 0.275 м
    Вес, кг
    32
    Объём, м³
    0.03498
    EAN / GTIN
    14690216494262
