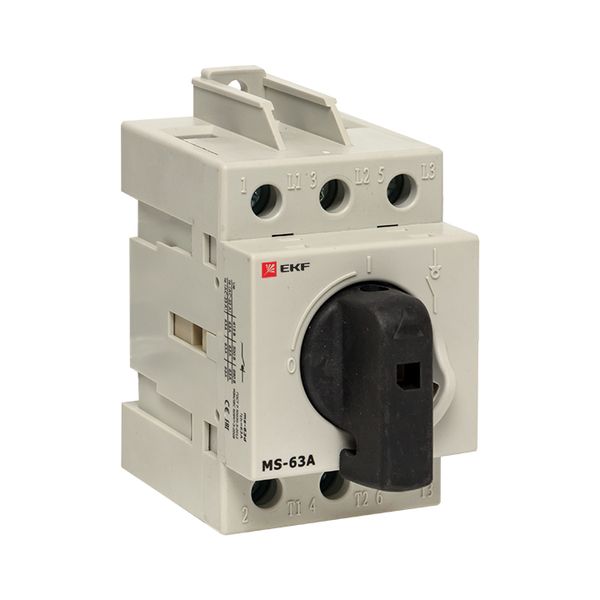

Рубильник модульный MS-63A 3P на DIN-рейку EKF

Изображение может отличаться от конкретного исполнения.

EKF

Рубильник модульный MS-63A 3P на DIN-рейку EKF

Артикул: ms-63d ETIM-класс: EC000216 EAN: 4690216094588 EAN: 24690216094582 Обновлено: 15.07.2026
ИсточникКаталог EKF
КлассификацияEC000216
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Номин продолжительный ток Iu63 А
Номин раб напряжение400...690 В
Условный номин ток короткого замыкания Iq6 кА
Номин мощность в раб режиме при AC-23 400 В71,8 кВт
Номин кратковременно выдерживаемый ток Icw1 кА
Макс допустимое раб напряжение Ue AC400 В
Степень защиты - IP передняя сторонаIP20
Тип подключения силовой электрич цепиВинтовое соединение

Описание и назначение

Модульные рубильники MS предназначены для ручного включения и отключения низковольтных электрических цепей переменного тока, частотой 50 Гц. Предназначены для применения в вводно-распределительных устройствах жилых и общественных зданий, в пунктах управления отдельными нагрузками. Могут применяться для включения и отключения цепей под нагрузкой. Модульные рубильники соответствуют ГОСТ IEC 60947-3-2016.

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 2

Степень защиты - IP передняя сторонаEF003118 IP20
Степень защиты (NEMA)EF011959 4

Электрические и световые параметры 9

Номин продолжительный ток IuEF001389 63 А
Количество полюсовEF001391 3
Номин раб напряжениеEF001435 400...690 В
Условный номин ток короткого замыкания IqEF001444 6 кА
Тип подключения силовой электрич цепиEF006819 Винтовое соединение
Номин мощность в раб режиме при AC-23 400 ВEF007027 71,8 кВт
Номин кратковременно выдерживаемый ток IcwEF007050 1 кА
Цвет управляющего элементаEF007167 Черный
Макс допустимое раб напряжение Ue ACEF007355 400 В

Монтаж и подключение 4

Кол-во вспомогат переключающих контактовEF003531 0
Подходит для напольного монтажаEF007243 Нет
Подходит для установки в распредел платыEF007262 Да
Подходит для промежуточного монтажаEF007264 Да

Классификация и назначение 2

Серия продукцииданные поставщика MS
Тип изделия/компонентаданные поставщика Выключатель-разъединитель нагрузки

Прочие характеристики 11

Кол-во вспомогат норм разомкнутых-НО контEF001376 0
Кол-во вспомогат норм замкнутых-НЗ контEF001377 0
Количество переключателейEF005586 1
Взаимоблокирующий - -аяEF006281 Нет
Моторный привод встроенныйEF006697 Нет
Пригоден в кач устр аварийной остановкиEF006959 Да
Пригоден в качестве главного выключателяEF006981 Да
Пригоден в кач предохранительного выклEF006985 Нет
Пригоден в качестве сервисного выкл-ляEF006986 Да
Моторный привод - дополнительноEF007386 Нет
Конструкция прибораEF008240 Монтаж в распределительном щите

Размеры и упаковка

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

УровеньВ упаковкеГабаритыВес, кгОбъём, м³EAN / GTIN
Базовая единица шт 1 шт. 0.103 × 0.066 × 0.086 м 0.297 0.000585 4690216094588
Групповая упаковка шт 1 шт. 0.103 × 0.066 × 0.086 м 0.297 0.000585 4690216094588
Транспортная упаковка упак. (40 шт) 40 шт. 0.422 × 0.309 × 0.192 м 12.036 0.025036 24690216094582

  • Базовая единица шт

    В упаковке
    1 шт.
    Габариты
    0.103 × 0.066 × 0.086 м
    Вес, кг
    0.297
    Объём, м³
    0.000585
    EAN / GTIN
    4690216094588

  • Групповая упаковка шт

    В упаковке
    1 шт.
    Габариты
    0.103 × 0.066 × 0.086 м
    Вес, кг
    0.297
    Объём, м³
    0.000585
    EAN / GTIN
    4690216094588

  • Транспортная упаковка упак. (40 шт)

    В упаковке
    40 шт.
    Габариты
    0.422 × 0.309 × 0.192 м
    Вес, кг
    12.036
    Объём, м³
    0.025036
    EAN / GTIN
    24690216094582
