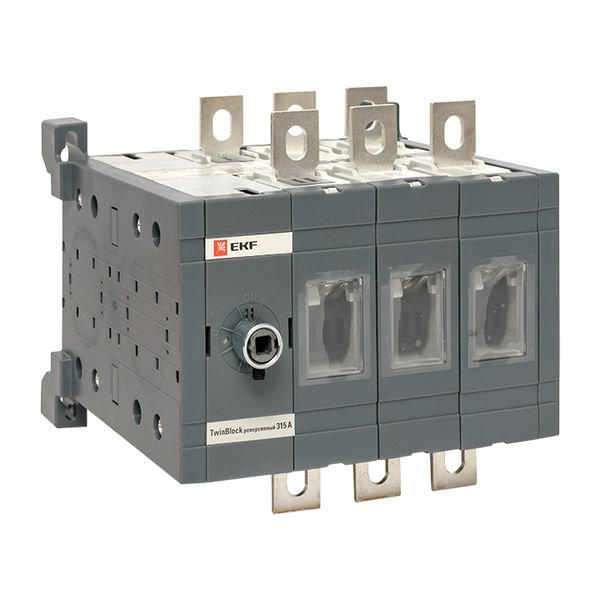

Рубильник 315A 3P реверсивный без рукоятки управления TwinBlock EKF

Изображение может отличаться от конкретного исполнения.

EKF

Рубильник 315A 3P реверсивный без рукоятки управления TwinBlock EKF

Артикул: tb-s-315-3p-rev ETIM-класс: EC000216 EAN: 4690216174426 EAN: 14690216174423 Обновлено: 11.04.2026
ИсточникКаталог EKF
КлассификацияEC000216
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Номин продолжительный ток Iu315 А
Номин раб напряжение400...690 В
Условный номин ток короткого замыкания Iq61,5 кА
Номин мощность в раб режиме при AC-23 400 В156 кВт
Номин кратковременно выдерживаемый ток Icw15 кА
Макс допустимое раб напряжение Ue AC1 000 В
Степень защиты - IP передняя сторонаIP00
Тип подключения силовой электрич цепиБолтовое соединение

Описание и назначение

Рубильники серии TwinBlock предназначены для пропускания номинальных токов, включения и отключения электрических цепей номинальным напряжением до 690 В переменного тока частотой 50 и 60 Гц в устройствах распределения электрической энергии. Выключатели-разъединители серии TwinBlock (модели 40-800 А) имеют возможность подключения дополнительного четвертого полюса. Реверсивные рубильники серии TwinBlock предназначены для переключения нагрузки на резервную линию с разрывом питания (индикация положений на рубильнике I-0-II). Электрические характеристики реверсивных рубильников серии TwinBlock позволяют выполнять переключение под нагрузкой между двумя источниками питания, даже при токах с высокой индуктивной составляющей и пусковых токах двигателей.

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 2

Степень защиты - IP передняя сторонаEF003118 IP00
Степень защиты (NEMA)EF011959 4

Электрические и световые параметры 9

Номин продолжительный ток IuEF001389 315 А
Количество полюсовEF001391 3
Номин раб напряжениеEF001435 400...690 В
Условный номин ток короткого замыкания IqEF001444 61,5 кА
Тип подключения силовой электрич цепиEF006819 Болтовое соединение
Номин мощность в раб режиме при AC-23 400 ВEF007027 156 кВт
Номин кратковременно выдерживаемый ток IcwEF007050 15 кА
Цвет управляющего элементаEF007167 Прочее
Макс допустимое раб напряжение Ue ACEF007355 1 000 В

Монтаж и подключение 4

Кол-во вспомогат переключающих контактовEF003531 0
Подходит для напольного монтажаEF007243 Нет
Подходит для установки в распредел платыEF007262 Да
Подходит для промежуточного монтажаEF007264 Да

Классификация и назначение 3

Серияданные поставщика EKF
Серия продукцииданные поставщика TwinBlock
Тип изделия/компонентаданные поставщика Выключатель-разъединитель нагрузки

Прочие характеристики 12

Кол-во вспомогат норм разомкнутых-НО контEF001376 0
Кол-во вспомогат норм замкнутых-НЗ контEF001377 0
Количество переключателейEF005586 1
Взаимоблокирующий - -аяEF006281 Да
Моторный привод встроенныйEF006697 Нет
Пригоден в кач устр аварийной остановкиEF006959 Да
Пригоден в качестве главного выключателяEF006981 Да
Пригоден в кач предохранительного выклEF006985 Нет
Пригоден в качестве сервисного выкл-ляEF006986 Да
Моторный привод - дополнительноEF007386 Нет
Конструкция прибораEF008240 Монтаж в распределительном щите
Реверсивный переключательEF009408 Да

Размеры и упаковка

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

УровеньВ упаковкеГабаритыВес, кгОбъём, м³EAN / GTIN
Базовая единица шт 1 шт. 0.267 × 0.238 × 0.257 м 5.898 0.016331 4690216174426
Групповая упаковка шт 1 шт. 0.267 × 0.238 × 0.257 м 5.898 0.016331 4690216174426
Транспортная упаковка упак. (2 шт) 2 шт. 0.49 × 0.286 × 0.282 м 12.52 0.039519 14690216174423

  • Базовая единица шт

    В упаковке
    1 шт.
    Габариты
    0.267 × 0.238 × 0.257 м
    Вес, кг
    5.898
    Объём, м³
    0.016331
    EAN / GTIN
    4690216174426

  • Групповая упаковка шт

    В упаковке
    1 шт.
    Габариты
    0.267 × 0.238 × 0.257 м
    Вес, кг
    5.898
    Объём, м³
    0.016331
    EAN / GTIN
    4690216174426

  • Транспортная упаковка упак. (2 шт)

    В упаковке
    2 шт.
    Габариты
    0.49 × 0.286 × 0.282 м
    Вес, кг
    12.52
    Объём, м³
    0.039519
    EAN / GTIN
    14690216174423
