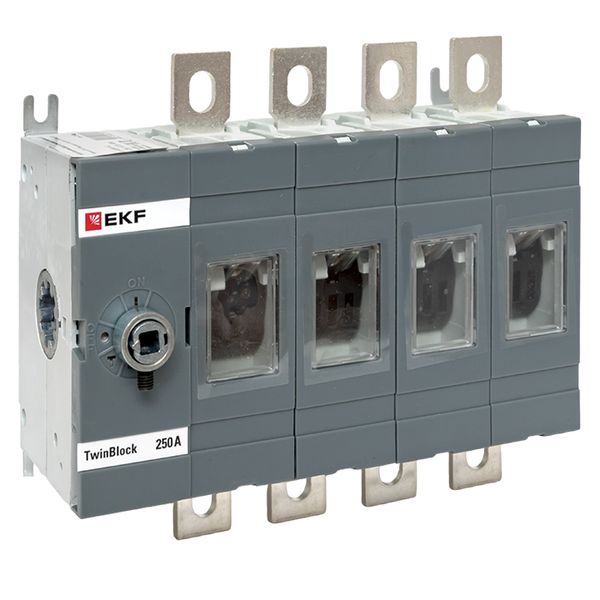

Рубильник 250A 4P без рукоятки управления TwinBlock EKF

Изображение может отличаться от конкретного исполнения.

EKF

Рубильник 250A 4P без рукоятки управления TwinBlock EKF

Артикул: tb-s-250-4p ETIM-класс: EC000216 EAN: 4690216494173 EAN: 14690216494170 Обновлено: 20.06.2026
ИсточникКаталог EKF
КлассификацияEC000216
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Номин продолжительный ток Iu250 А
Номин раб напряжение400...690 В
Условный номин ток короткого замыкания Iq40,5 кА
Макс допустимое раб напряжение Ue AC690 В
Степень защиты - IP передняя сторонаIP20
Тип подключения силовой электрич цепиБолтовое соединение
Тип элемента управленияКнопка/ручка поворотная
Конструкция прибораМонтаж в распределительном щите

Описание и назначение

Рубильники серии TwinBlock предназначены для пропускания номинальных токов, включения и отключения электрических цепей номинальным напряжением до 690 В переменного тока частотой 50 и 60 Гц в устройствах распределения электрической энергии. Выключатели-разъединители серии TwinBlock (модели 40-800 А) имеют возможность подключения дополнительного четвертого полюса.

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 2

Степень защиты - IP передняя сторонаEF003118 IP20
Степень защиты (NEMA)EF011959 4

Электрические и световые параметры 8

Номин продолжительный ток IuEF001389 250 А
Количество полюсовEF001391 4
Номин раб напряжениеEF001435 400...690 В
Условный номин ток короткого замыкания IqEF001444 40,5 кА
Тип подключения силовой электрич цепиEF006819 Болтовое соединение
Тип элемента управленияEF006976 Кнопка/ручка поворотная
Цвет управляющего элементаEF007167 Прочее
Макс допустимое раб напряжение Ue ACEF007355 690 В

Монтаж и подключение 3

Подходит для напольного монтажаEF007243 Нет
Подходит для установки в распредел платыEF007262 Да
Подходит для промежуточного монтажаEF007264 Да

Классификация и назначение 3

Серияданные поставщика EKF
Серия продукцииданные поставщика TwinBlock
Тип изделия/компонентаданные поставщика Выключатель-разъединитель нагрузки

Прочие характеристики 8

Кол-во вспомогат норм разомкнутых-НО контEF001376 0
Кол-во вспомогат норм замкнутых-НЗ контEF001377 0
Пригоден в кач устр аварийной остановкиEF006959 Да
Пригоден в качестве главного выключателяEF006981 Да
Пригоден в кач предохранительного выклEF006985 Нет
Пригоден в качестве сервисного выкл-ляEF006986 Да
Моторный привод - дополнительноEF007386 Нет
Конструкция прибораEF008240 Монтаж в распределительном щите

Размеры и упаковка

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

УровеньВ упаковкеГабаритыВес, кгОбъём, м³EAN / GTIN
Базовая единица шт 1 шт. 0.162 × 0.217 × 0.088 м 1.768 0.003094 4690216494173
Групповая упаковка шт 1 шт. 0.162 × 0.217 × 0.088 м 1.768 0.003094 4690216494173
Транспортная упаковка упак. (8 шт) 8 шт. 0.451 × 0.211 × 0.342 м 14.791 0.032545 14690216494170

  • Базовая единица шт

    В упаковке
    1 шт.
    Габариты
    0.162 × 0.217 × 0.088 м
    Вес, кг
    1.768
    Объём, м³
    0.003094
    EAN / GTIN
    4690216494173

  • Групповая упаковка шт

    В упаковке
    1 шт.
    Габариты
    0.162 × 0.217 × 0.088 м
    Вес, кг
    1.768
    Объём, м³
    0.003094
    EAN / GTIN
    4690216494173

  • Транспортная упаковка упак. (8 шт)

    В упаковке
    8 шт.
    Габариты
    0.451 × 0.211 × 0.342 м
    Вес, кг
    14.791
    Объём, м³
    0.032545
    EAN / GTIN
    14690216494170
