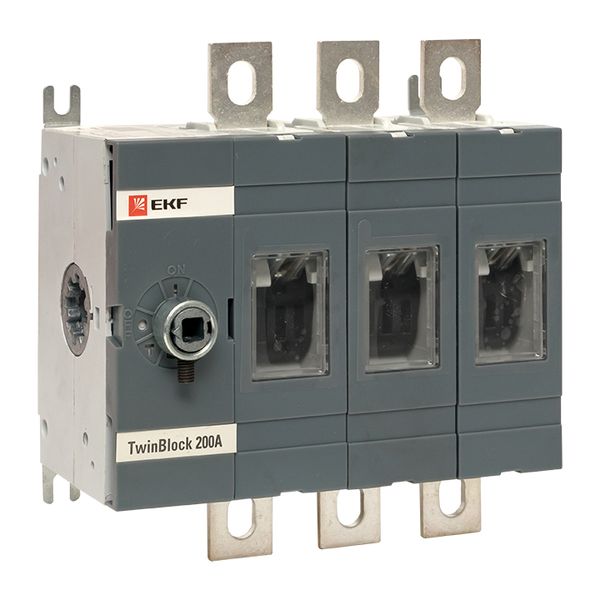

Рубильник 200A 3P без рукоятки управления TwinBlock EKF
ИсточникКаталог EKF
КлассификацияEC000216
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин продолжительный ток Iu200 А
Номин раб напряжение400...690 В
Условный номин ток короткого замыкания Iq40,5 кА
Номин мощность в раб режиме при AC-23 400 В99 кВт
Номин кратковременно выдерживаемый ток Icw8 кА
Макс допустимое раб напряжение Ue AC1 000 В
Степень защиты - IP передняя сторонаIP00
Тип подключения силовой электрич цепиБолтовое соединение
Описание и назначение
Рубильники серии TwinBlock предназначены для пропускания номинальных токов, включения и отключения электрических цепей номинальным напряжением до 690 В переменного тока частотой 50 и 60 Гц в устройствах распределения электрической энергии. Выключатели-разъединители серии TwinBlock (модели 40-800 А) имеют возможность подключения дополнительного четвертого полюса.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 2
| Степень защиты - IP передняя сторонаEF003118 | IP00 |
|---|---|
| Степень защиты (NEMA)EF011959 | 4 |
Электрические и световые параметры 9
| Номин продолжительный ток IuEF001389 | 200 А |
|---|---|
| Количество полюсовEF001391 | 3 |
| Номин раб напряжениеEF001435 | 400...690 В |
| Условный номин ток короткого замыкания IqEF001444 | 40,5 кА |
| Тип подключения силовой электрич цепиEF006819 | Болтовое соединение |
| Номин мощность в раб режиме при AC-23 400 ВEF007027 | 99 кВт |
| Номин кратковременно выдерживаемый ток IcwEF007050 | 8 кА |
| Цвет управляющего элементаEF007167 | Черный |
| Макс допустимое раб напряжение Ue ACEF007355 | 1 000 В |
Монтаж и подключение 4
| Кол-во вспомогат переключающих контактовEF003531 | 0 |
|---|---|
| Подходит для напольного монтажаEF007243 | Нет |
| Подходит для установки в распредел платыEF007262 | Да |
| Подходит для промежуточного монтажаEF007264 | Да |
Классификация и назначение 3
| Серияданные поставщика | EKF |
|---|---|
| Серия продукцииданные поставщика | TwinBlock |
| Тип изделия/компонентаданные поставщика | Выключатель-разъединитель нагрузки |
Прочие характеристики 11
| Кол-во вспомогат норм разомкнутых-НО контEF001376 | 0 |
|---|---|
| Кол-во вспомогат норм замкнутых-НЗ контEF001377 | 0 |
| Количество переключателейEF005586 | 1 |
| Взаимоблокирующий - -аяEF006281 | Нет |
| Моторный привод встроенныйEF006697 | Нет |
| Пригоден в кач устр аварийной остановкиEF006959 | Да |
| Пригоден в качестве главного выключателяEF006981 | Да |
| Пригоден в кач предохранительного выклEF006985 | Нет |
| Пригоден в качестве сервисного выкл-ляEF006986 | Да |
| Моторный привод - дополнительноEF007386 | Нет |
| Конструкция прибораEF008240 | Монтаж в распределительном щите |
Размеры и упаковка
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 1 шт. | 0.218 × 0.158 × 0.088 м | 1.41 | 0.003031 | |
| Групповая упаковка шт | 1 шт. | 0.218 × 0.158 × 0.088 м | 1.41 | 0.003031 | |
| Транспортная упаковка упак. (8 шт) | 8 шт. | 0.451 × 0.342 × 0.207 м | 12.016 | 0.031928 |
-
Базовая единица шт
- В упаковке
- 1 шт.
- Габариты
- 0.218 × 0.158 × 0.088 м
- Вес, кг
- 1.41
- Объём, м³
- 0.003031
- EAN / GTIN
-
Групповая упаковка шт
- В упаковке
- 1 шт.
- Габариты
- 0.218 × 0.158 × 0.088 м
- Вес, кг
- 1.41
- Объём, м³
- 0.003031
- EAN / GTIN
-
Транспортная упаковка упак. (8 шт)
- В упаковке
- 8 шт.
- Габариты
- 0.451 × 0.342 × 0.207 м
- Вес, кг
- 12.016
- Объём, м³
- 0.031928
- EAN / GTIN
