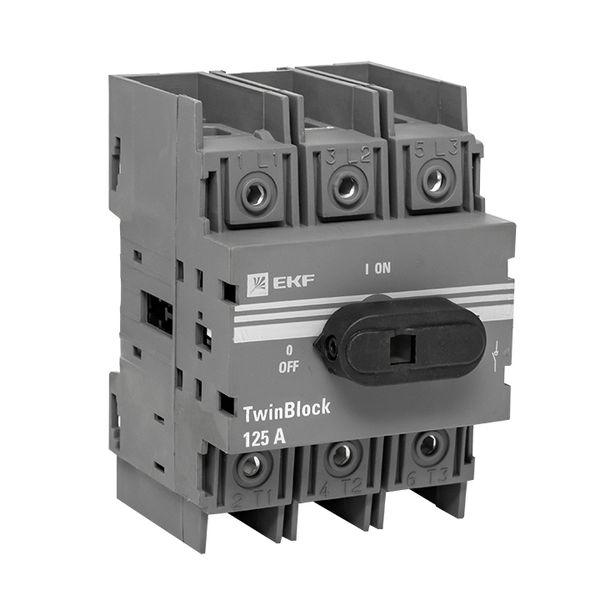

Рубильник 125A 3P c рукояткой управления для прямой установки TwinBlock EKF

Изображение может отличаться от конкретного исполнения.

EKF

Рубильник 125A 3P c рукояткой управления для прямой установки TwinBlock EKF

Артикул: tb-125-3p-f ETIM-класс: EC000216 EAN: 4690216500836 EAN: 14690216500833 Обновлено: 21.06.2026
ИсточникКаталог EKF
КлассификацияEC000216
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Номин продолжительный ток Iu125 А
Номин раб напряжение400...690 В
Условный номин ток короткого замыкания Iq16,5 кА
Номин кратковременно выдерживаемый ток Icw2,5 кА
Макс допустимое раб напряжение Ue AC690 В
Степень защиты - IP передняя сторонаIP20
Тип подключения силовой электрич цепиВинтовое соединение
Конструкция прибораМонтаж в распределительном щите

Описание и назначение

Рубильники серии TwinBlock предназначены для пропускания номинальных токов, включения и отключения электрических цепей номинальным напряжением до 690 В переменного тока частотой 50 и 60 Гц в устройствах распределения электрической энергии. Выключатели-разъединители серии TwinBlock (модели 40-800 А) имеют возможность подключения дополнительного четвертого полюса.

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 2

Степень защиты - IP передняя сторонаEF003118 IP20
Степень защиты (NEMA)EF011959 4

Электрические и световые параметры 8

Номин продолжительный ток IuEF001389 125 А
Количество полюсовEF001391 3
Номин раб напряжениеEF001435 400...690 В
Условный номин ток короткого замыкания IqEF001444 16,5 кА
Тип подключения силовой электрич цепиEF006819 Винтовое соединение
Номин кратковременно выдерживаемый ток IcwEF007050 2,5 кА
Цвет управляющего элементаEF007167 Прочее
Макс допустимое раб напряжение Ue ACEF007355 690 В

Монтаж и подключение 3

Подходит для напольного монтажаEF007243 Нет
Подходит для установки в распредел платыEF007262 Да
Подходит для промежуточного монтажаEF007264 Да

Классификация и назначение 3

Серияданные поставщика EKF
Серия продукцииданные поставщика TwinBlock
Тип изделия/компонентаданные поставщика Выключатель-разъединитель нагрузки

Прочие характеристики 9

Кол-во вспомогат норм разомкнутых-НО контEF001376 0
Кол-во вспомогат норм замкнутых-НЗ контEF001377 0
Моторный привод встроенныйEF006697 Нет
Пригоден в кач устр аварийной остановкиEF006959 Да
Пригоден в качестве главного выключателяEF006981 Да
Пригоден в кач предохранительного выклEF006985 Нет
Пригоден в качестве сервисного выкл-ляEF006986 Да
Моторный привод - дополнительноEF007386 Нет
Конструкция прибораEF008240 Монтаж в распределительном щите

Размеры и упаковка

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

УровеньВ упаковкеГабаритыВес, кгОбъём, м³EAN / GTIN
Базовая единица шт 1 шт. 0.112 × 0.084 × 0.077 м 0.411 0.000724 4690216500836
Групповая упаковка шт 1 шт. 0.112 × 0.084 × 0.077 м 0.411 0.000724 4690216500836
Транспортная упаковка упак. (42 шт) 42 шт. 0.563 × 0.351 × 0.19 м 17.888 0.037546 14690216500833

  • Базовая единица шт

    В упаковке
    1 шт.
    Габариты
    0.112 × 0.084 × 0.077 м
    Вес, кг
    0.411
    Объём, м³
    0.000724
    EAN / GTIN
    4690216500836

  • Групповая упаковка шт

    В упаковке
    1 шт.
    Габариты
    0.112 × 0.084 × 0.077 м
    Вес, кг
    0.411
    Объём, м³
    0.000724
    EAN / GTIN
    4690216500836

  • Транспортная упаковка упак. (42 шт)

    В упаковке
    42 шт.
    Габариты
    0.563 × 0.351 × 0.19 м
    Вес, кг
    17.888
    Объём, м³
    0.037546
    EAN / GTIN
    14690216500833
