Рубильник-выключатель 100A 4P c рукояткой управления для прямой установки PowerSwitch EKF
EKF · артикул psds-100-4
Изображение может отличаться от конкретного исполнения.
EKF

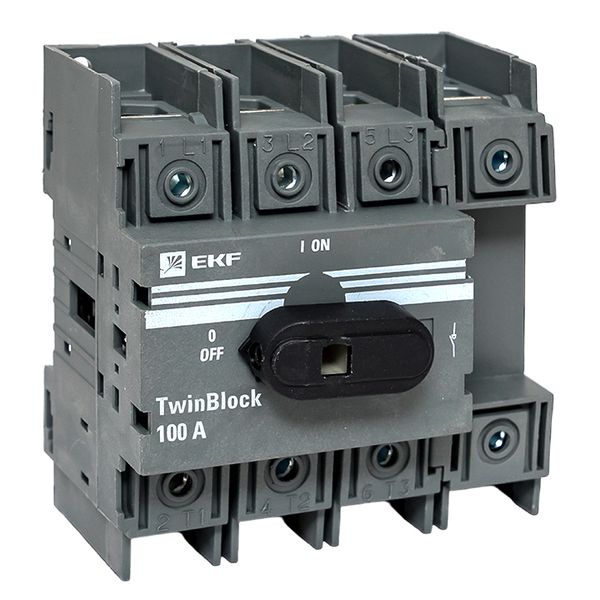

Рубильник 100A 4P c рукояткой управления для прямой установки TwinBlock EKF
ИсточникКаталог EKF
КлассификацияEC000216
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин продолжительный ток Iu100 А
Номин раб напряжение400...690 В
Условный номин ток короткого замыкания Iq16,5 кА
Номин кратковременно выдерживаемый ток Icw2,5 кА
Макс допустимое раб напряжение Ue AC690 В
Степень защиты - IP передняя сторонаIP00
Тип подключения силовой электрич цепиВинтовое соединение
Конструкция прибораМонтаж в распределительном щите
Описание и назначение
Рубильники серии TwinBlock предназначены для пропускания номинальных токов, включения и отключения электрических цепей номинальным напряжением до 690 В переменного тока частотой 50 и 60 Гц в устройствах распределения электрической энергии. Выключатели-разъединители серии TwinBlock (модели 40-800 А) имеют возможность подключения дополнительного четвертого полюса.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 2
| Степень защиты - IP передняя сторонаEF003118 | IP00 |
|---|---|
| Степень защиты (NEMA)EF011959 | 4 |
Электрические и световые параметры 8
| Номин продолжительный ток IuEF001389 | 100 А |
|---|---|
| Количество полюсовEF001391 | 4 |
| Номин раб напряжениеEF001435 | 400...690 В |
| Условный номин ток короткого замыкания IqEF001444 | 16,5 кА |
| Тип подключения силовой электрич цепиEF006819 | Винтовое соединение |
| Номин кратковременно выдерживаемый ток IcwEF007050 | 2,5 кА |
| Цвет управляющего элементаEF007167 | Прочее |
| Макс допустимое раб напряжение Ue ACEF007355 | 690 В |
Монтаж и подключение 3
| Подходит для напольного монтажаEF007243 | Нет |
|---|---|
| Подходит для установки в распредел платыEF007262 | Да |
| Подходит для промежуточного монтажаEF007264 | Да |
Классификация и назначение 3
| Серияданные поставщика | EKF |
|---|---|
| Серия продукцииданные поставщика | TwinBlock |
| Тип изделия/компонентаданные поставщика | Выключатель-разъединитель нагрузки |
Прочие характеристики 9
| Кол-во вспомогат норм разомкнутых-НО контEF001376 | 0 |
|---|---|
| Кол-во вспомогат норм замкнутых-НЗ контEF001377 | 0 |
| Моторный привод встроенныйEF006697 | Нет |
| Пригоден в кач устр аварийной остановкиEF006959 | Да |
| Пригоден в качестве главного выключателяEF006981 | Да |
| Пригоден в кач предохранительного выклEF006985 | Нет |
| Пригоден в качестве сервисного выкл-ляEF006986 | Да |
| Моторный привод - дополнительноEF007386 | Нет |
| Конструкция прибораEF008240 | Монтаж в распределительном щите |
Размеры и упаковка
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 1 шт. | 0.077 × 0.072 × 0.135 м | 0.5538 | 0.00074844 | |
| Групповая упаковка шт | 1 шт. | 0.077 × 0.072 × 0.135 м | 0.5538 | 0.00074844 | |
| Транспортная упаковка упак. (36 шт) | 36 шт. | 0.19 × 0.42 × 0.48 м | 19.935 | 0.038304 |
-
Базовая единица шт
- В упаковке
- 1 шт.
- Габариты
- 0.077 × 0.072 × 0.135 м
- Вес, кг
- 0.5538
- Объём, м³
- 0.00074844
- EAN / GTIN
-
Групповая упаковка шт
- В упаковке
- 1 шт.
- Габариты
- 0.077 × 0.072 × 0.135 м
- Вес, кг
- 0.5538
- Объём, м³
- 0.00074844
- EAN / GTIN
-
Транспортная упаковка упак. (36 шт)
- В упаковке
- 36 шт.
- Габариты
- 0.19 × 0.42 × 0.48 м
- Вес, кг
- 19.935
- Объём, м³
- 0.038304
- EAN / GTIN
