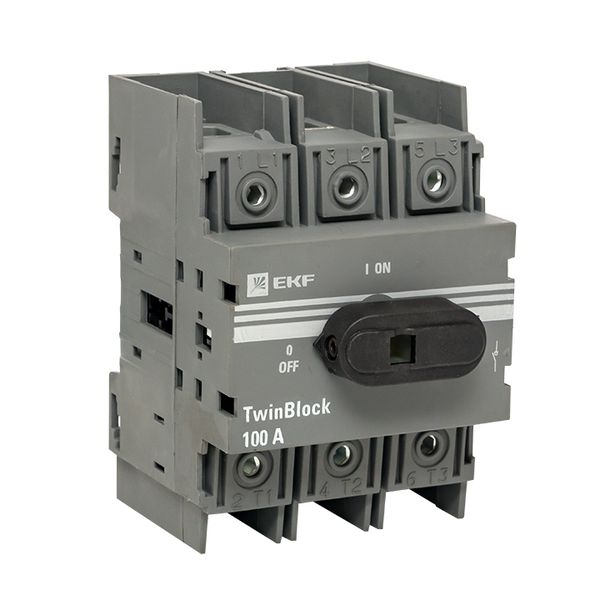

Рубильник 100A 3P c рукояткой управления для прямой установки TwinBlock EKF

Изображение может отличаться от конкретного исполнения.

EKF

Рубильник 100A 3P c рукояткой управления для прямой установки TwinBlock EKF

Артикул: tb-100-3p-f ETIM-класс: EC000216 EAN: 4690216125992 EAN: 14690216125999 Обновлено: 21.06.2026
ИсточникКаталог EKF
КлассификацияEC000216
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Номин продолжительный ток Iu100 А
Номин раб напряжение400...690 В
Условный номин ток короткого замыкания Iq16,5 кА
Номин мощность в раб режиме при AC-23 400 В49 кВт
Номин кратковременно выдерживаемый ток Icw2,5 кА
Макс допустимое раб напряжение Ue AC1 000 В
Степень защиты - IP передняя сторонаIP00
Тип подключения силовой электрич цепиВинтовое соединение

Описание и назначение

Рубильники серии TwinBlock предназначены для пропускания номинальных токов, включения и отключения электрических цепей номинальным напряжением до 690 В переменного тока частотой 50 и 60 Гц в устройствах распределения электрической энергии. Выключатели-разъединители серии TwinBlock (модели 40-800 А) имеют возможность подключения дополнительного четвертого полюса.

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 2

Степень защиты - IP передняя сторонаEF003118 IP00
Степень защиты (NEMA)EF011959 4

Электрические и световые параметры 9

Номин продолжительный ток IuEF001389 100 А
Количество полюсовEF001391 3
Номин раб напряжениеEF001435 400...690 В
Условный номин ток короткого замыкания IqEF001444 16,5 кА
Тип подключения силовой электрич цепиEF006819 Винтовое соединение
Номин мощность в раб режиме при AC-23 400 ВEF007027 49 кВт
Номин кратковременно выдерживаемый ток IcwEF007050 2,5 кА
Цвет управляющего элементаEF007167 Черный
Макс допустимое раб напряжение Ue ACEF007355 1 000 В

Монтаж и подключение 4

Кол-во вспомогат переключающих контактовEF003531 0
Подходит для напольного монтажаEF007243 Нет
Подходит для установки в распредел платыEF007262 Да
Подходит для промежуточного монтажаEF007264 Да

Классификация и назначение 3

Серияданные поставщика EKF
Серия продукцииданные поставщика TwinBlock
Тип изделия/компонентаданные поставщика Выключатель-разъединитель нагрузки

Прочие характеристики 10

Кол-во вспомогат норм разомкнутых-НО контEF001376 0
Кол-во вспомогат норм замкнутых-НЗ контEF001377 0
Взаимоблокирующий - -аяEF006281 Нет
Моторный привод встроенныйEF006697 Нет
Пригоден в кач устр аварийной остановкиEF006959 Да
Пригоден в качестве главного выключателяEF006981 Да
Пригоден в кач предохранительного выклEF006985 Нет
Пригоден в качестве сервисного выкл-ляEF006986 Да
Моторный привод - дополнительноEF007386 Нет
Конструкция прибораEF008240 Монтаж в распределительном щите

Размеры и упаковка

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

УровеньВ упаковкеГабаритыВес, кгОбъём, м³EAN / GTIN
Базовая единица шт 1 шт. 0.088 × 0.107 × 0.076 м 0.408 0.000716 4690216125992
Групповая упаковка шт 1 шт. 0.088 × 0.107 × 0.076 м 0.408 0.000716 4690216125992
Транспортная упаковка упак. (42 шт) 42 шт. 0.56 × 0.348 × 0.186 м 17.827 0.036248 14690216125999

  • Базовая единица шт

    В упаковке
    1 шт.
    Габариты
    0.088 × 0.107 × 0.076 м
    Вес, кг
    0.408
    Объём, м³
    0.000716
    EAN / GTIN
    4690216125992

  • Групповая упаковка шт

    В упаковке
    1 шт.
    Габариты
    0.088 × 0.107 × 0.076 м
    Вес, кг
    0.408
    Объём, м³
    0.000716
    EAN / GTIN
    4690216125992

  • Транспортная упаковка упак. (42 шт)

    В упаковке
    42 шт.
    Габариты
    0.56 × 0.348 × 0.186 м
    Вес, кг
    17.827
    Объём, м³
    0.036248
    EAN / GTIN
    14690216125999
