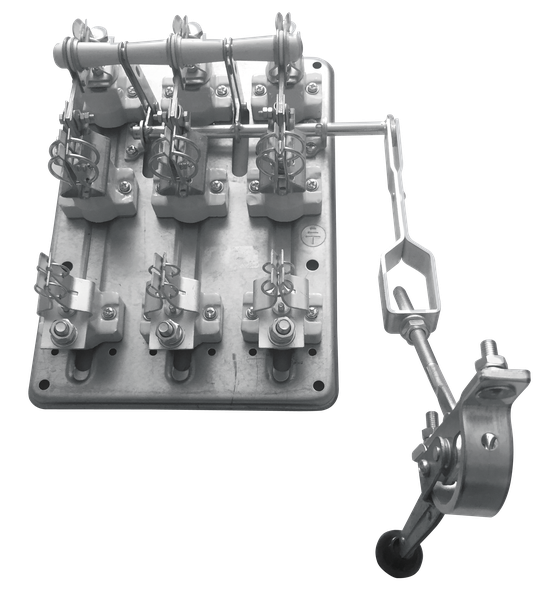

Разъединитель РПС-6 630А правый привод EKF

Изображение может отличаться от конкретного исполнения.

EKF

Разъединитель РПС-6 630А правый привод EKF

Артикул: rps-630 ETIM-класс: EC000216 EAN: 4690216108063 EAN: 14690216108063 Обновлено: 10.04.2026
ИсточникКаталог EKF
КлассификацияEC000216
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Номин продолжительный ток Iu630 А
Номин раб напряжение400...400 В
Условный номин ток короткого замыкания Iq32 кА
Номин мощность в раб режиме при AC-23 400 В315 кВт
Номин кратковременно выдерживаемый ток Icw1 500 кА
Макс допустимое раб напряжение Ue AC690 В
Степень защиты - IP передняя сторонаIP00
Тип подключения силовой электрич цепиБолтовое соединение

Описание и назначение

Разъединители-предохранители модели РП (РПБ/РПC) предназначены для пропускания номинальных токов, нечастых и неавтоматических коммутации силовых цепей без нагрузки в устройствах распределения электрической энергии частотой 50 Гц. Аппараты представляют собой трехполюсные разъединители, у которых каждый полюс имеет последовательно соединенный плавкий предохранитель и образует с ним единое устройство на общей панели. В конструкции аппарата применена контактная система ножевого типа с видимым разрывом цепи. Основными частями аппарата являются ножи контактные, вставки плавкие, контактные и шарнирные стойки, смонтированные на общей панели. Необходимое контактное нажатие обеспечивается пружинами на контактных стойках и сферическими шайбами на шарнирных стойках.

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 2

Степень защиты - IP передняя сторонаEF003118 IP00
Степень защиты (NEMA)EF011959 4

Электрические и световые параметры 8

Номин продолжительный ток IuEF001389 630 А
Количество полюсовEF001391 3
Номин раб напряжениеEF001435 400...400 В
Условный номин ток короткого замыкания IqEF001444 32 кА
Тип подключения силовой электрич цепиEF006819 Болтовое соединение
Номин мощность в раб режиме при AC-23 400 ВEF007027 315 кВт
Номин кратковременно выдерживаемый ток IcwEF007050 1 500 кА
Макс допустимое раб напряжение Ue ACEF007355 690 В

Монтаж и подключение 1

Кол-во вспомогат переключающих контактовEF003531 0

Классификация и назначение 2

Серия продукцииданные поставщика РПС, РПБ
Тип изделия/компонентаданные поставщика Выключатель-разъединитель нагрузки

Прочие характеристики 6

Кол-во вспомогат норм разомкнутых-НО контEF001376 0
Кол-во вспомогат норм замкнутых-НЗ контEF001377 0
Количество переключателейEF005586 1
Взаимоблокирующий - -аяEF006281 Нет
Моторный привод встроенныйEF006697 Нет
Моторный привод - дополнительноEF007386 Нет

Размеры и упаковка

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

УровеньВ упаковкеГабаритыВес, кгОбъём, м³EAN / GTIN
Базовая единица шт 1 шт. 0.43 × 0.39 × 0.185 м 9.7 0.031025 4690216108063
Групповая упаковка шт 1 шт. 0.43 × 0.427 × 0.34 м 20.88 0.062427 4690216108063
Транспортная упаковка коробка (2 шт) 2 шт. 0.455 × 0.425 × 0.4 м 21 0.07735 14690216108063

  • Базовая единица шт

    В упаковке
    1 шт.
    Габариты
    0.43 × 0.39 × 0.185 м
    Вес, кг
    9.7
    Объём, м³
    0.031025
    EAN / GTIN
    4690216108063

  • Групповая упаковка шт

    В упаковке
    1 шт.
    Габариты
    0.43 × 0.427 × 0.34 м
    Вес, кг
    20.88
    Объём, м³
    0.062427
    EAN / GTIN
    4690216108063

  • Транспортная упаковка коробка (2 шт)

    В упаковке
    2 шт.
    Габариты
    0.455 × 0.425 × 0.4 м
    Вес, кг
    21
    Объём, м³
    0.07735
    EAN / GTIN
    14690216108063
