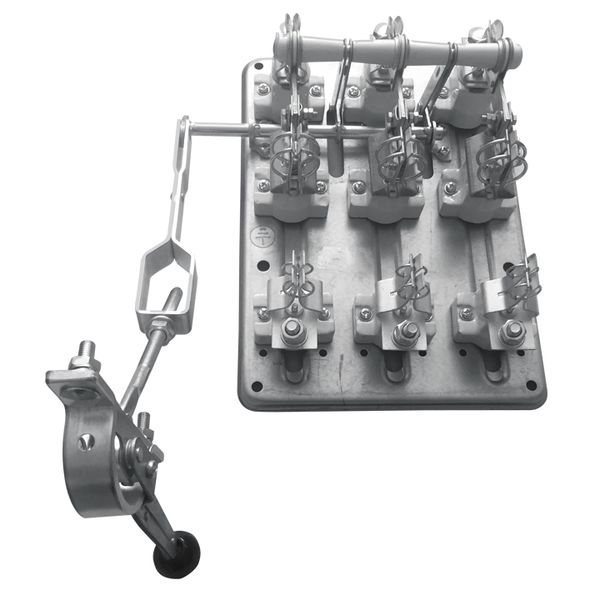

Разъединитель РПС-2 250А левый привод EKF

Изображение может отличаться от конкретного исполнения.

EKF

Разъединитель РПС-2 250А левый привод EKF

Артикул: rps-250l ETIM-класс: EC000216 EAN: 4690216142098 EAN: 14690216142095 Обновлено: 20.06.2026
ИсточникКаталог EKF
КлассификацияEC000216
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Номин продолжительный ток Iu250 А
Номин раб напряжение400...400 В
Условный номин ток короткого замыкания Iq20 кА
Номин мощность в раб режиме при AC-23 400 В125 кВт
Номин кратковременно выдерживаемый ток Icw750 кА
Макс допустимое раб напряжение Ue AC690 В
Степень защиты - IP передняя сторонаIP00
Тип подключения силовой электрич цепиБолтовое соединение

Описание и назначение

Разъединители-предохранители модели РП (РПБ/РПC) предназначены для пропускания номинальных токов, нечастых и неавтоматических коммутации силовых цепей без нагрузки в устройствах распределения электрической энергии частотой 50 Гц. Аппараты представляют собой трехполюсные разъединители, у которых каждый полюс имеет последовательно соединенный плавкий предохранитель и образует с ним единое устройство на общей панели. В конструкции аппарата применена контактная система ножевого типа с видимым разрывом цепи. Основными частями аппарата являются ножи контактные, вставки плавкие, контактные и шарнирные стойки, смонтированные на общей панели. Необходимое контактное нажатие обеспечивается пружинами на контактных стойках и сферическими шайбами на шарнирных стойках.

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 2

Степень защиты - IP передняя сторонаEF003118 IP00
Степень защиты (NEMA)EF011959 4

Электрические и световые параметры 9

Номин продолжительный ток IuEF001389 250 А
Количество полюсовEF001391 3
Номин раб напряжениеEF001435 400...400 В
Условный номин ток короткого замыкания IqEF001444 20 кА
Тип подключения силовой электрич цепиEF006819 Болтовое соединение
Номин мощность в раб режиме при AC-23 400 ВEF007027 125 кВт
Номин кратковременно выдерживаемый ток IcwEF007050 750 кА
Цвет управляющего элементаEF007167 Черный
Макс допустимое раб напряжение Ue ACEF007355 690 В

Монтаж и подключение 1

Кол-во вспомогат переключающих контактовEF003531 0

Классификация и назначение 2

Серия продукцииданные поставщика РПС, РПБ
Тип изделия/компонентаданные поставщика Выключатель-разъединитель нагрузки

Прочие характеристики 5

Кол-во вспомогат норм разомкнутых-НО контEF001376 0
Кол-во вспомогат норм замкнутых-НЗ контEF001377 0
Взаимоблокирующий - -аяEF006281 Нет
Моторный привод встроенныйEF006697 Нет
Моторный привод - дополнительноEF007386 Нет

Размеры и упаковка

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

УровеньВ упаковкеГабаритыВес, кгОбъём, м³EAN / GTIN
Базовая единица шт 1 шт. 0.32 × 0.14 × 0.37 м 6.65 0.016576 4690216142098
Групповая упаковка шт 1 шт. 0.32 × 0.14 × 0.37 м 6.65 0.016576 4690216142098
Транспортная упаковка коробка (2 шт) 2 шт. 0.382 × 0.157 × 0.655 м 13.3 0.03928297 14690216142095

  • Базовая единица шт

    В упаковке
    1 шт.
    Габариты
    0.32 × 0.14 × 0.37 м
    Вес, кг
    6.65
    Объём, м³
    0.016576
    EAN / GTIN
    4690216142098

  • Групповая упаковка шт

    В упаковке
    1 шт.
    Габариты
    0.32 × 0.14 × 0.37 м
    Вес, кг
    6.65
    Объём, м³
    0.016576
    EAN / GTIN
    4690216142098

  • Транспортная упаковка коробка (2 шт)

    В упаковке
    2 шт.
    Габариты
    0.382 × 0.157 × 0.655 м
    Вес, кг
    13.3
    Объём, м³
    0.03928297
    EAN / GTIN
    14690216142095
