Плавкая вставка ППН-33 100/100А габарит 00С EKF
EKF · артикул fus-33/100
Изображение может отличаться от конкретного исполнения.
EKF

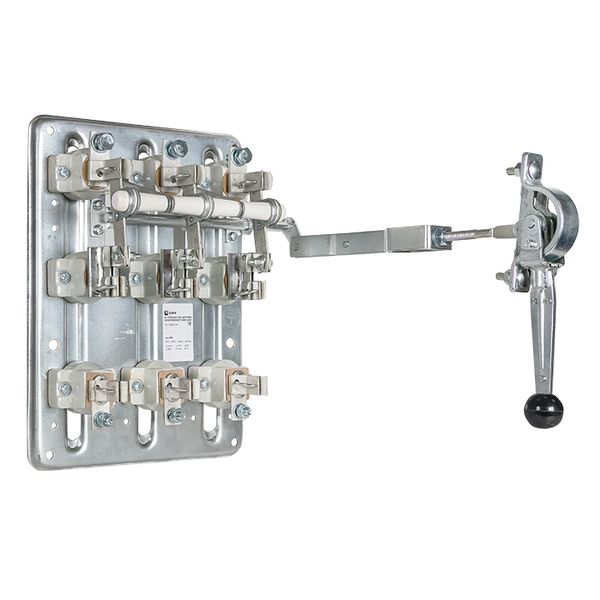

Разъединитель РПС-1 100А правый привод EKF
ИсточникКаталог EKF
КлассификацияEC000216
ДанныеНормализованы
Инженерный маршрут
Запросить возможность поставки
Отправьте запрос — проверим доступность и срок по актуальным данным поставщика.
tehpst.site не принимает заказы и не публикует складские остатки.Номин продолжительный ток Iu100 А
Номин раб напряжение400...400 В
Условный номин ток короткого замыкания Iq20 кА
Номин мощность в раб режиме при AC-23 400 В80 кВт
Номин кратковременно выдерживаемый ток Icw300 кА
Макс допустимое раб напряжение Ue AC400 В
Степень защиты - IP передняя сторонаIP00
Тип подключения силовой электрич цепиБолтовое соединение
Описание и назначение
Разъединители-предохранители модели РП (РПБ/РПC) предназначены для пропускания номинальных токов, нечастых и неавтоматических коммутации силовых цепей без нагрузки в устройствах распределения электрической энергии частотой 50 Гц. Аппараты представляют собой трехполюсные разъединители, у которых каждый полюс имеет последовательно соединенный плавкий предохранитель и образует с ним единое устройство на общей панели. В конструкции аппарата применена контактная система ножевого типа с видимым разрывом цепи. Основными частями аппарата являются ножи контактные, вставки плавкие, контактные и шарнирные стойки, смонтированные на общей панели. Необходимое контактное нажатие обеспечивается пружинами на контактных стойках и сферическими шайбами на шарнирных стойках.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 2
| Степень защиты - IP передняя сторонаEF003118 | IP00 |
|---|---|
| Степень защиты (NEMA)EF011959 | 4 |
Электрические и световые параметры 15
| Номин. коммутируем. мощность при AC-3, 400 ВEF001364 | — |
|---|---|
| Номин напряжение изоляции UiEF001366 | — |
| Номин продолжительный ток IuEF001389 | 100 А |
| Количество полюсовEF001391 | 3 |
| Номин раб напряжениеEF001435 | 400...400 В |
| Условный номин ток короткого замыкания IqEF001444 | 20 кА |
| Тип подключения силовой электрич цепиEF006819 | Болтовое соединение |
| Тип элемента управленияEF006976 | — |
| Номин мощность в раб режиме при AC-23 400 ВEF007027 | 80 кВт |
| Номин кратковременно выдерживаемый ток IcwEF007050 | 300 кА |
| Цвет управляющего элементаEF007167 | Серый |
| Макс допустимое раб напряжение Ue ACEF007355 | 400 В |
| Напряжение дополнит расцепителяEF007491 | — |
| Коммутируемая мощность при 400 ВEF009166 | — |
| Номин. постоянный ток при AC-23, 400 ВEF011777 | — |
Монтаж и подключение 8
| Кол-во вспомогат переключающих контактовEF003531 | 0 |
|---|---|
| Подходит для напольного монтажаEF007243 | Нет |
| Подходит для монтажа на передней стенке, 4 отверстияEF007246 | Да |
| Подходит для фронтального монтажаEF007247 | — |
| Подходит для фронт монтажа в центреEF007248 | — |
| Подходит для монтажа на шинуEF007259 | — |
| Подходит для установки в распредел платыEF007262 | Да |
| Подходит для промежуточного монтажаEF007264 | — |
Классификация и назначение 2
| Серия продукцииданные поставщика | РПС, РПБ |
|---|---|
| Тип изделия/компонентаданные поставщика | Выключатель-разъединитель нагрузки |
Прочие характеристики 14
| Кол-во вспомогат норм разомкнутых-НО контEF001376 | 0 |
|---|---|
| Кол-во вспомогат норм замкнутых-НЗ контEF001377 | 0 |
| С осью-переходникомEF001434 | — |
| Количество переключателейEF005586 | — |
| Взаимоблокирующий - -аяEF006281 | Нет |
| Моторный привод встроенныйEF006697 | Нет |
| Пригоден в кач устр аварийной остановкиEF006959 | Нет |
| Пригоден в качестве главного выключателяEF006981 | Нет |
| Пригоден в кач предохранительного выклEF006985 | Нет |
| Пригоден в качестве сервисного выкл-ляEF006986 | Нет |
| С защитой от ошибочных действийEF007384 | Да |
| Моторный привод - дополнительноEF007386 | — |
| Конструкция прибораEF008240 | Монтаж в распределительном щите |
| Реверсивный переключательEF009408 | — |
Размеры и упаковка
Изделие
| ШиринаEF000008 | — |
|---|---|
| ГлубинаEF000049 | — |
| Глубина корпусаEF001368 | — |
| Ширина корпусаEF001369 | — |
| Высота корпусаEF001370 | — |
| ДлинаEF001438 | — |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 1 шт. | 0.33 × 0.374 × 0.143 м | 5.774 | 0.017649 | |
| Групповая упаковка шт | 1 шт. | 0.33 × 0.374 × 0.143 м | 5.774 | 0.017649 | |
| Транспортная упаковка упак. (2 шт) | 2 шт. | 0.66 × 0.39 × 0.157 м | 12.311 | 0.040412 |
-
Базовая единица шт
- В упаковке
- 1 шт.
- Габариты
- 0.33 × 0.374 × 0.143 м
- Вес, кг
- 5.774
- Объём, м³
- 0.017649
- EAN / GTIN
-
Групповая упаковка шт
- В упаковке
- 1 шт.
- Габариты
- 0.33 × 0.374 × 0.143 м
- Вес, кг
- 5.774
- Объём, м³
- 0.017649
- EAN / GTIN
-
Транспортная упаковка упак. (2 шт)
- В упаковке
- 2 шт.
- Габариты
- 0.66 × 0.39 × 0.157 м
- Вес, кг
- 12.311
- Объём, м³
- 0.040412
- EAN / GTIN
Инженерный подбор
Аналоги, замены и сравнение
Автоматические кандидаты требуют проверки условий эксплуатации, подключения и монтажа. Всего связей у позиции: 75; ниже показаны отобранные.
Комплектация
Аксессуары и сопутствующие товары
Совместимость необходимо сверять по серии, исполнению, схеме подключения и чертежу.
