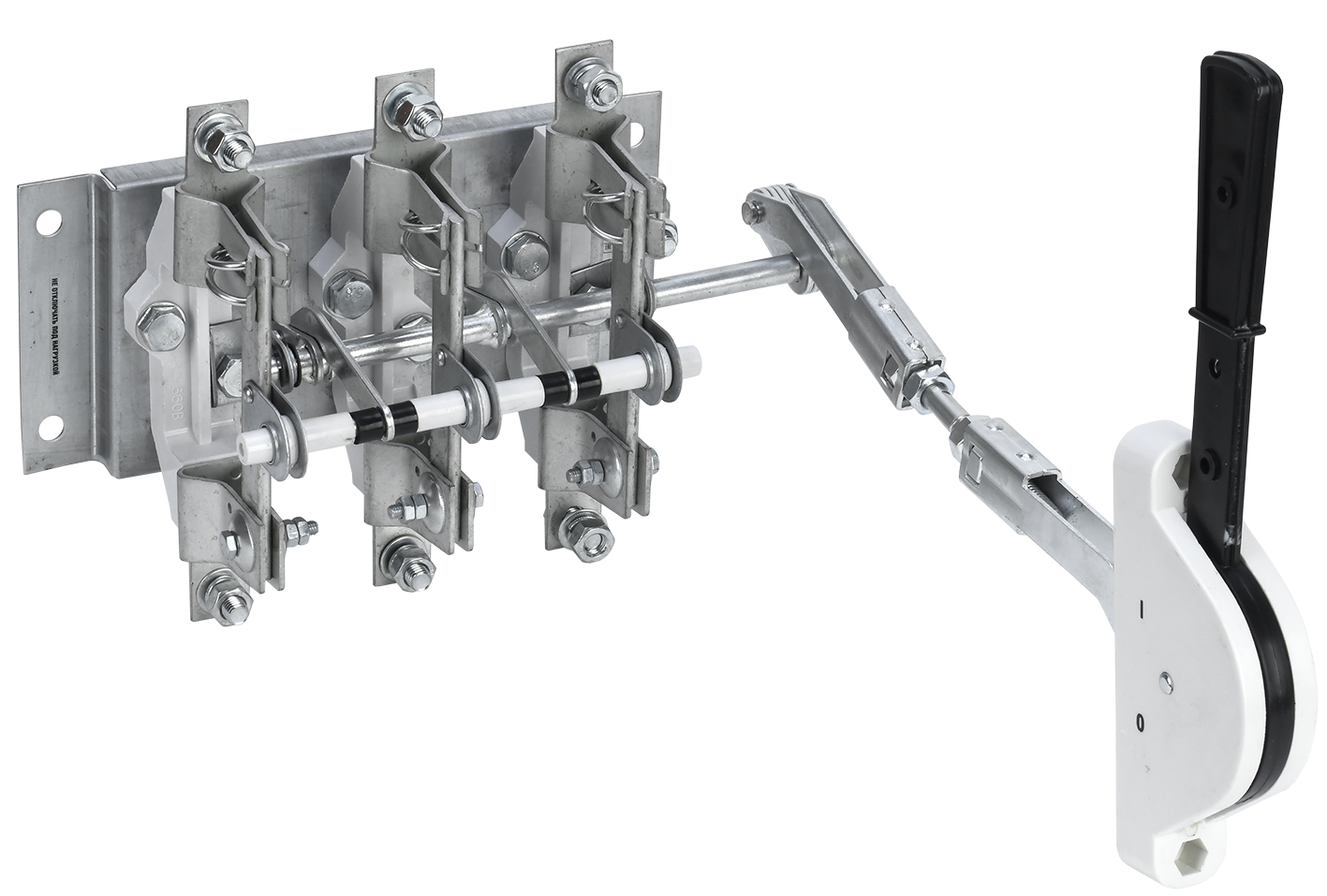

Изображение может отличаться от конкретного исполнения.
GENERICA
Разъединитель РЕ19-37-31140 400А GENERICA
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Описание и назначение
Разъединители серии РЕ19 предназначены для проведения номинального тока и нечастых неавтоматических коммутаций электрических цепей без нагрузки номинальным напряжением до 1000 В переменного тока частоты 50, 60 Гц.
РЕ-19 GENERICA могут применяться в распределительных устройствах с номинальными токами от 250 до 1600А.
Разъединители серии РЕ-19 GENERICA соответствуют требованиям ГОСТ Р 50030.3.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 3
| Степень защиты - IP передняя сторонаEF003118 | IP00 |
|---|---|
| Степень защиты - IPEF005474 | IP00 |
| Климатическое исполнениеданные поставщика | УХЛ3 |
Электрические и световые параметры 10
| Номин напряжение изоляции UiEF001366 | 660 |
|---|---|
| Номин продолжительный ток IuEF001389 | 400 |
| Количество полюсовEF001391 | 3 |
| Условный номин ток короткого замыкания IqEF001444 | 26 |
| Номин раб напряжение UeEF002418 | 660 |
| ЧастотаEF005455 | 50/60 Гц |
| Тип подключения силовой электрич цепиEF006819 | Болтовое соединение |
| Тип элемента управленияEF006976 | Короткая поворотная ручка (узкий хват) |
| Макс допустимое раб напряжение Ue ACEF007355 | 660 |
| Номин рабочее напряжение Ue -DC-20 В-данные поставщика | 440 В |
Монтаж и подключение 3
| Подходит для напольного монтажаEF007243 | Нет |
|---|---|
| Подходит для установки в распредел платыEF007262 | Нет |
| Подходит для промежуточного монтажаEF007264 | Нет |
Классификация и назначение 1
| Вид рукоятки ручного приводаданные поставщика | Передняя смещенная |
|---|
Прочие характеристики 8
| Пригоден в кач устр аварийной остановкиEF006959 | Нет |
|---|---|
| Пригоден в качестве главного выключателяEF006981 | Да |
| Компактная версия выкл-разъединителяEF006984 | Нет |
| Пригоден в кач предохранительного выклEF006985 | Нет |
| Пригоден в качестве сервисного выкл-ляEF006986 | Нет |
| Моторный привод - дополнительноEF007386 | Нет |
| Конструкция прибораEF008240 | Встраиваемое устройство для встраиваемой техники |
| Реверсивный переключательEF009408 | Нет |
Размеры и упаковка
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица КОРОБКА/БОКС | 1 шт | 0.357 × 0.375 × 0.175 м | 3.625 | 0.022055 | |
| Групповая упаковка | — | — | — | — | — |
| TRANSPORTING КОРОБКА/БОКС | 4 шт | 0.58 × 0.39 × 0.39 м | 14.5 | 0.088218 |
-
Базовая единица КОРОБКА/БОКС
- В упаковке
- 1 шт
- Габариты
- 0.357 × 0.375 × 0.175 м
- Вес, кг
- 3.625
- Объём, м³
- 0.022055
- EAN / GTIN
-
Групповая упаковка
- В упаковке
- —
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
- —
-
TRANSPORTING КОРОБКА/БОКС
- В упаковке
- 4 шт
- Габариты
- 0.58 × 0.39 × 0.39 м
- Вес, кг
- 14.5
- Объём, м³
- 0.088218
- EAN / GTIN
