Техподбор · равноценная замена · совпадение 100%
Разъединитель-предохранитель РПС-6 630А левый привод, без ППН EKF Basic
EKF · артикул rps-r-630l
Изображение может отличаться от конкретного исполнения.
EKF

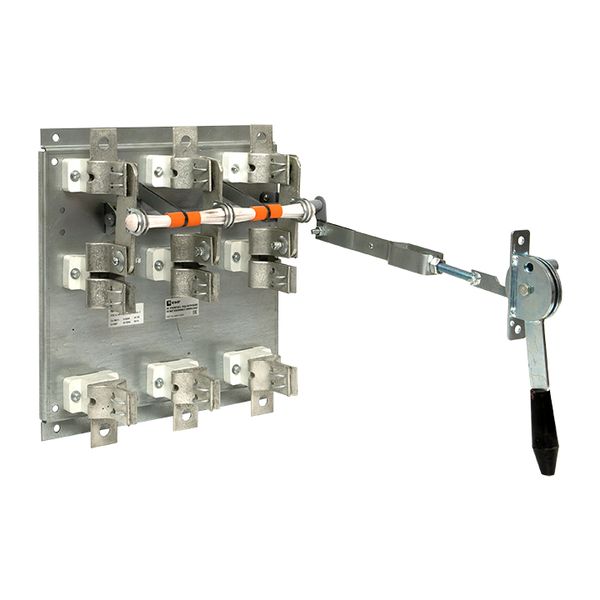

Разъединитель-предохранитель РПС-6 630А правый привод без ППН EKF Basic
ИсточникКаталог EKF
КлассификацияEC000216
ДанныеНормализованы
Инженерная поддержка
Проверить наличие на tehpst.ru
Цена и наличие — в каталоге tehpst.ru, основного сайта компании «Техпоставка». Откроется его поиск по артикулу rps-r-630.
tehpst.site не принимает заказы и не публикует складские остатки.Ширина33,86 мм
Ширина корпуса33,86 мм
Номин продолжительный ток Iu630 А
Номин раб напряжение400...400 В
Длина372 мм
Условный номин ток короткого замыкания Iq32 кА
Замены и аналоги
Все варианты: 3Описание и назначение
Разъединители-предохранители модели РП (РПБ/РПC) предназначены для пропускания номинальных токов, нечастых и неавтоматических коммутации силовых цепей без нагрузки в устройствах распределения электрической энергии частотой 50 Гц. Аппараты представляют собой трехполюсные разъединители, у которых каждый полюс имеет последовательно соединенный плавкий предохранитель и образует с ним единое устройство на общей панели. В конструкции аппарата применена контактная система ножевого типа с видимым разрывом цепи. Основными частями аппарата являются ножи контактные, вставки плавкие, контактные и шарнирные стойки, смонтированные на общей панели. Необходимое контактное нажатие обеспечивается пружинами на контактных стойках и сферическими шайбами на шарнирных стойках.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Класс EC000216.
Условия эксплуатации и безопасность 2
| Степень защиты - IP передняя сторона | IP00 |
|---|---|
| Степень защиты (NEMA) | 4 |
Электрические и световые параметры 9
| Номин продолжительный ток Iu | 630 А |
|---|---|
| Количество полюсов | 3 |
| Номин раб напряжение | 400...400 В |
| Условный номин ток короткого замыкания Iq | 32 кА |
| Тип подключения силовой электрич цепи | Болтовое соединение |
| Тип элемента управления | Кнопка/ручка поворотная |
| Номин кратковременно выдерживаемый ток Icw | 630 кА |
| Цвет управляющего элемента | Прочее |
| Макс допустимое раб напряжение Ue AC | 1 000 В |
Монтаж и подключение 8
| Кол-во вспомогат переключающих контактов | 0 |
|---|---|
| Подходит для напольного монтажа | Нет |
| Подходит для монтажа на передней стенке, 4 отверстия | Нет |
| Подходит для фронтального монтажа | Нет |
| Подходит для фронт монтажа в центре | Нет |
| Подходит для монтажа на шину | Нет |
| Подходит для установки в распредел платы | Да |
| Подходит для промежуточного монтажа | Нет |
Классификация и назначение 2
| Серия продукцииданные поставщика | РПС, РПБ |
|---|---|
| Тип изделия/компонентаданные поставщика | Выключатель-разъединитель нагрузки |
Прочие характеристики 14
| Кол-во вспомогат норм разомкнутых-НО конт | 0 |
|---|---|
| Кол-во вспомогат норм замкнутых-НЗ конт | 0 |
| С осью-переходником | Нет |
| Количество переключателей | 1 |
| Взаимоблокирующий - -ая | Нет |
| Моторный привод встроенный | Нет |
| Пригоден в кач устр аварийной остановки | Да |
| Пригоден в качестве главного выключателя | Да |
| Пригоден в кач предохранительного выкл | Да |
| Пригоден в качестве сервисного выкл-ля | Да |
| С защитой от ошибочных действий | Нет |
| Моторный привод - дополнительно | Нет |
| Конструкция прибора | Монтаж в распределительном щите |
| Реверсивный переключатель | Нет |
Размеры и упаковка
Изделие
| Ширина | 33,86 мм |
|---|---|
| Ширина корпуса | 33,86 мм |
| Длина | 372 мм |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 1 шт. | 0.472 × 0.408 × 0.179 м | 8.261 | 0.034471 | |
| Групповая упаковка шт | 1 шт. | 0.472 × 0.408 × 0.179 м | 8.261 | 0.034471 | |
| Транспортная упаковка шт | 1 шт. | 0.472 × 0.408 × 0.179 м | 8.261 | 0.034471 |
-
Базовая единица шт
- В упаковке
- 1 шт.
- Габариты
- 0.472 × 0.408 × 0.179 м
- Вес, кг
- 8.261
- Объём, м³
- 0.034471
- EAN / GTIN
-
Групповая упаковка шт
- В упаковке
- 1 шт.
- Габариты
- 0.472 × 0.408 × 0.179 м
- Вес, кг
- 8.261
- Объём, м³
- 0.034471
- EAN / GTIN
-
Транспортная упаковка шт
- В упаковке
- 1 шт.
- Габариты
- 0.472 × 0.408 × 0.179 м
- Вес, кг
- 8.261
- Объём, м³
- 0.034471
- EAN / GTIN
Инженерный подбор
Аналоги, замены и сравнение
Автоматические кандидаты требуют проверки условий эксплуатации, подключения и монтажа. Всего связей у позиции: 25; ниже показаны отобранные.
Техподбор
Аналоги по техническим характеристикам 3
Подобрано автоматически: технические характеристики сопоставлены по стандарту ETIM. Перед заказом сверьте исполнение, подключение и монтаж.
Равноценная замена
Ключевые характеристики совпадают, номинал не ниже исходного.
Техподбор
Разъединитель-предохранитель РПС-6 630А левый привод, без ППН EKF Basic
EKF · артикул rps-r-630l · совпадение 100%
Меньше
Номинал ниже исходного. Подойдёт, только если запас не нужен.
Техподбор
Макс допустимое раб напряжение Ue AC (EF007355): 1 000 В → 690 В
Разъединитель-предохранитель РПБ-6 630А левый привод, без ППН EKF Basic
EKF · артикул rpb-r-630l · совпадение 92%
Важные отличия: Конструкция прибора (EF008240): Монтаж в распределительном щите → нет данныхМакс допустимое раб напряжение Ue AC (EF007355): 1 000 В → 690 В
Нужна проверка
Часть ключевых характеристик не указана или отличается исполнение. Перед заказом уточните у инженера.
Техподбор
Номин кратковременно выдерживаемый ток Icw (EF007050): 630 кА → 1 500 кА
Разъединитель РПС-6 630А левый привод EKF
EKF · артикул rps-630l · совпадение 92%
Важные отличия: Конструкция прибора (EF008240): Монтаж в распределительном щите → нет данныхНомин кратковременно выдерживаемый ток Icw (EF007050): 630 кА → 1 500 кА
Комплектация
Аксессуары и сопутствующие товары
Совместимость необходимо сверять по серии, исполнению, схеме подключения и чертежу.
Подобранные позиции 12
Показать остальные 6
Файлы производителя
Документы и файлы
Инструкции, сертификаты, каталоги и инженерные форматы, связанные с этой позицией.
Техническая документация 2
Каталог или презентация
Мастер-каталог
PDF · 153,2 КБ
Инструкция или паспорт
Паспорт
PDF · 877,3 КБ
Сертификаты и декларации 2
Сертификат или декларация
Сертификат
PDF · 215,4 КБ
Сертификат или декларация
Сертификат
PDF · 4,7 МБ
Документы получены из официального каталога производителя и сохранены в инфраструктуре портала. Перед применением проверьте соответствие артикула и актуальность редакции.
