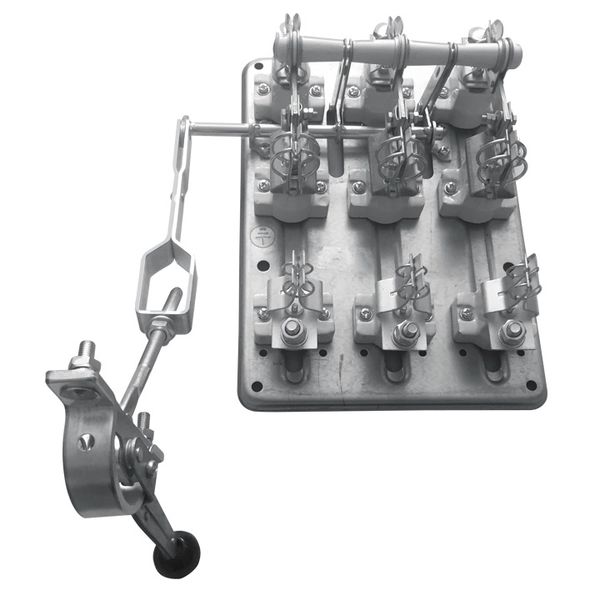

Разъединитель-предохранитель РПС-2 250А левый привод, без ППН EKF Basic
ИсточникКаталог EKF
КлассификацияEC000216
ДанныеНормализованы
Инженерная поддержка
Проверить наличие на tehpst.ru
Цена и наличие — в каталоге tehpst.ru, основного сайта компании «Техпоставка». Откроется его поиск по артикулу rps-r-250l.
tehpst.site не принимает заказы и не публикует складские остатки.Ширина25,4 мм
Ширина корпуса25,4 мм
Номин продолжительный ток Iu250 А
Номин раб напряжение400...400 В
Длина355,5 мм
Условный номин ток короткого замыкания Iq20 кА
Замены и аналоги
Все варианты: 3
Техподбор · с запасом · совпадение 94%
Разъединитель-предохранитель РПС-2 250А правый привод без ППН EKF Basic
EKF · артикул rps-r-250
Описание и назначение
Разъединители-предохранители модели РП (РПБ/РПC) предназначены для пропускания номинальных токов, нечастых и неавтоматических коммутации силовых цепей без нагрузки в устройствах распределения электрической энергии частотой 50 Гц. Аппараты представляют собой трехполюсные разъединители, у которых каждый полюс имеет последовательно соединенный плавкий предохранитель и образует с ним единое устройство на общей панели. В конструкции аппарата применена контактная система ножевого типа с видимым разрывом цепи. Основными частями аппарата являются ножи контактные, вставки плавкие, контактные и шарнирные стойки, смонтированные на общей панели. Необходимое контактное нажатие обеспечивается пружинами на контактных стойках и сферическими шайбами на шарнирных стойках.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Класс EC000216.
Условия эксплуатации и безопасность 2
| Степень защиты - IP передняя сторона | IP00 |
|---|---|
| Степень защиты (NEMA) | 4 |
Электрические и световые параметры 9
| Номин продолжительный ток Iu | 250 А |
|---|---|
| Количество полюсов | 3 |
| Номин раб напряжение | 400...400 В |
| Условный номин ток короткого замыкания Iq | 20 кА |
| Тип подключения силовой электрич цепи | Болтовое соединение |
| Тип элемента управления | Кнопка/ручка поворотная |
| Номин кратковременно выдерживаемый ток Icw | 250 кА |
| Цвет управляющего элемента | Прочее |
| Макс допустимое раб напряжение Ue AC | 690 В |
Монтаж и подключение 8
| Кол-во вспомогат переключающих контактов | 0 |
|---|---|
| Подходит для напольного монтажа | Нет |
| Подходит для монтажа на передней стенке, 4 отверстия | Нет |
| Подходит для фронтального монтажа | Нет |
| Подходит для фронт монтажа в центре | Нет |
| Подходит для монтажа на шину | Нет |
| Подходит для установки в распредел платы | Да |
| Подходит для промежуточного монтажа | Нет |
Классификация и назначение 2
| Серия продукцииданные поставщика | РПС, РПБ |
|---|---|
| Тип изделия/компонентаданные поставщика | Выключатель-разъединитель нагрузки |
Прочие характеристики 14
| Кол-во вспомогат норм разомкнутых-НО конт | 0 |
|---|---|
| Кол-во вспомогат норм замкнутых-НЗ конт | 0 |
| С осью-переходником | Нет |
| Количество переключателей | 1 |
| Взаимоблокирующий - -ая | Нет |
| Моторный привод встроенный | Нет |
| Пригоден в кач устр аварийной остановки | Да |
| Пригоден в качестве главного выключателя | Да |
| Пригоден в кач предохранительного выкл | Да |
| Пригоден в качестве сервисного выкл-ля | Да |
| С защитой от ошибочных действий | Нет |
| Моторный привод - дополнительно | Нет |
| Конструкция прибора | Монтаж в распределительном щите |
| Реверсивный переключатель | Нет |
Размеры и упаковка
Изделие
| Ширина | 25,4 мм |
|---|---|
| Ширина корпуса | 25,4 мм |
| Длина | 355,5 мм |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 1 шт. | 0.16 × 0.35 × 0.37 м | 6.8 | 0.02072 | |
| Групповая упаковка шт | 1 шт. | 0.16 × 0.35 × 0.37 м | 6.8 | 0.02072 | |
| Транспортная упаковка шт | 1 шт. | 0.16 × 0.35 × 0.37 м | 6.8 | 0.02072 |
-
Базовая единица шт
- В упаковке
- 1 шт.
- Габариты
- 0.16 × 0.35 × 0.37 м
- Вес, кг
- 6.8
- Объём, м³
- 0.02072
- EAN / GTIN
-
Групповая упаковка шт
- В упаковке
- 1 шт.
- Габариты
- 0.16 × 0.35 × 0.37 м
- Вес, кг
- 6.8
- Объём, м³
- 0.02072
- EAN / GTIN
-
Транспортная упаковка шт
- В упаковке
- 1 шт.
- Габариты
- 0.16 × 0.35 × 0.37 м
- Вес, кг
- 6.8
- Объём, м³
- 0.02072
- EAN / GTIN
Инженерный подбор
Аналоги, замены и сравнение
Автоматические кандидаты требуют проверки условий эксплуатации, подключения и монтажа. Всего связей у позиции: 25; ниже показаны отобранные.
Техподбор
Аналоги по техническим характеристикам 3
Подобрано автоматически: технические характеристики сопоставлены по стандарту ETIM. Перед заказом сверьте исполнение, подключение и монтаж.
Равноценная замена
Ключевые характеристики совпадают, номинал не ниже исходного.
Техподбор
Разъединитель-предохранитель РПБ-2 250А левый привод, без ППН EKF Basic
EKF · артикул rpb-r-250l · совпадение 100%
С запасом
Те же ключевые характеристики, номинал выше исходного.
Техподбор
Разъединитель-предохранитель РПС-2 250А правый привод без ППН EKF Basic
EKF · артикул rps-r-250 · совпадение 94%
Важные отличия: Макс допустимое раб напряжение Ue AC (EF007355): 690 В → 1 000 ВНужна проверка
Часть ключевых характеристик не указана или отличается исполнение. Перед заказом уточните у инженера.
Техподбор
Разъединитель-предохранитель РПБ-2 250А правый привод без ППН EKF Basic
EKF · артикул rpb-r-250 · совпадение 100%
Важные отличия: Макс допустимое раб напряжение Ue AC (EF007355): 690 В → нет данныхКомплектация
