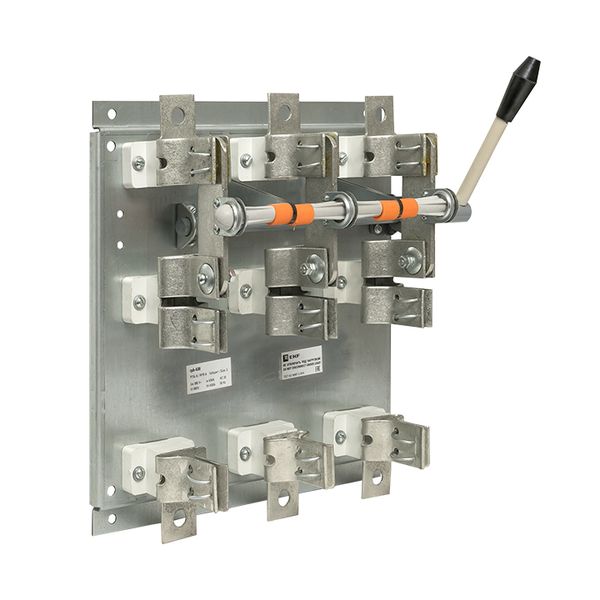

Разъединитель-предохранитель РПБ-6 630А правый привод без ППН EKF Basic

Изображение может отличаться от конкретного исполнения.

EKF

Разъединитель-предохранитель РПБ-6 630А правый привод без ППН EKF Basic

Артикул: rpb-r-630 ETIM-класс: EC000216 EAN: 4690216147697 Обновлено: 25.04.2026
ИсточникКаталог EKF
КлассификацияEC000216
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Номин продолжительный ток Iu630 А
Номин раб напряжение400...400 В
Условный номин ток короткого замыкания Iq32 кА
Макс допустимое раб напряжение Ue AC400 В
Степень защиты - IP передняя сторонаIP00
Тип подключения силовой электрич цепиБолтовое соединение
Тип элемента управленияКнопка/ручка поворотная
Конструкция прибораМонтаж в распределительном щите

Описание и назначение

Разъединители-предохранители модели РП (РПБ/РПC) предназначены для пропускания номинальных токов, нечастых и неавтоматических коммутации силовых цепей без нагрузки в устройствах распределения электрической энергии частотой 50 Гц. Аппараты представляют собой трехполюсные разъединители, у которых каждый полюс имеет последовательно соединенный плавкий предохранитель и образует с ним единое устройство на общей панели. В конструкции аппарата применена контактная система ножевого типа с видимым разрывом цепи. Основными частями аппарата являются ножи контактные, вставки плавкие, контактные и шарнирные стойки, смонтированные на общей панели. Необходимое контактное нажатие обеспечивается пружинами на контактных стойках и сферическими шайбами на шарнирных стойках.

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 2

Степень защиты - IP передняя сторонаEF003118 IP00
Степень защиты (NEMA)EF011959 4

Электрические и световые параметры 8

Номин продолжительный ток IuEF001389 630 А
Количество полюсовEF001391 3
Номин раб напряжениеEF001435 400...400 В
Условный номин ток короткого замыкания IqEF001444 32 кА
Тип подключения силовой электрич цепиEF006819 Болтовое соединение
Тип элемента управленияEF006976 Кнопка/ручка поворотная
Цвет управляющего элементаEF007167 Прочее
Макс допустимое раб напряжение Ue ACEF007355 400 В

Монтаж и подключение 4

Кол-во вспомогат переключающих контактовEF003531 0
Подходит для напольного монтажаEF007243 Нет
Подходит для установки в распредел платыEF007262 Да
Подходит для промежуточного монтажаEF007264 Да

Классификация и назначение 2

Серия продукцииданные поставщика РПС, РПБ
Тип изделия/компонентаданные поставщика Выключатель-разъединитель нагрузки

Прочие характеристики 7

Кол-во вспомогат норм разомкнутых-НО контEF001376 0
Кол-во вспомогат норм замкнутых-НЗ контEF001377 0
Взаимоблокирующий - -аяEF006281 Нет
Моторный привод встроенныйEF006697 Нет
Моторный привод - дополнительноEF007386 Нет
Конструкция прибораEF008240 Монтаж в распределительном щите
Реверсивный переключательEF009408 Нет

Размеры и упаковка

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

УровеньВ упаковкеГабаритыВес, кгОбъём, м³EAN / GTIN
Базовая единица шт 1 шт. 0.16 × 0.35 × 0.37 м 8.5 0.02072 4690216147697
Групповая упаковка шт 1 шт. 0.16 × 0.35 × 0.37 м 8.5 0.02072 4690216147697
Транспортная упаковка шт 1 шт. 0.16 × 0.35 × 0.37 м 8.5 0.02072 4690216147697

  • Базовая единица шт

    В упаковке
    1 шт.
    Габариты
    0.16 × 0.35 × 0.37 м
    Вес, кг
    8.5
    Объём, м³
    0.02072
    EAN / GTIN
    4690216147697

  • Групповая упаковка шт

    В упаковке
    1 шт.
    Габариты
    0.16 × 0.35 × 0.37 м
    Вес, кг
    8.5
    Объём, м³
    0.02072
    EAN / GTIN
    4690216147697

  • Транспортная упаковка шт

    В упаковке
    1 шт.
    Габариты
    0.16 × 0.35 × 0.37 м
    Вес, кг
    8.5
    Объём, м³
    0.02072
    EAN / GTIN
    4690216147697
