EKF

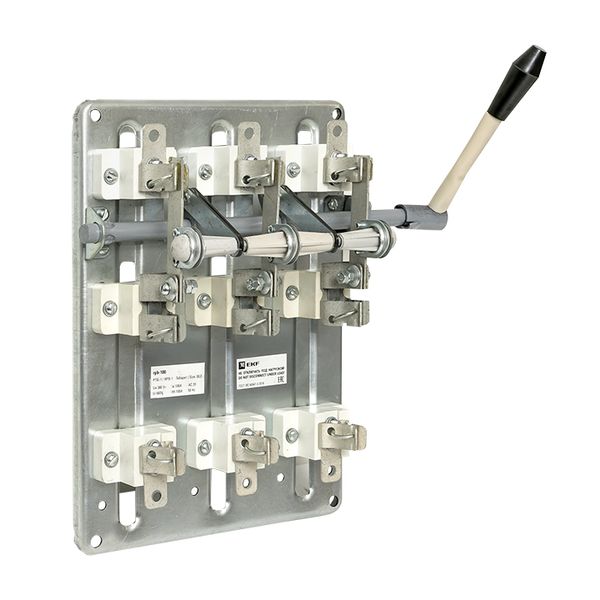

Разъединитель-предохранитель РПБ-1 100А правый привод без ППН EKF Basic
ИсточникКаталог EKF
КлассификацияEC000216
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин продолжительный ток Iu100 А
Номин раб напряжение400...400 В
Условный номин ток короткого замыкания Iq20 кА
Степень защиты - IP передняя сторонаIP00
Тип подключения силовой электрич цепиБолтовое соединение
Тип элемента управленияКнопка/ручка поворотная
Конструкция прибораМонтаж в распределительном щите
Степень защиты (NEMA)4
Описание и назначение
Разъединители-предохранители модели РП (РПБ/РПC) предназначены для пропускания номинальных токов, нечастых и неавтоматических коммутации силовых цепей без нагрузки в устройствах распределения электрической энергии частотой 50 Гц. Аппараты представляют собой трехполюсные разъединители, у которых каждый полюс имеет последовательно соединенный плавкий предохранитель и образует с ним единое устройство на общей панели. В конструкции аппарата применена контактная система ножевого типа с видимым разрывом цепи. Основными частями аппарата являются ножи контактные, вставки плавкие, контактные и шарнирные стойки, смонтированные на общей панели. Необходимое контактное нажатие обеспечивается пружинами на контактных стойках и сферическими шайбами на шарнирных стойках.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 2
| Степень защиты - IP передняя сторонаEF003118 | IP00 |
|---|---|
| Степень защиты (NEMA)EF011959 | 4 |
Электрические и световые параметры 7
| Номин продолжительный ток IuEF001389 | 100 А |
|---|---|
| Количество полюсовEF001391 | 3 |
| Номин раб напряжениеEF001435 | 400...400 В |
| Условный номин ток короткого замыкания IqEF001444 | 20 кА |
| Тип подключения силовой электрич цепиEF006819 | Болтовое соединение |
| Тип элемента управленияEF006976 | Кнопка/ручка поворотная |
| Цвет управляющего элементаEF007167 | Прочее |
Монтаж и подключение 1
| Кол-во вспомогат переключающих контактовEF003531 | 0 |
|---|
Классификация и назначение 2
| Серия продукцииданные поставщика | РПС, РПБ |
|---|---|
| Тип изделия/компонентаданные поставщика | Выключатель-разъединитель нагрузки |
Прочие характеристики 5
| Кол-во вспомогат норм разомкнутых-НО контEF001376 | 0 |
|---|---|
| Кол-во вспомогат норм замкнутых-НЗ контEF001377 | 0 |
| Взаимоблокирующий - -аяEF006281 | Нет |
| Моторный привод встроенныйEF006697 | Нет |
| Конструкция прибораEF008240 | Монтаж в распределительном щите |
Размеры и упаковка
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 1 шт. | 0.16 × 0.35 × 0.37 м | 6.5 | 0.02072 | |
| Групповая упаковка шт | 1 шт. | 0.16 × 0.35 × 0.37 м | 6.5 | 0.02072 | |
| Транспортная упаковка шт | 1 шт. | 0.16 × 0.35 × 0.37 м | 6.5 | 0.02072 |
-
Базовая единица шт
- В упаковке
- 1 шт.
- Габариты
- 0.16 × 0.35 × 0.37 м
- Вес, кг
- 6.5
- Объём, м³
- 0.02072
- EAN / GTIN
-
Групповая упаковка шт
- В упаковке
- 1 шт.
- Габариты
- 0.16 × 0.35 × 0.37 м
- Вес, кг
- 6.5
- Объём, м³
- 0.02072
- EAN / GTIN
-
Транспортная упаковка шт
- В упаковке
- 1 шт.
- Габариты
- 0.16 × 0.35 × 0.37 м
- Вес, кг
- 6.5
- Объём, м³
- 0.02072
- EAN / GTIN
