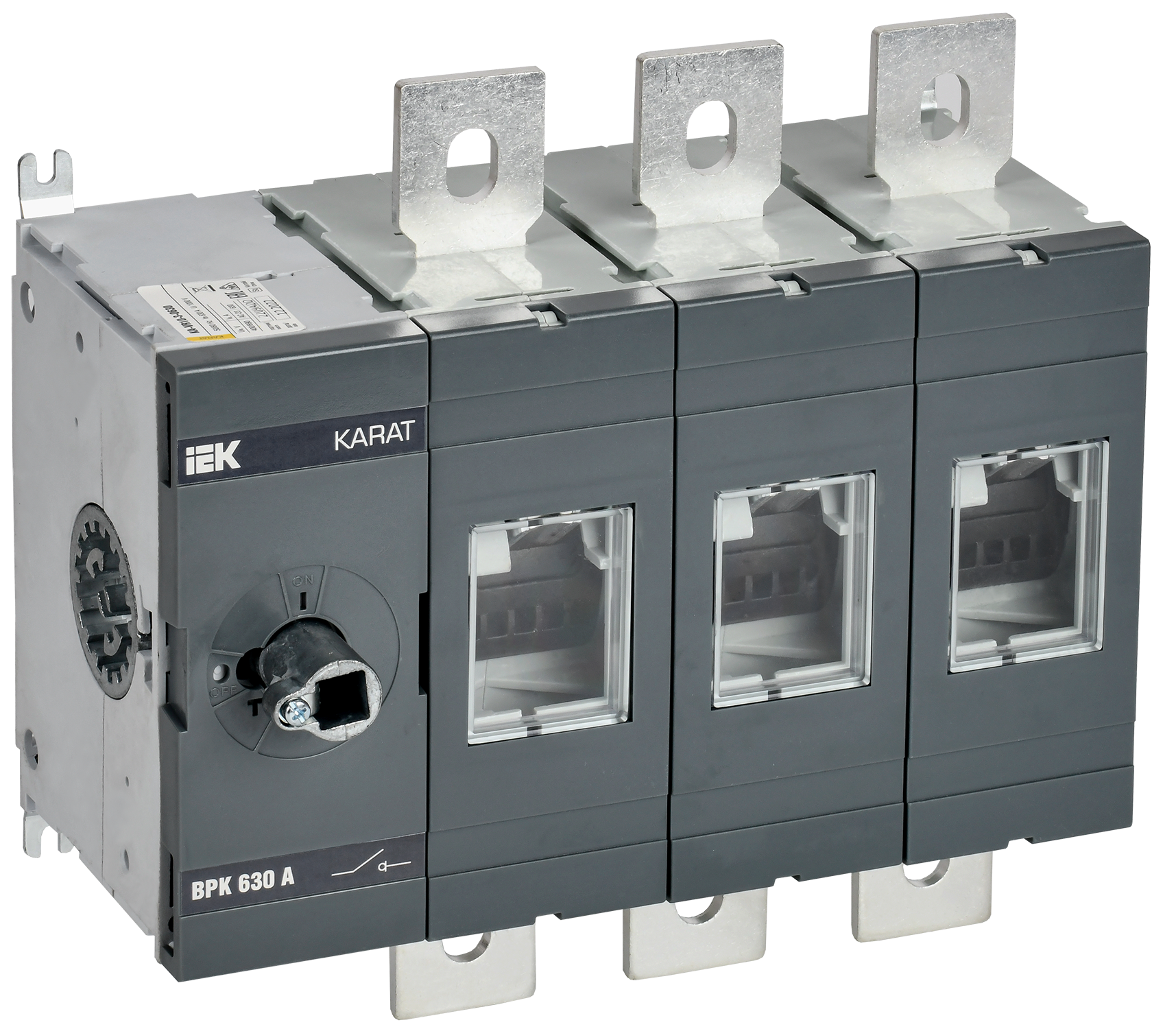

KARAT Выключатель-разъединитель ВРК без рукоятки управления 3P 630А IEK
ИсточникКаталог IEK
КлассификацияEC000216
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Тип монтажаНа монтажную панель
Ширина266
Модель или исполнениеС крышкой
Высота250
Глубина141
Запираемый - -аяДа
Вес12,8
Макс сечение входящего кабеля2x185
Описание и назначение
Выключатели-разъединители KARAT IEK с номинальным током до 1600А (прямое исполнение) и до 800А (реверсивное исполнение) применяются в промышленности и нефтегазовой отрасли, энергетике, коммерческой недвижимости, инфраструктуре и сельском хозяйстве.
Используются для оперативных включений и отключений участков электрических цепей.
Базовые модели поставляются с 3 силовыми полюсами.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 7
| Температура эксплуатацииEF002386 | -40...50 |
|---|---|
| Степень защиты - IP передняя сторонаEF003118 | IP00 |
| Степень защиты - IPEF005474 | IP00 |
| Климатическое исполнениеданные поставщика | УХЛ3 |
| Мех износостойкостьданные поставщика | 5000 циклов |
| Относительная влажность воздухаданные поставщика | 90 % |
| Электр износостойкостьданные поставщика | 1000 циклов |
Электрические и световые параметры 21
| Режим работыEF000453 | Продолжительный |
|---|---|
| Номин напряжение изоляции UiEF001366 | 1000 |
| Номин продолжительный ток IuEF001389 | 630 |
| Количество полюсовEF001391 | 3 |
| Номин раб напряжениеEF001435 | 690/400 |
| Условный номин ток короткого замыкания IqEF001444 | 80 |
| Подходит для количества полюсовEF001589 | 3 |
| Номин раб напряжение UeEF002418 | 690/400 |
| Номин импульсное выдерживаемое напряжениеEF002578 | 12 |
| ЧастотаEF005455 | 50 Гц |
| Номинальный токEF006154 | 630 |
| Тип подключения силовой электрич цепиEF006819 | Болтовое соединение |
| Тип элемента управленияEF006976 | Поворотная позиционная ручка (с фиксацией) |
| Номин мощность в раб режиме при AC-23 400 ВEF007027 | 0 |
| Номин кратковременно выдерживаемый ток IcwEF007050 | 20 |
| Макс допустимое раб напряжение Ue ACEF007355 | 690 |
| Напряжение дополнит расцепителяEF007491 | Нет |
| Номин напряжение постоян тока - DCEF008799 | 440/220 |
| Максимальная частота коммутацийданные поставщика | 3 циклов в час |
| Наличие защиты от сверхтоковданные поставщика | Нет |
| Номин кратковрем выдерж в течении 1 с ток Icwданные поставщика | 20000 А |
Материалы и конструкция 2
| Модель или исполнениеEF000010 | С крышкой |
|---|---|
| МатериалEF002169 | Пластик |
Монтаж и подключение 8
| Тип монтажаEF000003 | На монтажную панель |
|---|---|
| Кол-во вспомогат переключающих контактовEF003531 | 0 |
| Подходит для напольного монтажаEF007243 | Нет |
| Подходит для фронтального монтажаEF007247 | Да |
| Подходит для фронт монтажа в центреEF007248 | Да |
| Подходит для установки в распредел платыEF007262 | Нет |
| Подходит для промежуточного монтажаEF007264 | Нет |
| Момент затяжки винтов контактных зажимовданные поставщика | 50...75 нм |
Механические характеристики 1
| Расстояние между центрами зажимов 50 ммEF001430 | Нет |
|---|
Классификация и назначение 1
| Вид рукоятки ручного приводаданные поставщика | Передняя поворотная |
|---|
Прочие характеристики 21
| Запираемый - -аяEF000113 | Да |
|---|---|
| Возможно расширениеEF001088 | Да |
| Количество соединений бол 25 мм²EF001159 | 6 |
| Кол-во вспомогат норм разомкнутых-НО контEF001376 | 0 |
| Кол-во вспомогат норм замкнутых-НЗ контEF001377 | 0 |
| Подходит для аварийной остановкиEF001433 | Да |
| Моторный привод встроенныйEF006697 | Нет |
| Количество первичных входовEF006947 | 3 |
| Пригоден в кач устр аварийной остановкиEF006959 | Да |
| Пригоден в качестве главного выключателяEF006981 | Да |
| Компактная версия выкл-разъединителяEF006984 | Нет |
| Пригоден в кач предохранительного выклEF006985 | Нет |
| Пригоден в качестве сервисного выкл-ляEF006986 | Да |
| Подходит для выключателя-разъединителяEF007252 | Да |
| С защитой от ошибочных действийEF007384 | Нет |
| Моторный привод - дополнительноEF007386 | Нет |
| С защитой от прикосновенияEF008186 | Нет |
| Конструкция прибораEF008240 | Распределитель на монтажной плате |
| Общ количество соединенийEF008299 | 6 |
| Реверсивный переключательEF009408 | Нет |
| Ремонтопригодностьданные поставщика | Нет |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 266 |
|---|---|
| ВысотаEF000040 | 250 |
| ГлубинаEF000049 | 141 |
| ВесEF000167 | 12,8 |
| Макс сечение входящего кабеляEF000267 | 2x185 |
| Глубина корпусаEF001368 | 141 |
| Ширина корпусаEF001369 | 266 |
| Высота корпусаEF001370 | 160 |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт | 0.361 × 0.264 × 0.147 | 6.707 | 0.01858 | |
| Групповая упаковка | — | — | — | — | — |
| TRANSPORTING | 2 шт | 0.554 × 0.379 × 0.177 м | 13.414 | 0.03716 |
