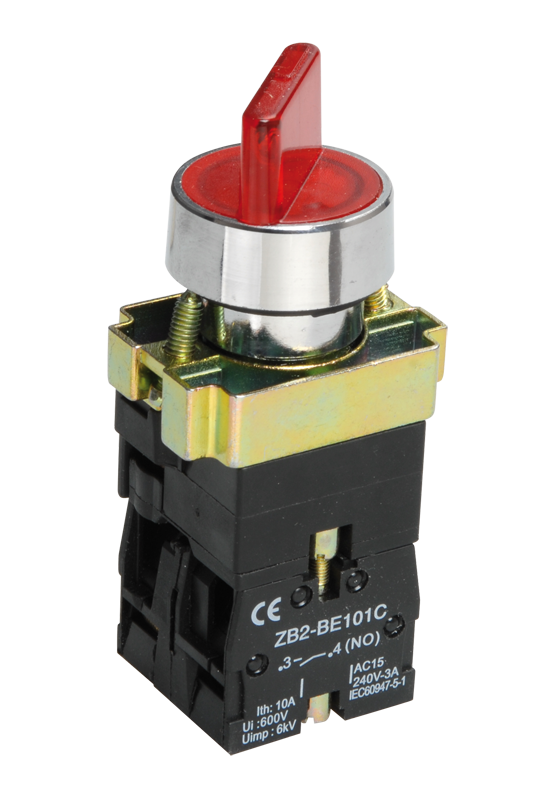

Переключатель LAY5-BK2465 2 положения красный NO+NC IEK

Изображение может отличаться от конкретного исполнения.

IEK

Переключатель LAY5-BK2465 2 положения красный NO+NC IEK

Артикул: BSW90-BK-2-K04 ETIM-класс: EC002611 EAN: 4606056161182 EAN: 4606056162400 Обновлено: 19.05.2026
ИсточникКаталог IEK
КлассификацияEC002611
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
ЦветКрасный
Ширина39.5
Высота29.5
Глубина86
ПодсветкаСветодиодная подсветка
Кол-во позиций переключения2
Диаметр отверстия22
Номин напряжение изоляции Ui600

Описание и назначение

Кнопки управления и переключатели предназначены для оперативного управления контакторами (магнитными пускателями) и реле автоматики в электрических цепях переменного тока частотой 50 Гц, напряжением до 660 В или постоянного тока напряжением до 400 В.

Разнообразные цветовые варианты позволяют наиболее эффективно компоновать щиты и панели. Все изделия состоят из двух узлов - быстросъемной головки и контактного модуля. Контактная группа черного цвета - замыкающая (1з), коричневого цвета - размыкающая (1р).

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 3

Температура эксплуатацииEF002386 -10...40
Степень защиты - IP передняя сторонаEF003118 IP40
Степень защиты - IP сторона контактовданные поставщика IP20

Электрические и световые параметры 13

Номин напряжение изоляции UiEF001366 600
Номин рабочий ток Ie при AC-15 230 ВEF001385 3,0
Номин продолжительный ток IuEF001389 7.5
Количество полюсовEF001391 1
Тип подключения силовой электрич цепиEF006819 Винтовое соединение
Тип элемента управленияEF006976 Короткая поворотная ручка (узкий хват)
Макс допустимое раб напряжение Ue ACEF007355 600
Номин напряжение постоян тока - DCEF008799 400
Класс защиты от поражения электрическим токомданные поставщика II
Номин раб напряжение AC контактовданные поставщика 110; 230; 400; 600 В
Номин раб напряжение DC контактовданные поставщика 24; 48; 110; 220; 400 В
Номин рабочий ток Ie при АС-15 400 Вданные поставщика 1,5 А
Номин тепловой ток Ithданные поставщика 10 А

Материалы и конструкция 2

ЦветEF000007 Красный
В сборе в корпусеEF007317 Нет

Монтаж и подключение 5

Подходит для напольного монтажаEF007243 Нет
Подходит для монтажа на передней стенкеEF007246 Нет
Подходит для установки в распредел платыEF007262 Да
Подходит для промежуточного монтажаEF007264 Да
Номинальная способность к присоединениюданные поставщика 2х2,5 мм²

Классификация и назначение 3

Тип выключателяEF003496 Многоступенчатый переключатель
Тип изделия/компонентаданные поставщика Пакетный переключатель
Тип ручки - доп устройстваданные поставщика Короткая ручка с подсветкой

Прочие характеристики 10

ПодсветкаEF000134 Светодиодная подсветка
Кол-во позиций переключенияEF000231 2
Кол-во вспомогат норм разомкнутых-НО контEF001376 0
Кол-во вспомогат норм замкнутых-НЗ контEF001377 0
С нейтральной позицией - ОТКЛEF001416 Да
С возвратом в нейтральное положениеEF002428 Нет
Функции переключателяEF008237 Многоступенчатый переключатель
Конструкция прибораEF008240 Встраиваемое устройство
Обозначение положенийданные поставщика 0-1
Фиксация положения переключателяданные поставщика Да

Размеры и упаковка

Изделие

ШиринаEF000008 39.5
ВысотаEF000040 29.5
ГлубинаEF000049 86
Диаметр отверстияEF000243 22

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

УровеньВ упаковкеГабаритыВес, кгОбъём, м³EAN / GTIN
Базовая единица КОРОБКА/БОКС 1 шт 0.041 × 0.033 × 0.093 см 0.109 0.000205 4606056162417
Групповая упаковка КОРОБКА/БОКС 20 шт 0.227 × 0.135 × 0.106 м 2.17 0.003248 4606056161182
TRANSPORTING КОРОБКА/БОКС 200 шт 0.38 × 0.26 × 0.415 м 21.7 0.041002 4606056162400

  • Базовая единица КОРОБКА/БОКС

    В упаковке
    1 шт
    Габариты
    0.041 × 0.033 × 0.093 см
    Вес, кг
    0.109
    Объём, м³
    0.000205
    EAN / GTIN
    4606056162417

  • Групповая упаковка КОРОБКА/БОКС

    В упаковке
    20 шт
    Габариты
    0.227 × 0.135 × 0.106 м
    Вес, кг
    2.17
    Объём, м³
    0.003248
    EAN / GTIN
    4606056161182

  • TRANSPORTING КОРОБКА/БОКС

    В упаковке
    200 шт
    Габариты
    0.38 × 0.26 × 0.415 м
    Вес, кг
    21.7
    Объём, м³
    0.041002
    EAN / GTIN
    4606056162400
