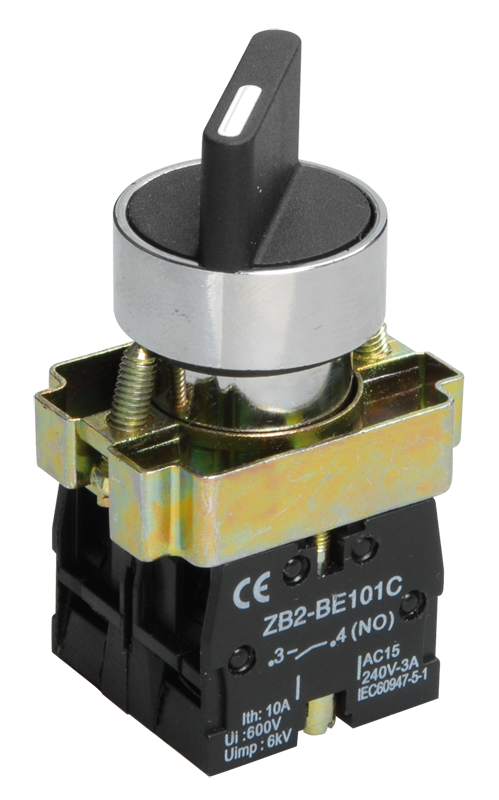

Переключатель LAY5-BD25 на 2 положения "I-0" стандартная ручка NO+NC IEK

Изображение может отличаться от конкретного исполнения.

IEK

Переключатель LAY5-BD25 на 2 положения "I-0" стандартная ручка NO+NC IEK

Артикул: BSW60-BD-2-K02 ETIM-класс: EC002611 EAN: 4606056161045 EAN: 4606056162264 Обновлено: 21.06.2026
ИсточникКаталог IEK
КлассификацияEC002611
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
ЦветЧерный
Ширина39.5
Высота29.5
Глубина62
Кол-во позиций переключения2
Диаметр отверстия22
Номин напряжение изоляции Ui600
Кол-во вспомогат норм разомкнутых-НО конт0

Описание и назначение

Кнопки управления и переключатели предназначены для оперативного управления контакторами (магнитными пускателями) и реле автоматики в электрических цепях переменного тока частотой 50 Гц, напряжением до 660 В или постоянного тока напряжением до 400 В.

Разнообразные цветовые варианты позволяют наиболее эффективно компоновать щиты и панели. Все изделия состоят из двух узлов - быстросъемной головки и контактного модуля. Контактная группа черного цвета - замыкающая (1з), коричневого цвета - размыкающая (1р).

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 3

Температура эксплуатацииEF002386 -10...40
Степень защиты - IP передняя сторонаEF003118 IP40
Степень защиты - IP сторона контактовданные поставщика IP20

Электрические и световые параметры 13

Номин напряжение изоляции UiEF001366 600
Номин рабочий ток Ie при AC-15 230 ВEF001385 3,0
Номин продолжительный ток IuEF001389 7.5
Количество полюсовEF001391 1
Тип подключения силовой электрич цепиEF006819 Винтовое соединение
Тип элемента управленияEF006976 Короткая поворотная ручка (узкий хват)
Макс допустимое раб напряжение Ue ACEF007355 600
Номин напряжение постоян тока - DCEF008799 400
Класс защиты от поражения электрическим токомданные поставщика II
Номин раб напряжение AC контактовданные поставщика 110; 230; 400; 600 В
Номин раб напряжение DC контактовданные поставщика 24; 48; 110; 220; 400 В
Номин рабочий ток Ie при АС-15 400 Вданные поставщика 1,5 А
Номин тепловой ток Ithданные поставщика 10 А

Материалы и конструкция 2

ЦветEF000007 Черный
В сборе в корпусеEF007317 Нет

Монтаж и подключение 5

Подходит для напольного монтажаEF007243 Нет
Подходит для монтажа на передней стенкеEF007246 Нет
Подходит для установки в распредел платыEF007262 Да
Подходит для промежуточного монтажаEF007264 Да
Номинальная способность к присоединениюданные поставщика 2х2,5 мм²

Классификация и назначение 3

Тип выключателяEF003496 Многоступенчатый переключатель
Тип изделия/компонентаданные поставщика Пакетный переключатель
Тип ручки - доп устройстваданные поставщика Короткая ручка

Прочие характеристики 9

Кол-во позиций переключенияEF000231 2
Кол-во вспомогат норм разомкнутых-НО контEF001376 0
Кол-во вспомогат норм замкнутых-НЗ контEF001377 0
С нейтральной позицией - ОТКЛEF001416 Да
С возвратом в нейтральное положениеEF002428 Нет
Функции переключателяEF008237 Многоступенчатый переключатель
Конструкция прибораEF008240 Встраиваемое устройство
Обозначение положенийданные поставщика 0-1
Фиксация положения переключателяданные поставщика Да

Размеры и упаковка

Изделие

ШиринаEF000008 39.5
ВысотаEF000040 29.5
ГлубинаEF000049 62
Диаметр отверстияEF000243 22

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

УровеньВ упаковкеГабаритыВес, кгОбъём, м³EAN / GTIN
Базовая единица КОРОБКА/БОКС 1 шт 0.043 × 0.033 × 0.078 см 0.095 0.000175 4606056162271
Групповая упаковка КОРОБКА/БОКС 20 шт 0.232 × 0.143 × 0.085 м 1.9 0.00282 4606056161045
TRANSPORTING КОРОБКА/БОКС 200 шт 0.46 × 0.305 × 0.25 м 19 0.035075 4606056162264

  • Базовая единица КОРОБКА/БОКС

    В упаковке
    1 шт
    Габариты
    0.043 × 0.033 × 0.078 см
    Вес, кг
    0.095
    Объём, м³
    0.000175
    EAN / GTIN
    4606056162271

  • Групповая упаковка КОРОБКА/БОКС

    В упаковке
    20 шт
    Габариты
    0.232 × 0.143 × 0.085 м
    Вес, кг
    1.9
    Объём, м³
    0.00282
    EAN / GTIN
    4606056161045

  • TRANSPORTING КОРОБКА/БОКС

    В упаковке
    200 шт
    Габариты
    0.46 × 0.305 × 0.25 м
    Вес, кг
    19
    Объём, м³
    0.035075
    EAN / GTIN
    4606056162264
