Переключатель LA167-BDF21 на 2 положения 1NO черный IEK

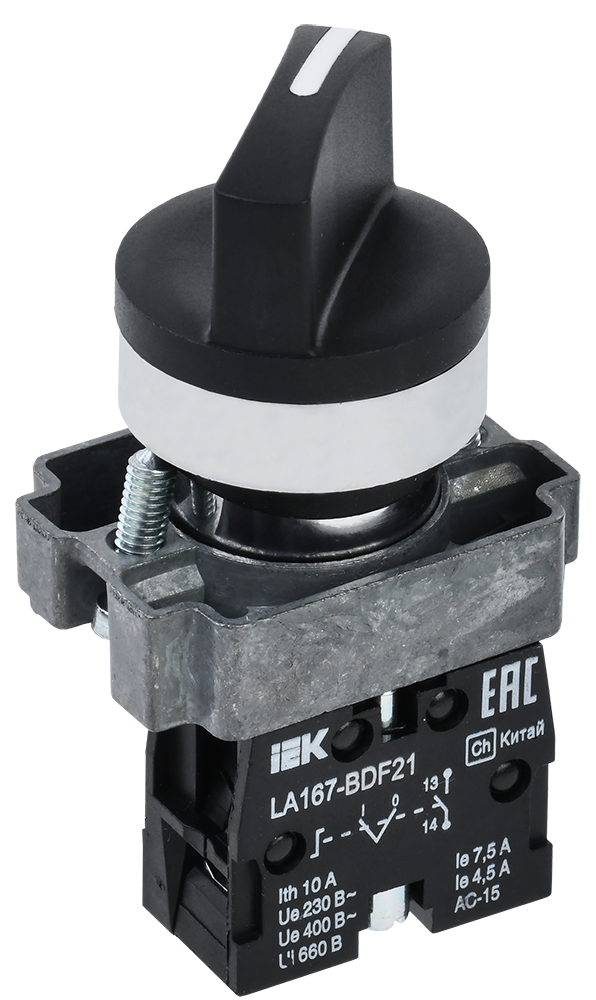

Изображение может отличаться от конкретного исполнения.

IEK

Переключатель LA167-BDF21 на 2 положения 1NO черный IEK

Артикул: BSW20-BDF21-1-24-67-2-K02 ETIM-класс: EC002611 EAN: 4606056666786 EAN: 4606056666793 Обновлено: 19.05.2026
ИсточникКаталог IEK
КлассификацияEC002611
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
ЦветЧерный
Ширина40
Высота30
Глубина70
Кол-во позиций переключения2
Диаметр отверстия22
Номин напряжение изоляции Ui660
Кол-во вспомогат норм разомкнутых-НО конт1

Описание и назначение

Кнопки управления и переключатели предназначены для оперативного управления контакторами (магнитными пускателями) и реле автоматики в электрических цепях переменного тока частотой 50 Гц, напряжением до 660 В или постоянного тока напряжением до 400 В.

Разнообразные цветовые варианты позволяют наиболее эффективно компоновать щиты и панели. Все изделия состоят из двух узлов - быстросъемной головки и контактного модуля.

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 5

Температура эксплуатацииEF002386 -10...40
Степень защиты - IP передняя сторонаEF003118 IP65
Мех износостойкостьданные поставщика 0,6 млн циклов
Степень защиты - IP сторона контактовданные поставщика IP00
Электр износостойкостьданные поставщика 0,3 млн циклов

Электрические и световые параметры 12

Номин напряжение изоляции UiEF001366 660
Номин рабочий ток Ie при AC-15 230 ВEF001385 7,5
Номин продолжительный ток IuEF001389 7.5
Количество полюсовEF001391 1
Тип подключения силовой электрич цепиEF006819 Винтовое соединение
Тип элемента управленияEF006976 Короткая поворотная ручка (узкий хват)
Макс допустимое раб напряжение Ue ACEF007355 400
Класс защиты от поражения электрическим токомданные поставщика II
Номин раб напряжение AC контактовданные поставщика 110; 230; 400; 660 В
Номин раб напряжение DC контактовданные поставщика 24; 48; 110; 220; 440 В
Номин рабочий ток Ie при АС-15 400 Вданные поставщика 4,5 А
Номин тепловой ток Ithданные поставщика 10 А

Материалы и конструкция 2

ЦветEF000007 Черный
В сборе в корпусеEF007317 Нет

Монтаж и подключение 4

Подходит для монтажа на передней стенкеEF007246 Да
Подходит для установки в распредел платыEF007262 Да
Подходит для промежуточного монтажаEF007264 Да
Номинальная способность к присоединениюданные поставщика 2х2,5 мм²

Классификация и назначение 2

Тип выключателяEF003496 Переключатель ВКЛ/ОТКЛ
Тип изделия/компонентаданные поставщика Пакетный переключатель

Прочие характеристики 8

Кол-во позиций переключенияEF000231 2
Кол-во вспомогат норм разомкнутых-НО контEF001376 1
Кол-во вспомогат норм замкнутых-НЗ контEF001377 0
С нейтральной позицией - ОТКЛEF001416 Да
С возвратом в нейтральное положениеEF002428 Нет
Функции переключателяEF008237 Многоступенчатый переключатель
Конструкция прибораEF008240 Встраиваемое устройство
Фиксация положения переключателяданные поставщика Да

Размеры и упаковка

Изделие

ШиринаEF000008 40
ВысотаEF000040 30
ГлубинаEF000049 70
Диаметр отверстияEF000243 22

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

УровеньВ упаковкеГабаритыВес, кгОбъём, м³EAN / GTIN
Базовая единица — — — — —
Групповая упаковка КОРОБКА/БОКС 10 шт 0.17 × 0.095 × 0.08 м 0.8 0.001292 4606056666786
TRANSPORTING КОРОБКА/БОКС 200 шт 0.5 × 0.36 × 0.18 м 16 0.0324 4606056666793

  • Базовая единица

    В упаковке
    —
    Габариты
    —
    Вес, кг
    —
    Объём, м³
    —
    EAN / GTIN
    —

  • Групповая упаковка КОРОБКА/БОКС

    В упаковке
    10 шт
    Габариты
    0.17 × 0.095 × 0.08 м
    Вес, кг
    0.8
    Объём, м³
    0.001292
    EAN / GTIN
    4606056666786

  • TRANSPORTING КОРОБКА/БОКС

    В упаковке
    200 шт
    Габариты
    0.5 × 0.36 × 0.18 м
    Вес, кг
    16
    Объём, м³
    0.0324
    EAN / GTIN
    4606056666793
