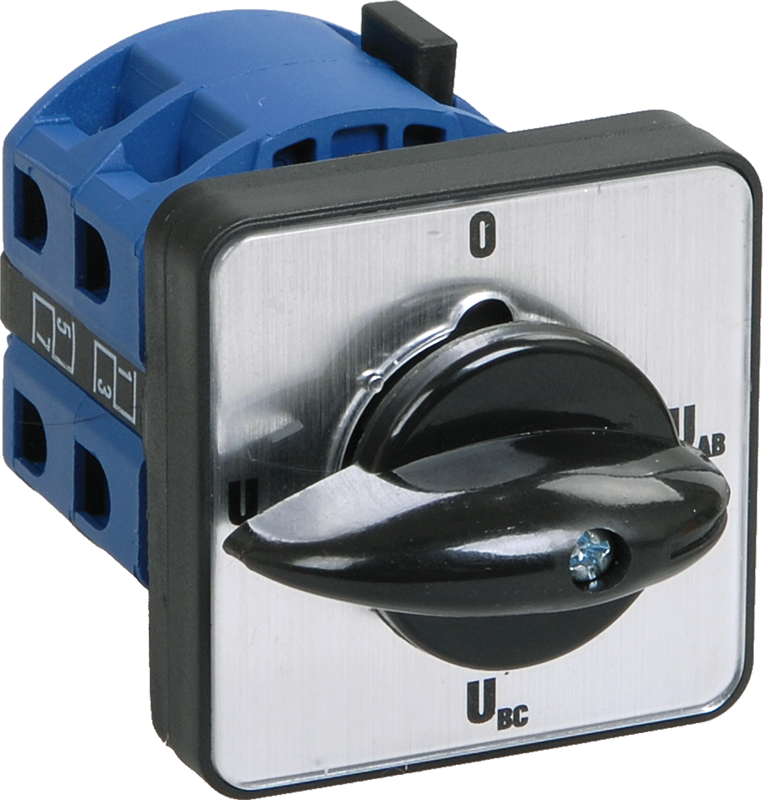

Изображение может отличаться от конкретного исполнения.
IEK
Переключатель кулачковый ПКП10-53/O 10А "Uca-O-Uab-Ubc" 3Р/400В IEK
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Описание и назначение
Переключатели кулачковые позиционные серии ПКП торговой марки IEK представляют собой механическое устройство без собственного потребления электроэнергии и предназначены для установки в качестве коммутационных аппаратов в электрических цепях. ПКП могут использоваться как главные выключатели или групповые переключатели для управления приводами на основе одно- и трехфазных двигателей, переключения с требуемой программой коммутации цепей управления, сигнализации, в измерительных цепях и т.д. Используются в электрических цепях переменного тока напряжением до 400 В.
По своим конструктивным и техническим характеристикам переключатели кулачковые позиционные серии ПКП соответствуют требованиям ГОСТ Р 5003.03.
Переключатели кулачковые позиционные серии ПКП прошли сертификационные испытания, и на их серийный выпуск получен сертификат соответствия РОСС CN.МЕ.95.В27365.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 5
| Температура эксплуатацииEF002386 | -25...40 |
|---|---|
| Степень защиты - IP передняя сторонаEF003118 | IP20 |
| Мех износостойкостьданные поставщика | 0,1 млн циклов |
| Степень защиты - IP сторона контактовданные поставщика | IP00 |
| Электр износостойкостьданные поставщика | 0,03 млн циклов |
Электрические и световые параметры 34
| Номин напряжениеEF000002 | 230/400 |
|---|---|
| Возможно измерение между фазамиEF001145 | Да |
| Номин напряжение изоляции UiEF001366 | 660 |
| Номин рабочий ток Ie при AC-15 230 ВEF001385 | 2,5 |
| Номин продолжительный ток IuEF001389 | 10 |
| Количество полюсовEF001391 | 3 |
| С блоком управленияEF001538 | Нет |
| Номин импульсное выдерживаемое напряжениеEF002578 | 4 |
| Тип подключения силовой электрич цепиEF006819 | Винтовое соединение |
| Тип элемента управленияEF006976 | Поворотная позиционная ручка (с фиксацией) |
| Макс допустимое раб напряжение Ue ACEF007355 | 400 |
| Класс защиты от поражения электрическим токомданные поставщика | II |
| Номин мощность при AC-2 230 Вданные поставщика | 2,5 кВт |
| Номин мощность при AC-2 400 Вданные поставщика | 3,7 кВт |
| Номин мощность при AC-23 230 Вданные поставщика | 3/0,8 кВт |
| Номин мощность при AC-23 400 Вданные поставщика | 5/1,7 кВт |
| Номин мощность при AC-3 230 Вданные поставщика | 1,5 кВт |
| Номин мощность при AC-3 400 Вданные поставщика | 2,2 кВт |
| Номин мощность при AC-4 230 Вданные поставщика | 0,37 кВт |
| Номин мощность при AC-4 400 Вданные поставщика | 0,55 кВт |
| Номин раб напряжение AC контактовданные поставщика | 230; 400 В |
| Номин рабочий ток Ie при АС-15 400 Вданные поставщика | 1,5 А |
| Номин рабочий ток Ie при АС-2 230 Вданные поставщика | 7,5 А |
| Номин рабочий ток Ie при АС-2 400 Вданные поставщика | 7,5 А |
| Номин рабочий ток Ie при АС-21 АС-22 230 Вданные поставщика | 10 А |
| Номин рабочий ток Ie при АС-21 АС-22 400 Вданные поставщика | 10 А |
| Номин рабочий ток Ie при АС-23 230 Вданные поставщика | 7,5 А |
| Номин рабочий ток Ie при АС-23 400 Вданные поставщика | 7,5 А |
| Номин рабочий ток Ie при АС-3 230 Вданные поставщика | 5,5 А |
| Номин рабочий ток Ie при АС-3 400 Вданные поставщика | 5,5 А |
| Номин рабочий ток Ie при АС-4 230 Вданные поставщика | 1,75 А |
| Номин рабочий ток Ie при АС-4 400 Вданные поставщика | 1,75 А |
| Номин тепловой ток Ithданные поставщика | 10 А |
| Ток предохранителя qGданные поставщика | 20 А |
Материалы и конструкция 4
| ЦветEF000007 | Черный |
|---|---|
| Конструктивное исполнениеEF000767 | Открытое |
| Модульное исполнениеEF001126 | Нет |
| В сборе в корпусеEF007317 | Нет |
Монтаж и подключение 5
| Подходит для напольного монтажаEF007243 | Нет |
|---|---|
| Подходит для монтажа на передней стенкеEF007246 | Да |
| Подходит для установки в распредел платыEF007262 | Нет |
| Подходит для промежуточного монтажаEF007264 | Да |
| Номинальная способность к присоединениюданные поставщика | 1,5 мм² |
Классификация и назначение 2
| Тип выключателяEF003496 | Многоступенчатый переключатель |
|---|---|
| Тип изделия/компонентаданные поставщика | Кулачковый переключатель |
Прочие характеристики 9
| Кол-во позиций переключенияEF000231 | 4 |
|---|---|
| Кол-во вспомогат норм разомкнутых-НО контEF001376 | 0 |
| Кол-во вспомогат норм замкнутых-НЗ контEF001377 | 0 |
| С нейтральной позицией - ОТКЛEF001416 | Да |
| С возвратом в нейтральное положениеEF002428 | Нет |
| Функции переключателяEF008237 | Многоступенчатый переключатель |
| Конструкция прибораEF008240 | Встраиваемое устройство |
| Обозначение положенийданные поставщика | Uca-0-Uab-Ubc |
| Фиксация положения переключателяданные поставщика | Да |
Размеры и упаковка
Изделие
| Диаметр отверстияEF000243 | 7.5 |
|---|---|
| Размер передней панелиEF007176 | 48х48 мм |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица КОРОБКА/БОКС | 1 шт | 0.069 × 0.084 × 0.059 см | 0.12 | 0.000436 | |
| Групповая упаковка | — | — | — | — | — |
| TRANSPORTING КОРОБКА/БОКС | 100 шт | 0.44 × 0.32 × 0.31 м | 12 | 0.043648 |
-
Базовая единица КОРОБКА/БОКС
- В упаковке
- 1 шт
- Габариты
- 0.069 × 0.084 × 0.059 см
- Вес, кг
- 0.12
- Объём, м³
- 0.000436
- EAN / GTIN
-
Групповая упаковка
- В упаковке
- —
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
- —
-
TRANSPORTING КОРОБКА/БОКС
- В упаковке
- 100 шт
- Габариты
- 0.44 × 0.32 × 0.31 м
- Вес, кг
- 12
- Объём, м³
- 0.043648
- EAN / GTIN
