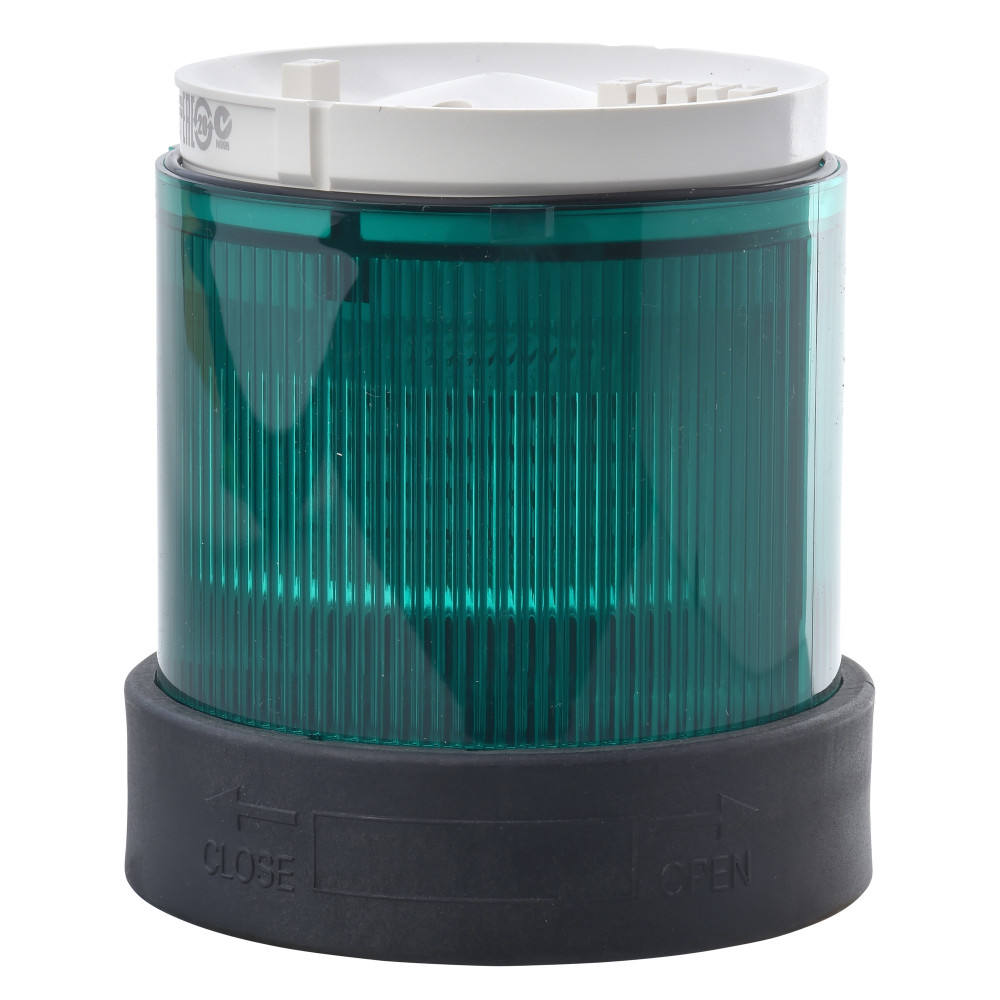

СЕГМЕНТ СВЕТ.КОЛОННЫ 70ММ ЗЕЛЕНЫЙ

Изображение может отличаться от конкретного исполнения.

Schneider Electric

СЕГМЕНТ СВЕТ.КОЛОННЫ 70ММ ЗЕЛЕНЫЙ

Артикул: XVBC2B3 ETIM-класс: EC000232 Обновлено: 20.06.2026
ИсточникКаталог Systeme Electric
КлассификацияEC000232
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Наруж. диаметр70 мм
Рабочее напряжение при перемен. токе частотой 50 Гц24...24 В
Рабочее напряжение при перемен. токе частотой 60 Гц24...24 В
Рабочее напряжение постоян. тока24...24 В
ЦветЗеленый
Функционал. назначение/применениеПостоянный свет
Цвет корпусаЧерный
Тип напряженияAC/DC (перемен./постоян.)

Описание и назначение

Зеленый индикаторный блок вместе с основанием образует блок подсветки в сборной сигнальной колонне. Встроенный светодиод обеспечивает постоянный свет, четко указывая на состояние машинного оборудования, и применяется в различных промышленных областях: автомобилестроение, станки машинной обработки, перемещение и транспортировка материалов, упаковочные автоматы, сборочные станции, конвейеры. Корпус со степенью защиты IP66 защищает данное устройство от ударных нагрузок, а также от пыли, воды и вибрации, поэтому оно идеально подходит для работы в неблагоприятных условиях окружающей среды.<br />Преимущества: Благодаря простой модульной конструкции даже неспециалисты могут выполнять обслуживание, модификацию и адаптацию машинного оборудования после монтажа этого компонента.<br />Применения: Идеально подходит для неблагоприятных условий окружающей среды, особенно для технических областей

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 6

Степень защиты (IP)EF005474 IP65
Степень защиты (NEMA)EF011959 4X
Рабочая температура окружающей средыданные поставщика -25-50 °C
Степень защиты ipданные поставщика IP65 на монтажной опоре XVBZ0. в соответствии с МЭК 60529 IP66 на базовом блоке в соответствии с МЭК 60529 ≠ ETIM
Степень защиты nemaданные поставщика NEMA 4X в соответствии с UL 508 (в помещении) ≠ ETIM
Температура окружающей среды при храненииданные поставщика -40-70 °C

Электрические и световые параметры 12

Тип напряженияEF000187 AC/DC (перемен./постоян.)
Тип лампыEF002423 Светодиод. (LED)
Рабочее напряжение при перемен. токе частотой 50 ГцEF008206 24...24 В
Рабочее напряжение при перемен. токе частотой 60 ГцEF008207 24...24 В
Рабочее напряжение постоян. токаEF008208 24...24 В
Класс защиты от поражения электр. токомданные поставщика класс I на опорной трубе в соответствии с IEC 61140 класс II на базовом блоке в соответствии с IEC 61140
Маяк или блок световой сигнализацииданные поставщика блок с подсветкой
Номинальн. предельное напряжениеданные поставщика 0,85...1,1 Un в соответствии с IEC 60947-5-1
номинальное импульсное выдерживаемое напряжениеданные поставщика 4 кВ в соответствии с МЭК 60947-1
номинальное напряжение изоляцииданные поставщика 250 В в соответствии с МЭК 60947-1
Номинальное напряжение питания [us]данные поставщика 24 В пер./пост. ток
Потребляемый токданные поставщика &lt; 47 мА пер./пост. ток

Материалы и конструкция 4

ЦветEF000007 Зеленый
Цвет корпусаEF000136 Черный
Защитное исполнениеданные поставщика TC
Материалданные поставщика поликарбонат

Монтаж и подключение 1

Соединения – клеммыданные поставщика винтовой зажим,

Классификация и назначение 6

Функционал. назначение/применениеEF000030 Постоянный свет
Информация о ремонтопригодностиданные поставщика Подлежит замене
Серияданные поставщика Harmony XVB Universal
Стандартыданные поставщика EN/IEC 60947-5-1
Тип продуктаданные поставщика сигнальный блок
Тип сигнализацииданные поставщика постоянный

Прочие характеристики 6

Гарантияданные поставщика Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Источник светаданные поставщика встроенный светодиод, зеленый
Наименование компонентаданные поставщика XVBC
Сертификатыданные поставщика ГОСТ CSA C22-2 No 14 UL 508 CCC
Степень загрязненияданные поставщика 2
Стиль сборкиданные поставщика сборка заказчиком, до 5 единиц

Размеры и упаковка

Изделие

Наруж. диаметрEF000015 70 мм
Вес неттоданные поставщика 0.15 кг
Монтажный диаметрданные поставщика 70 мм
Общая высота cadданные поставщика 70 мм 63 мм
Общая ширина cadданные поставщика 70 мм

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

УровеньВ упаковкеГабаритыВес, кгОбъём, м³EAN / GTIN
Контейнер 288 шт. 0.6 × 0.8 × 0.8 м 53.66 0.384 —
