СЕГМЕНТ СВЕТ.КОЛОННЫ 70ММ ЗЕЛЕНЫЙ
Systeme Electric · артикул XVBC2B3
Изображение может отличаться от конкретного исполнения.
Schneider Electric

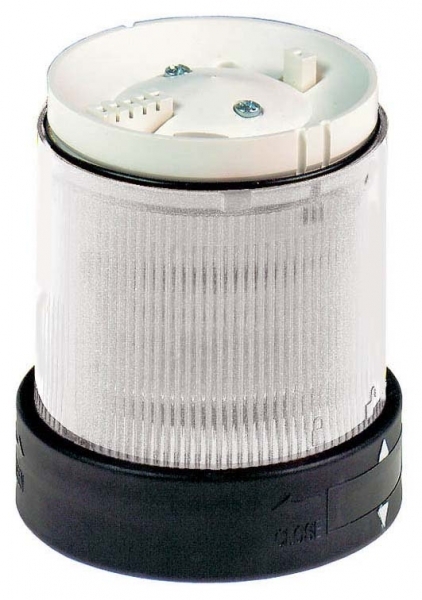

СЕГМЕНТ СВЕТ.КОЛОННЫ 70ММ БЕСЦВЕТН.
ИсточникКаталог Systeme Electric
КлассификацияEC000232
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Наруж. диаметр70 мм
Рабочее напряжение при перемен. токе частотой 50 Гц24...24 В
Рабочее напряжение при перемен. токе частотой 60 Гц24...24 В
Рабочее напряжение постоян. тока24...24 В
Функционал. назначение/применениеПостоянный свет
Тип напряженияAC/DC (перемен./постоян.)
Тип лампыСветодиод. (LED)
Степень защиты (IP)IP65
Описание и назначение
<p>Этот бесцветный и прозрачный индикаторный блок вместе с основанием образует блок подсветки в сборной сигнальной колонне. Встроенный светодиод обеспечивает постоянный свет, четко указывая на состояние машинного оборудования, и применяется в различных промышленных областях: автомобилестроение, станки машинной обработки, перемещение и транспортировка материалов, упаковочные автоматы, сборочные станции, конвейеры. Корпус со степенью защиты IP66 защищает данное устройство от ударных нагрузок, а также от пыли, воды и вибрации, поэтому оно идеально подходит для работы в неблагоприятных условиях окружающей среды.<br />Преимущества: Благодаря простой модульной конструкции даже неспециалисты могут выполнять обслуживание, модификацию и адаптацию машинного оборудования после монтажа этого компонента.<br />Применения: Идеально подходит для неблагоприятных условий окружающей среды, особенно для технических областей</p>
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 6
| Степень защиты (IP)EF005474 | IP65 |
|---|---|
| Степень защиты (NEMA)EF011959 | 4X |
| Рабочая температура окружающей средыданные поставщика | -25-50 °C |
| Степень защиты ipданные поставщика | IP65 на монтажной опоре XVBZ0. в соответствии с МЭК 60529 IP66 на базовом блоке в соответствии с МЭК 60529 в единицах производителя |
| Степень защиты nemaданные поставщика | NEMA 4X в соответствии с UL 508 (в помещении) в единицах производителя |
| Температура окружающей среды при храненииданные поставщика | -40-70 °C |
Электрические и световые параметры 13
| Тип напряженияEF000187 | AC/DC (перемен./постоян.) |
|---|---|
| Тип лампыEF002423 | Светодиод. (LED) |
| Рабочее напряжение при перемен. токе частотой 50 ГцEF008206 | 24...24 В |
| Рабочее напряжение при перемен. токе частотой 60 ГцEF008207 | 24...24 В |
| Рабочее напряжение постоян. токаEF008208 | 24...24 В |
| Класс защиты от поражения электр. токомданные поставщика | класс I на опорной трубе в соответствии с IEC 61140 класс II на базовом блоке в соответствии с IEC 61140 |
| Маяк или блок световой сигнализацииданные поставщика | блок с подсветкой |
| Номинальн. предельное напряжениеданные поставщика | 0,85...1,1 Un в соответствии с IEC 60947-5-1 |
| номинальное импульсное выдерживаемое напряжениеданные поставщика | 4 кВ в соответствии с МЭК 60947-1 |
| номинальное напряжение изоляцииданные поставщика | 250 В в соответствии с МЭК 60947-1 |
| Номинальное напряжение питания [us]данные поставщика | 24 В пер./пост. ток |
| Потребляемый токданные поставщика | < 47 мА пер./пост. ток |
| Тип лампыданные поставщика | защищенный светодиод в единицах производителя |
Материалы и конструкция 4
| ЦветEF000007 | Прозрачный |
|---|---|
| Цвет корпусаEF000136 | Черный |
| Защитное исполнениеданные поставщика | TC |
| Материалданные поставщика | поликарбонат |
Монтаж и подключение 1
| Соединения – клеммыданные поставщика | винтовой зажим, |
|---|
Классификация и назначение 5
| Функционал. назначение/применениеEF000030 | Постоянный свет |
|---|---|
| Серияданные поставщика | Harmony XVB Universal |
| Стандартыданные поставщика | EN/IEC 60947-5-1 |
| Тип продуктаданные поставщика | сигнальный блок |
| Тип сигнализацииданные поставщика | постоянный |
Прочие характеристики 6
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
|---|---|
| Источник светаданные поставщика | встроенный светодиод, прозрачный |
| Наименование компонентаданные поставщика | XVBC |
| Сертификатыданные поставщика | UL 508 CSA C22-2 No 14 CCC ГОСТ |
| Степень загрязненияданные поставщика | 2 |
| Стиль сборкиданные поставщика | сборка заказчиком, до 5 единиц |
Размеры и упаковка
Изделие
| Наруж. диаметрEF000015 | 70 мм |
|---|---|
| Вес неттоданные поставщика | 0.15 кг |
| Монтажный диаметрданные поставщика | 70 мм |
| Общая высота cadданные поставщика | 70 мм 63 мм |
| Общая ширина cadданные поставщика | 70 мм |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.09 × 0.1 × 0.09 м | 0.133 | 0.00081 |
-
Базовая единица
- В упаковке
- 1 шт.
- Габариты
- 0.09 × 0.1 × 0.09 м
- Вес, кг
- 0.133
- Объём, м³
- 0.00081
- EAN / GTIN
