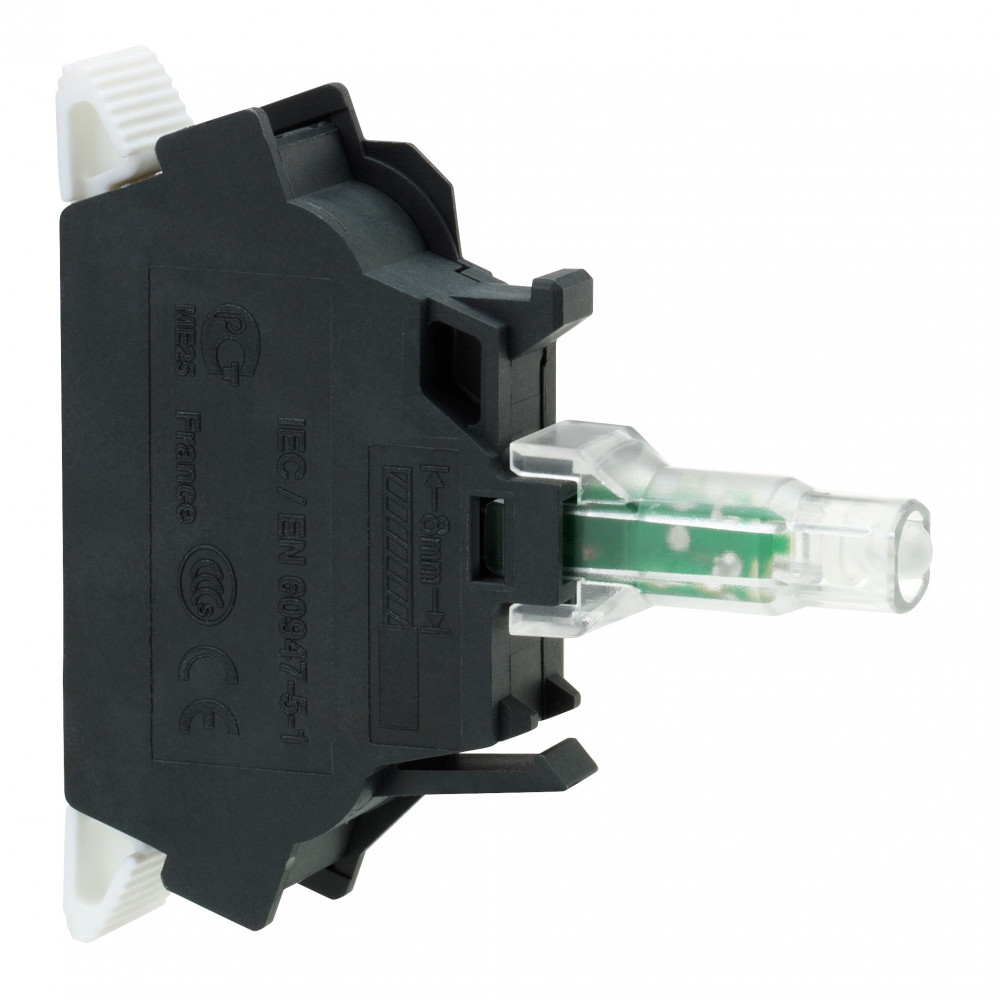

КОНТ. БЛОК С LED,230В, ПРУЖ.ЗАЖИМЫ,КРАС.

Изображение может отличаться от конкретного исполнения.

Schneider Electric

КОНТ. БЛОК С LED,230В, ПРУЖ.ЗАЖИМЫ,КРАС.

Артикул: ZBVM45 ETIM-класс: EC000204 EAN: 13389119037614 EAN: 3389119037617 Обновлено: 23.07.2026
ИсточникКаталог Systeme Electric
КлассификацияEC000204
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Номинальное напряжение Ue при AC 50 Гц230...240 В
Номин. напряжение Ue при AC 60 Гц230...240 В
Номинальное напряжение Ue постоян. тока0...0 В
Цоколь (патрон) лампыПрочее
Тип лампыСветодиод. (LED)
Тип крепленияФронтальная установка (спереди)
Тип подключения вспомогат. цепейСоединение с пружинным зажимом
Тип напряжения управленияAC (перемен.)

Описание и назначение

Этот световой блок позволяет быстро и легко заменить и настроить устройства сигнализации. Его можно с легкостью установить и при необходимости заменить на совместимых кнопочных блоках или блоках селекторных переключателей с подсветкой с помощью зажимного узла и подсоединить с помощью простых винтовых зажимов. Он позволяет визуально различать устройства сигнализации благодаря подсветке встроенным светодиодом. Он защищает оператора от непреднамеренного контакта с электрическими цепями под напряжением благодаря своему классу защиты IP20.

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 6

Рабочая температура окружающей средыданные поставщика -40-70 °C
Степень защиты ipданные поставщика IP20 в соответствии с МЭК 60529
Стойкость к коммутационным помехамданные поставщика 2 кВ в соответствии с МЭК 61000-4-4
Стойкость к электромагнитным полямданные поставщика 10 В/м в соответствии с МЭК 61000-4-3
Стойкость к электростатическому разрядуданные поставщика 6 кВ при контакте, на металлических частях в соответствии с МЭК 61000-4-2 8 кВ через воздух, (на изолированных частях) в соответствии с МЭК 61000-4-2
Температура окружающей среды при храненииданные поставщика -40-70 °C

Электрические и световые параметры 16

Цоколь (патрон) лампыEF000048 Прочее
С встроенным вольтоснижающим (токоограничительным) резисторомEF001399 Да
Цвет лампыEF001402 Красный
Тип лампыEF002423 Светодиод. (LED)
Номинальное напряжение Ue при AC 50 ГцEF007029 230...240 В
Номин. напряжение Ue при AC 60 ГцEF007030 230...240 В
Номинальное напряжение Ue постоян. токаEF007031 0...0 В
Тип напряжения управленияEF008242 AC (перемен.)
Код состава электрической частиданные поставщика M1 M2 M3 M4 M5 M6 M10 MF1 P1 P2 PF1
номинальное напряжение питанияданные поставщика 230...240 В переменный ток в 50/60 Гц
номинальное напряжение питанияданные поставщика 230...240 В
Питание блока световой сигнализацииданные поставщика прямой
Потребляемый токданные поставщика 14 мА
Пределы напряжения питанияданные поставщика 195-264 В переменный ток
Цоколь лампыданные поставщика встроенный светодиод
Электромагнитное излучениеданные поставщика класс B в соответствии с IEC 55011

Материалы и конструкция 3

Защитное исполнениеданные поставщика TH
Минимальная партия для продажиданные поставщика 4
Цвет источника светаданные поставщика красный

Монтаж и подключение 4

Тип крепленияEF002442 Фронтальная установка (спереди)
Тип подключения вспомогат. цепейEF006820 Соединение с пружинным зажимом
Монтаж блокаданные поставщика монтаж на передней панели
Соединения – клеммыданные поставщика Пружинные зажимы цепи управления

Классификация и назначение 5

Встроенный трансформаторEF001358 Да
Серияданные поставщика Harmony XB5 Harmony XB4
Стандартыданные поставщика EN/МЭК 60947-1 CSA C22.2 № 14 EN/IEC 60947-5-1 EN/IEC 60947-5-4 UL 508 JIS C8201-5-1 EN/IEC 60947-5-5 JIS C8201-1
Тип продуктаданные поставщика блок световой сигнализации
Тип сигнализацииданные поставщика постоянный

Прочие характеристики 8

С встроенным диодомEF001400 Нет
С ламп. (источником света) в комплектеEF005905 Нет
Выдерживаемая импульсная помехаданные поставщика 1 кВ в соответствии с МЭК 61000-4-5
Гарантияданные поставщика Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Источник светаданные поставщика светодиод с защитой
Код совместимостиданные поставщика ZBV
Краткое название устройстваданные поставщика ZBV
Срок службыданные поставщика 100000 ч при номинальном напряжении и 25 °C

Размеры и упаковка

Изделие

Вес неттоданные поставщика 0.016 кг

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

УровеньВ упаковкеГабаритыВес, кгОбъём, м³EAN / GTIN
Базовая единица 1 шт. 0.054 × 0.044 × 0.057 см 0.009 0.00013543 3389119037617
Групповая упаковка 4 шт. 0.057 × 0.054 × 0.044 см 0.043 0.00013543 13389119037614

  • Базовая единица

    В упаковке
    1 шт.
    Габариты
    0.054 × 0.044 × 0.057 см
    Вес, кг
    0.009
    Объём, м³
    0.00013543
    EAN / GTIN
    3389119037617

  • Групповая упаковка

    В упаковке
    4 шт.
    Габариты
    0.057 × 0.054 × 0.044 см
    Вес, кг
    0.043
    Объём, м³
    0.00013543
    EAN / GTIN
    13389119037614
