REXANT

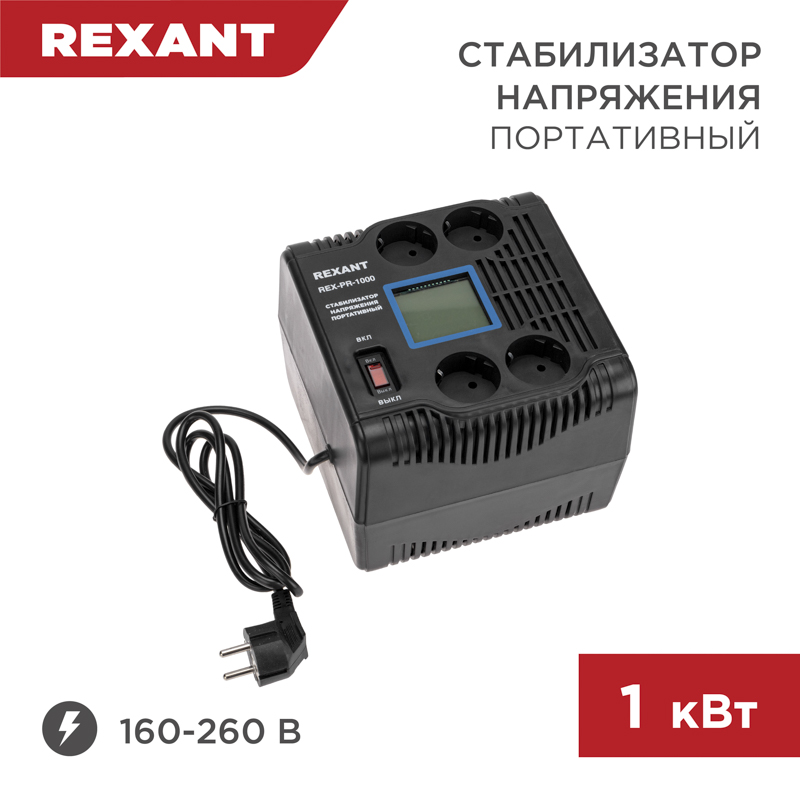

Стабилизатор напряжения портативный REX-PR-1000 REXANT
ИсточникКаталог SDS_Group
КлассификацияEC002045
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Ширина270 мм
Высота235 мм
Глубина215 мм
Вес3 кг
Вторичное напряжение220 В
Первичное напряжение160 В
Номинальная мощность1000 ВА
Рабочая температура окружающей среды-10–40 °C
Описание и назначение
Однофазный портативный стабилизатор переменного напряжения релейного типа марки REXANT предназначен для защиты различных бытовых электроприборов и оргтехники от перепадов напряжения в сети. Он реагирует на некорректную работу сети со значительными перепадами, предотвращает короткое замыкание в диапазоне 140-260 Вольт.

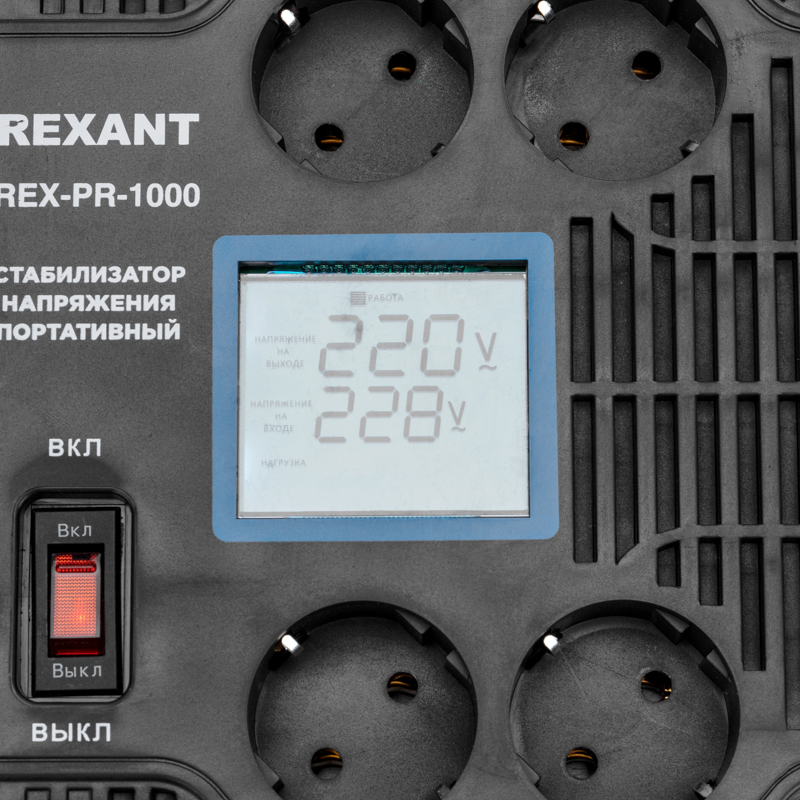

Устройство стабилизирует напряжение при отклонении от нормы, благодаря чему исключается внезапная поломка оборудования. Текущие показатели входного/выходного напряжения, а также основные режимы работы стабилизатора отображаются на дисплее. Предусмотрено сглаживание импульсных помех за счет варистора.
В случае превышения предельных значений напряжения срабатывает аварийное отключение нагрузки.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 4
| Температура эксплуатацииEF002386 | -10–40 |
|---|---|
| Степень защиты - IPEF005474 | IP20 |
| Рабочая температура окружающей средыEF007515 | -10–40 °C |
| Относительная влажность воздуха: не болееданные поставщика | 80 % |
Электрические и световые параметры 20
| Количество фазEF000351 | 1 |
|---|---|
| Вторичное напряжениеEF001470 | 220 В |
| Первичное напряжениеEF003775 | 160 В |
| Номинальная мощностьEF007051 | 1000 ВА |
| Высоковольтная защитаданные поставщика | 260 В |
| Диапазон входного напряженияданные поставщика | 160 - 260 В |
| Защита от повышенного напряженияданные поставщика | true |
| Защита от пониженного напряженияданные поставщика | true |
| Индикация уровней напряжения на входе и выходеданные поставщика | true |
| Номин. выход. линейное напряжениеданные поставщика | 220 В |
| Номин. выход. фазное напряжениеданные поставщика | 220 В |
| Номинальная величина выходного напряженияданные поставщика | 220 В |
| Номинальная мощность: при Uвх ≥190 Вданные поставщика | 0.7 кВт |
| Предельно допуст. вход. линейное напряжениеданные поставщика | 160 - 260 В |
| Предельно допуст. вход. фазное напряжениеданные поставщика | 160 - 260 В |
| Рабочая частотаданные поставщика | 45 - 65 Гц |
| Рабочее вход. линейное напряжениеданные поставщика | 230 - 230 В |
| Рабочее вход. фазное напряжениеданные поставщика | 230 - 230 В |
| Точность поддержания выходного напряженияданные поставщика | 8 % |
| Точность стабилизации в раб. диапазоне вход. напряжения (+/-)данные поставщика | 8 % |
Монтаж и подключение 2
| Подходит для монтажа на печатной платеEF006157 | Нет |
|---|---|
| Подходит для монтажа на стенуEF006644 | Нет |
Механические характеристики 1
| КПД: при нагрузке 80% >данные поставщика | 95 % |
|---|
Классификация и назначение 4
| Применениеданные поставщика | Поддержание стабильного однофазного напряжения |
|---|---|
| Серияданные поставщика | Стабилизатор напряжения |
| Тип стабилизацииданные поставщика | Релейный |
| Тип стабилизацииданные поставщика | Релейный |
Прочие характеристики 11
| Защита от короткого замыканияEF003696 | Да |
|---|---|
| Гальваническая развязка между входом и выходомEF007223 | Нет |
| Время задержкиданные поставщика | 6 - 180 с |
| Время регулированияданные поставщика | 5 - 7 мс |
| Защита от перегреваданные поставщика | true |
| Индикация основных режимов работы стабилизатораданные поставщика | true |
| Искажение синусоидыданные поставщика | false |
| Охлаждениеданные поставщика | Естественное |
| Режим обходной цепи "Байпас"данные поставщика | false |
| Режим обходной цепи "Байпас"данные поставщика | false |
| Шум (на расстоянии 1м)<данные поставщика | 65 дБ |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 270 мм |
|---|---|
| ВысотаEF000040 | 235 мм |
| ГлубинаEF000049 | 215 мм |
| ВесEF000167 | 3 кг |
| Высота изделияданные поставщика | 23.5 см в единицах производителя |
| Длина изделияданные поставщика | 27 см |
| Ширина изделияданные поставщика | 21.5 см в единицах производителя |

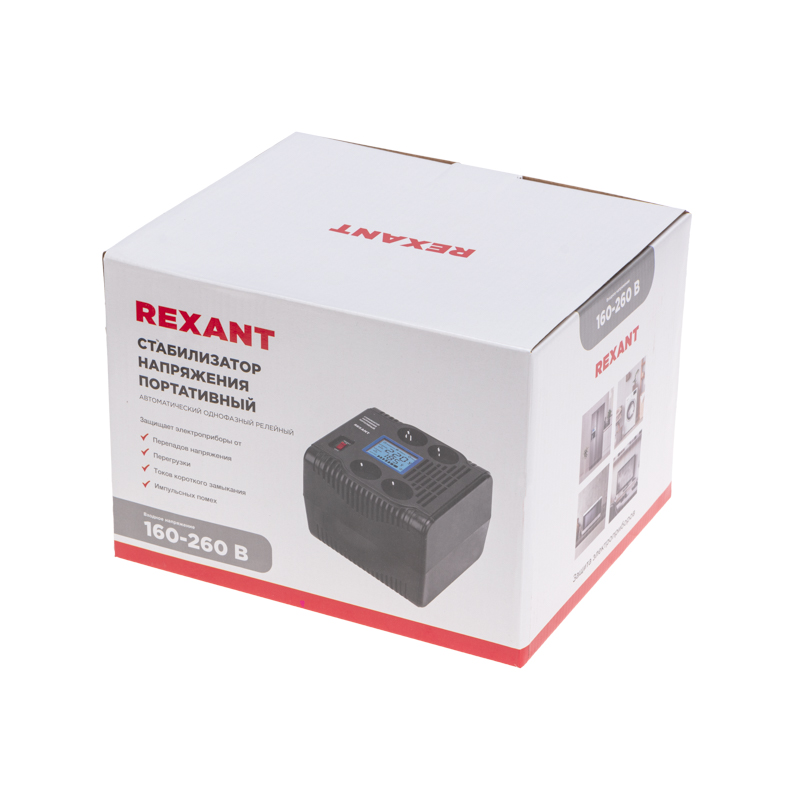

Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица спец упаковка шт (1 шт) | 1 шт | 25.4 × 21.6 × 18.5 см | 3.384 | 0.01 | |
| Групповая упаковка спец упаковка кор (4 шт) | 4 шт | 45.7 × 27.2 × 39.5 см | 14.303 | 0.049 |
-
Базовая единица спец упаковка шт (1 шт)
- В упаковке
- 1 шт
- Габариты
- 25.4 × 21.6 × 18.5 см
- Вес, кг
- 3.384
- Объём, м³
- 0.01
- EAN / GTIN
-
Групповая упаковка спец упаковка кор (4 шт)
- В упаковке
- 4 шт
- Габариты
- 45.7 × 27.2 × 39.5 см
- Вес, кг
- 14.303
- Объём, м³
- 0.049
- EAN / GTIN
