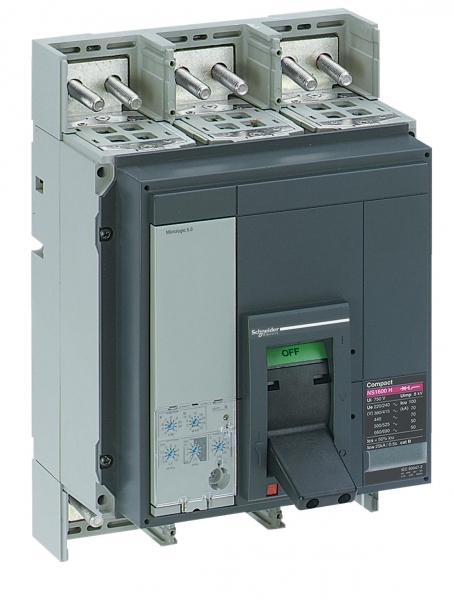

ВЫКЛЮЧАТЕЛЬ NS800 H 3P+MICR 2.0A В СБОРЕ

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 7

Степень защиты - IPEF005474	IP40
Механическая износостойкостьданные поставщика	10000 циклы
Относительная влажностьданные поставщика	0-95 %
Рабочая температура окружающей средыданные поставщика	-25-70 °C
Степень защиты ipданные поставщика	IP40 в соответствии с МЭК 60529 в единицах производителя
Температура окружающей среды при храненииданные поставщика	-40-85 °C
Электрическая износостойкостьданные поставщика	2000 циклы в 690 V In 4000 циклы в 690 V In/2 5000 циклы в 440 V In 6000 циклы в 440 V In/2

Электрические и световые параметры 22

Номин продолжительный ток IuEF001389	800 А
Количество полюсовEF001391	3
Диапазон уставки тока расцепленияEF002336	320...800 А
Номин напряжениеEF003977	690...690 В
Тип подключения силовой электрич цепиEF006819	Винтовое соединение
Тип элемента управленияEF006976	Ручка-переключатель
С расцеплением под напряжениемEF007518	Да
номинальный кратковременно выдерживаемый токданные поставщика	19.2 кА 1 с в соответствии с IEC 60947-2
Защитные функции блока управленияданные поставщика	LI
Межполюсный шагданные поставщика	70 мм
номинальное импульсное выдерживаемое напряжениеданные поставщика	8 кВ в соответствии с IEC 60947-2
номинальное напряжение изоляцииданные поставщика	800 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2
номинальное рабочее напряжениеданные поставщика	690 V Переменный ток 50/60 Гц
номинальный токданные поставщика	800 А в 50 °C
Номинальный ток расцепителяданные поставщика	800-800 А в 50 °C
Описание защищенных полюсовданные поставщика	3d
Описание полюсовданные поставщика	3P
Потери мощностиданные поставщика	15 Вт
Тип управленияданные поставщика	Поворотная рукоятка тумблер
Уставка тока ir защиты с длительной выдержкой времениданные поставщика	9 регулируемых настроек
Уставка тока мгновенного срабатыванияданные поставщика	1,5...10 x Ir
Частота сетиданные поставщика	50/60 Гц

Материалы и конструкция 2

Исполнение монтажаданные поставщика	стационарный
Соответствие требованиям по изоляцииданные поставщика	да в соответствии с EN/IEC 60947-2

Монтаж и подключение 6

Возможность установки индикатора отклEF007006	Нет
Подходит для монтажа на DIN-рейкуEF007250	Да
Монтаж на DIN-рейкуEF008904	Да
Вспомогательные контактыданные поставщика	1 Н.О./Н.З.
Монтажная опораданные поставщика	задняя монтажная панель
Присоединение с верхней стороныданные поставщика	передний

Механические характеристики 1

Степень ударостойкости ikданные поставщика	IK07 в соответствии с EN 50102

Классификация и назначение 10

Диапазон уставок мгновенной защиты типа iiданные поставщика	регулируемый
Категория примененияданные поставщика	category B
Область примененияданные поставщика	распределение
Серияданные поставщика	ComPact NS630b...1600 Compact
Стандартыданные поставщика	EN/IEC 60947-2
Тип дисплеяданные поставщика	ЖК дисплей
Тип защитыданные поставщика	защита от перегрузки (с длительной выдержкой времени) мгновенная защита от короткого замыкания
Тип измеренияданные поставщика	амперметр
Тип продуктаданные поставщика	выключатель
Тип сетиданные поставщика	Переменный ток

Прочие характеристики 25

Моторный привод встроенныйEF006697	Да
Номин откл способность Icu при 400 В 50 ГцEF007048	70 кА
Диап регул без заде сраб расцеп короткого замыкEF007131	1200...8000 А
Комплексная защита от замыканий на землюEF007296	Да
Моторный привод - дополнительноEF007386	Нет
Конструкция прибораEF008240	Встраив. устройство фиксированной установки (стационарный)
Комплектное устройство с блоком защитыEF008906	Нет
номинальная рабочая отключающая способностьданные поставщика	30 кА в 660/690 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2 40 кА в 500/525 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2 50 кА в 220/240 V Переменный ток 50/60 Гц в соответствии с
Гарантияданные поставщика	Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Диапазон длительных задержек срабатыванияданные поставщика	0,4...1 x In
Задание длительной задержки срабатыванияданные поставщика	9 регулируем. настроек
Защита от замыкания на землюданные поставщика	Без
Код совместимостиданные поставщика	NS800
Краткое название устройстваданные поставщика	Compact NS800H
Логическая селективность zsiданные поставщика	с
Локальная индикацияданные поставщика	Индикация аварии: 4 светодиода (красный) перегрузка: 1 светодиод (желтый)
Наименование продуктаданные поставщика	Compact NS
Наименование расцепителяданные поставщика	Micrologic 2.0 A
Отключающая способностьданные поставщика	42 кА Icu в 660/690 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2 65 кА Icu в 440 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2 70 кА Icu в 380/415 V Переменный ток 50/60 Гц в соотве
регулируемая уставка времени защиты от перегрузкиданные поставщика	12.5-600 с в 1,5 x Ir 0.5-24 с в 6 x Ir 0.7-16.6 с в 7,2 x Ir
Сертификатыданные поставщика	ASTA ASEFA
Соединение с нижней стороныданные поставщика	передний
Степень загрязненияданные поставщика	3 в соответствии с МЭК 60947
Тепловая памятьданные поставщика	20 mn
Технология расцепителяданные поставщика	электронный

Размеры и упаковка

Изделие

Вес неттоданные поставщика	14 кг
Рабочая высотаданные поставщика	0...2000 м без ухудшения рабочих характеристик 2000 m...5000 m с ухудшением рабочих характеристик
