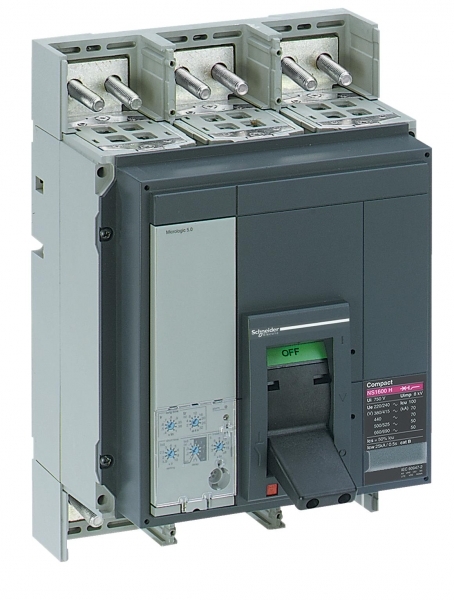

ВЫКЛЮЧАТЕЛЬ NS630B H 3P+MICR5.0A В СБОРЕ
ИсточникКаталог Systeme Electric
КлассификацияEC000228
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин продолжительный ток Iu630 А
Диапазон уставки тока расцепления252...630 А
Номин напряжение690...690 В
Номин откл способность Icu при 400 В 50 Гц70 кА
Диапазон кратк задержки расцеп короткого замык1.5...10 А
Диап регул без заде сраб расцеп короткого замык1260...9450 А
Степень защиты - IPIP40
Тип подключения силовой электрич цепиВинтовое соединение
Описание и назначение
Выключатель-разъединитель Compact NS630bH Schneider Electric, 3-полюсный, номинальный ток 630 А, Icu = 70 kA при 380/415 В; с блоком управления Micrologic 5.0A; с ручным управлением; исполнение – стационарный; переднее присоединение; монтаж - на панели.
Аппараты ComPact NS предназначены для защиты распределительных сетей напряжением до 690 В пер. тока.
Обеспечивают защиту от перегрузки и короткого замыкания.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 7
| Степень защиты - IPEF005474 | IP40 |
|---|---|
| Механическая износостойкостьданные поставщика | 10000 циклы |
| Рабочая температураданные поставщика | -25-70 °C |
| Степень защиты ikданные поставщика | IK07 в соответствии с EN 50102 |
| Степень защиты ipданные поставщика | IP40 в соответствии с IEC 60529 в единицах производителя |
| Температура окружающей среды при храненииданные поставщика | -50-85 °C |
| Электрическая износостойкостьданные поставщика | 2000 циклы 690 V переменный ток 50/60 Гц In в соответствии с IEC 60947-2 4000 циклы 690 V переменный ток 50/60 Гц In/2 в соответствии с IEC 60947-2 5000 циклы 440 V переменный ток 50/60 Гц In в соотве |
Электрические и световые параметры 21
| Номин продолжительный ток IuEF001389 | 630 А |
|---|---|
| Количество полюсовEF001391 | 3 |
| Диапазон уставки тока расцепленияEF002336 | 252...630 А |
| Номин напряжениеEF003977 | 690...690 В |
| Тип подключения силовой электрич цепиEF006819 | Винтовое соединение |
| Тип элемента управленияEF006976 | Ручка-переключатель |
| С расцеплением под напряжениемEF007518 | Да |
| ток термической стойкостиданные поставщика | 19.2 кА |
| уставки тока срабатывания при коротком замыканииданные поставщика | 1.5...10 x Ir |
| Защитные функции блока управленияданные поставщика | LSI |
| Индикатор наличия напряженияданные поставщика | прямая индикация положения контакта |
| номинальное импульсное выдерживаемое напряжениеданные поставщика | 8 кВ в соответствии с IEC 60947-2 |
| номинальное напряжение изоляцииданные поставщика | 800 В переменный ток 50/60 Гц в соответствии с IEC 60947-2 |
| номинальное рабочее напряжениеданные поставщика | 690 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 |
| номинальный токданные поставщика | 630 А в 50 °C |
| Номинальный ток расцепителяданные поставщика | 630-630 А в 50 °C |
| Описание защищенных полюсовданные поставщика | 3t |
| Описание полюсовданные поставщика | 3P |
| Уставка тока ir защиты с длительной выдержкой времениданные поставщика | регулируемый |
| Уставка тока мгновенного срабатыванияданные поставщика | 2...15 x In OFF |
| Частота сетиданные поставщика | 50/60 Гц |
Материалы и конструкция 2
| Исполнение выключателяданные поставщика | стационарный |
|---|---|
| Соответствие требованиям по изоляцииданные поставщика | Да в соответствии с IEC 60947-2 |
Монтаж и подключение 6
| Возможность установки индикатора отклEF007006 | Нет |
|---|---|
| Подходит для монтажа на DIN-рейкуEF007250 | Да |
| Монтаж на DIN-рейкуEF008904 | Да |
| Вспомогательные контактыданные поставщика | 1 Н.О./Н.З. |
| Монтажная опораданные поставщика | задняя монтажная панель |
| Присоединение с верхней стороныданные поставщика | передний |
Классификация и назначение 14
| Диапазон уставок мгновенной защиты типа iiданные поставщика | регулируем. |
|---|---|
| Информация об исключениях по регламенту rohsданные поставщика | да |
| Категория примененияданные поставщика | category B |
| Область примененияданные поставщика | распределение |
| Серияданные поставщика | Compact |
| Серия продуктаданные поставщика | NS630b...1600 |
| Стандартыданные поставщика | IEC 60947-2 |
| Тип дисплеяданные поставщика | ЖК дисплей |
| Тип защитыданные поставщика | защита от короткого замыкания с малой выдержкой времени защита от перегрузки (с длительной выдержкой времени) мгновенная защита от короткого замыкания |
| Тип измеренияданные поставщика | амперметр |
| Тип приводаданные поставщика | тумблер поворотная рукоятка |
| Тип продуктаданные поставщика | выключатель |
| Тип сетиданные поставщика | переменный ток |
| Тип уставки времени срабатывания защиты при коротком замыканииданные поставщика | регулируемая |
Прочие характеристики 39
| Моторный привод встроенныйEF006697 | Да |
|---|---|
| Номин откл способность Icu при 400 В 50 ГцEF007048 | 70 кА |
| Диапазон кратк задержки расцеп короткого замыкEF007129 | 1.5...10 А |
| Диап регул без заде сраб расцеп короткого замыкEF007131 | 1260...9450 А |
| Комплексная защита от замыканий на землюEF007296 | Да |
| Моторный привод - дополнительноEF007386 | Нет |
| Конструкция прибораEF008240 | Встраив. устройство фиксированной установки (стационарный) |
| Комплектное устройство с блоком защитыEF008906 | Нет |
| диапазон регулирования уставки времени задержки срабатывания защиты от кзданные поставщика | 0.1-0.4 с I²t=on 0-0.4 с I²t=off |
| номинальная рабочая отключающая способностьданные поставщика | 30 кА в 660/690 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 40 кА в 500/525 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 50 кА в 220/240 V переменный ток 50/60 Гц в соответствии с |
| уставка выдержки времени при коротком замыканииданные поставщика | 0.02-0.5 с |
| Power lossesданные поставщика | 10 Вт |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 18 месяцев со дня ввода его в эксплуатацию, что подтверждается соответствующим документом, но не более 24 месяцев с даты поставки |
| Диапазон длительных задержек срабатыванияданные поставщика | 0,4...1 x In |
| Диапазон уставок защиты от короткого замыкания isdданные поставщика | 9 регулируем. настроек |
| Директива ec rohsданные поставщика | Соответствует |
| Задание длительной задержки срабатыванияданные поставщика | 9 регулируем. настроек |
| Код отключающей способностиданные поставщика | H |
| Код совместимостиданные поставщика | NS630 |
| Краткое название устройстваданные поставщика | Compact NS630bH |
| Логическая селективность zciданные поставщика | с |
| Наименование автоматического выключателяданные поставщика | Compact NS630bH |
| Наименование продуктаданные поставщика | Compact NS |
| Наименование расцепителяданные поставщика | Micrologic 5.0 A |
| Не содержит ртутиданные поставщика | да |
| Номинал тт автоматического выключателяданные поставщика | 630 А |
| Отключающая способностьданные поставщика | 42 кА Icu в 660/690 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 65 кА Icu в 440 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 70 кА Icu в 380/415 V переменный ток 50/60 Гц в соотве |
| Профиль кругооборотаданные поставщика | N/A |
| Регламент reachданные поставщика | Содержание особо опасных веществ не превышает пороговую величину |
| Регламент rohs китаяданные поставщика | Продукт вне сферы действия RoHS Китая. Декларация вещества дла сведения |
| регулируемая уставка времени защиты от перегрузкиданные поставщика | 0.7-16.6 с 7,2 x Ir 12.5-600 с 1,5 x Ir 0.5-24 с 6 x Ir |
| Релейная защитаданные поставщика | 40 кА |
| Сертификатыданные поставщика | ASEFA ASTA |
| Соединение с нижней стороныданные поставщика | передний |
| Статус устойчивого продуктаданные поставщика | Грин Премиум продукция |
| Степень загрязненияданные поставщика | 3 в соответствии с IEC 60947 |
| Тепловая памятьданные поставщика | 20 mn |
| Технология расцепителяданные поставщика | электронный |
| Экологическая отчетнстьданные поставщика | ENVPEP130103EN |
